濾油機ZLYC汽輪機油不銹鋼真空凈油機濾油機廠家
一、序論
1.真空凈油機解決問題：
真空濾油機在生產用油，如：變壓器油、透平機油、機床潤滑油、開關油、互感器油等油液的現場處理方面有著廣泛的用途。工業用油使用一段時間后，油液中會出現水污染和顆粒污染等，這會加速油液變質，加快金屬疲勞，加劇液壓元件的磨損，并會使絕緣油喪失介電強度。真空濾油機能在不停產的情況對油液進行動態處理，降低生產運行成本，杜絕廢油燃燒、排放，避免了由此產生的環境污染。目前，我國生產此類濾油機的生產廠家較多，但其技術水平都不高，與國外同規格的濾油機相比差距較大，存在著能耗高，結構不合理，造型雜亂，油液處理精度不高等問題。
2.真空凈油機適用油類：
- 液壓油;
- 透平油;
- 潤滑油;
- 變壓器油;
- 電容器油;
- 壓縮機油;
- 絕緣油;
3.真空凈油機的過濾應用：
- 液壓潤滑油系統清潔度的全面提高；
- 汽輪機油及變壓器油的凈化；
- 液壓潤滑油的除水及除雜質過濾；
- 各類油品的再生凈化；
4.真空凈油機內容概述：
- 產品介紹
- 技術參數
- 執行標準
- 工作原理
- 相關鏈接
- 性能特點
- 應用領域
- 凈化設備汽機抗燃油 5.試運步驟
榮昌濾油機ZLYCCa1汽輪機油不銹鋼真空凈油機使用濾油機廠家
新鄉市日欣凈化設備有限公司www.guolvjinghua.com 倪經理 13782552710 QQ：943594225 email:rxjh68@qq.com
關鍵詞：
濾油機 ZLYC 汽輪機油 不銹鋼 真空凈油機
濾油機ZLYC汽輪機油不銹鋼真空凈油機濾油機廠家
二、正文

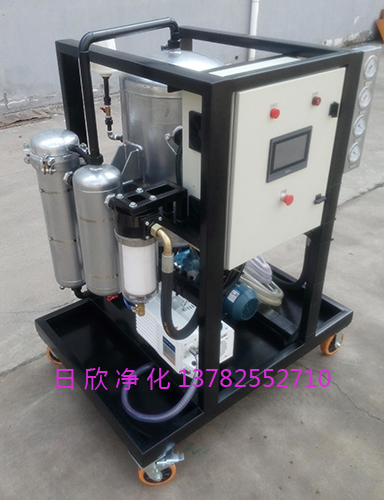

1.產品介紹
真空濾油機適用于發電行業及電器制造廠、造紙廠、電化廠、工礦企業的變壓器油，汽輪機油（透平油），潤滑油，液壓油等工業用油的脫氣、除雜濾水凈化、抗燃油提高電阻率、降低酸值及廢油再生。克服了一般真空濾油機只適用于脫除含微水油處理的缺點，是運行油凈化最理想的專用設備。
工作原理：霧化后的油在真空狀態下進行脫水、脫氣、提高電阻率、降低酸值，三組濾清器能濾除各種細微的固體雜質，同時特殊的再生吸附劑能除去油中的殘物。
新鄉市日欣凈化設備有限公司真空凈油機系列型號：
- ZLYC-32
- ZLYC-100
- ZLYC-50
- ZLYC-200
- ZLYC-25
- ZLYC-150
濾油機ZLYC汽輪機油不銹鋼真空凈油機濾油機廠家
榮昌濾油機ZLYCCa1汽輪機油不銹鋼真空凈油機使用濾油機廠家
新鄉市日欣凈化設備有限公司www.guolvjinghua.com 倪經理 13782552710 QQ：943594225 email:rxjh68@qq.com
2.技術參數
| 型 號 | ZLYC-25-*/**/***/**** | ZLYC-32-*/**/***/**** | ZLYC-50-*/**/***/**** | ZLYC-100-*/**/***/**** | ZLYC-150-*/**/***/**** | ZLYC-200-*/**/***/**** |
| 額定壓力MPa | 0.6 | |||||
| 額定真空度Pa | ≤-0.095 | |||||
|
外形尺寸mm LxBxH |
1250x920 x1600 |
1350x980 x1600 |
1500x1060 x1800 |
1600x1080 x2100 |
1800x1200 x2200 |
2000x1200 x2200 |
| 電 源 | AC 380V三相，50Hz | |||||
| 濾后含氣量（體積比） | ≤0.2％ | |||||
| 額定流量L/min | 25 | 32 | 50 | 100 | 150 | 200 |
| 粗過濾精度um | 100 | |||||
| 1級精過濾精度um | 10、20 | |||||
| 2級精過濾精度um | 3、5 | |||||
| 濾后含水量ppm | 5～30 | |||||
| 重量kg | 360 | 470 | 680 | 840 | 960 | 1500 |
| 濾芯更換壓差MPa | 0.2 | |||||
| 總功率kw | 18 | 26 | 36 | 65 | 65 | 135 |
注：*過濾精度，如03精過濾為3微米
**適用介質，省略：一般液壓油 BH：水-乙二醇，V:磷酸脂液壓油
***適應介質粘度 ≤100cSt,當介質粘度過高或油液溫度低時，需增加加溫裝置
****防爆型：型號前加F，省略：普通型。
外形尺寸：
榮昌濾油機ZLYCCa1汽輪機油不銹鋼真空凈油機使用濾油機廠家
新鄉市日欣凈化設備有限公司www.guolvjinghua.com 倪經理 13782552710 QQ：943594225 email:rxjh68@qq.com
3.執行標準
1.GB4162:- 標準名稱:《鍛軋鋼棒超聲波焊傷》
- 標準名稱:《真空凈油機技術條件》
- 標準名稱:《真空凈油機使用驗收導則》
- 標準名稱:《鑄鋼件超聲波傷及質量分級方法》
(ISO3723-1976)
- 標準名稱:液壓濾芯—端載荷試驗方法
- 適用設備:冒泡試驗臺MP-15K
- 主要參數:供氣壓力0.2MPa，冒泡壓力測試值0-15000 Pa
(ISO16889-1999)
- 標準名稱:液壓傳動過濾器-評定濾芯過濾性能的多次通過方法
- 適用設備:多次通過試驗臺100
- 主要參數:測量濾芯過濾精度范圍：4-30μm, 管路最高耐壓值2.5MPa,最大測壓量程1MPa,流量段根據需要可選30L/min—100L/min
- 標準名稱:《泵用鑄鋼件技術條件》
- 標準名稱:《金屬焊接通用技術規范》
- 標準名稱:《泵可靠性驗證試驗》
- 標準名稱:《電氣裝置安裝工程盤、柜及二次回路接線施工及驗收規范》
- 標準名稱:《鍛件通用技術條件》
- 標準名稱:《離心泵鑄件過流部位尺寸公差》
- 標準名稱:《泵的振動測量與評價方法》
(ISO3723-1976)
- 標準名稱:液壓濾芯—端載荷試驗方法
- 適用設備:濾芯抗破裂試驗臺200
- 主要參數:管路最高耐壓值2.5MPa,最大測壓量程1MPa,流量段根據需要可選100L/min—200L/min
4.真空凈油機工作原理
不同的液體有著不同的飽和蒸氣壓。在70℃的溫度下，水大約在30000 Pa壓力下開始沸騰，而油則在5 Pa的低壓下，才能沸騰。在相同的溫度下，油的飽和蒸氣壓比水要低得多。因此，通過抽真空將油液液面的壓力，降低到水的飽和蒸氣壓以下時，則油液中的水將發生劇烈的氣化，并以蒸氣的形式從油中溢出。
真空脫水能夠有效去除油液中各種狀態的水，并能去除油液中的空氣和各種揮發性物質。
通過真空的吸力，油液從頂部進入真空罐內并通過噴嘴噴淋而下，油液中的水分在真空室內氣化并被真空泵抽出，除水后的油液從底部排出。在真空室的中部填有親油材料，使噴淋下來的油液分散在填充材料表面而形成很薄的油膜，以增大氣液兩相界面面積，并延長油液在氣相空間中停留的時間。
真空除水的效果主要與工作真空度和油液溫度有關。真空度越低，溫度越高，除水效果越好。油溫一般在60℃左右，溫度過高將加速油液的氧化。對于液壓油，真空度一般在600～700 Pa，可使油中的含水量降至100ppm以下。對于變壓器絕緣油，可采用更高的真空度，含水量可降到10ppm。
清除水：
油中的游離水和溶解水通過降低潤滑性、氧化和形成酸而使油液變質，不含水的油液即使曝露于高溫也不容量氧化和形成有機酸。有機酸化合物的存在導致腐蝕。水加快油液的熱降解而生成顆粒或含碳物質。水的存在還引起油液聚合而形成大分子。聚合作用造成粘度改變，生成就堵塞節流孔和使系統元件磨損而言有害的固體。ZLYC高效真空濾油機能夠清除100%的游離水和95%以上的溶解水。
系統原理圖：
清除空氣：
ZLYC高效真空濾油機能夠清除100%的游離空氣和多達75%的溶解空氣，空氣在油液通過真空罐時被清除。其他氣體視循環時間被減少到微量。
清除固體顆粒：
為了清除懸浮的顆粒性物質，ZLYC高效真空濾油機通過三級過濾能夠濾除引起軸承、泵和閥中的磨粒磨損的顆粒。它還清除可能聚積在閥芯與閥套之間的間隙中并引起電液伺服閥中的卡緊和不穩定性的淤泥。在絕緣油中，此過濾水平可防止由帶電顆粒的搭橋作用引起的電氣擊穿。
5.相關鏈接
濾油機BLYJ-6D_l抗磨液壓油高質量微型便攜濾油機_過濾凈化濾油機廠家_新鄉市日欣凈化設備有限公司http://www.guolvjinghua.com/jishuzl/chuantong/2201.html
濾油機汽輪機油不銹鋼ZLYC真空凈油機濾油機廠家
http://www.rxfilter.cn/news_detail/newsId=689.html
日欣凈化LYC-J9kD汽輪機油分離聚結濾油車_過濾凈化濾油機廠家_新鄉市日欣凈化設備有限公司
http://www.guolvjinghua.com/jishuzl/chuantong/1537.html
榮昌濾油機ZLYCCa1汽輪機油不銹鋼真空凈油機使用濾油機廠家
http://m.92xxmh.com/supply/3_38050072.html
日欣凈化LYC-G100OO0機油不銹鋼高固含量過濾機廠家-中國焊材網供應信息-中國焊材網
http://www.chinahancai.com/supplys/3_39014898.html
榮昌濾油機ZLYCCa1汽輪機油不銹鋼真空凈油機使用濾油機廠家
http://m.92xxmh.com/supply/3_38049050.html
真空凈油機汽輪機油不銹鋼濾油機廠家ZLYC濾油機
http://www.rxfilter.cn/news_detail/newsId=77.html
真空凈油機ZLYC汽輪機油不銹鋼濾油機濾油機廠家
http://www.rxfilter.cn/news_detail/newsId=117.html
日欣凈化濾油機廠家
http://www.ghuolvjinghua.com
6.性能特點
加熱系統：
采用分段逐級加熱，表面熱負荷小于1.0W/cm2，不會過熱引起油液變質。油溫可在0～100℃任意調節，自動控制，并設有保護裝置，當進油量過少時自動停止工作，避免干燒引起加熱器的損壞。
過濾系統：
采用三級過濾，吸油口粗過濾器保護油泵并延長主過濾器的使用壽命。泵后設有兩級精過濾器，使油液快速達到很高的清潔度。濾材采用特種漸變孔徑玻璃纖維材料，可分層過濾不同粒徑的顆粒，極大地提高了濾芯的使用壽命。具有完善的濾芯結構，可有效降低濾材的表面流速，獲得穩定的過濾精度。
真空系統:
由真空罐、真空泵、冷凝罐、積液罐、補氣系統組成。采用優化結構設計，極大地增加了油液在真空系統中的表面積，并最大限度地延長了油液在真空系統中的行程。使油中的水分和氣體得到充分溢出。 本機采用先進的消沫系統，使濾油機在工作時絕不會出現同類產品普遍出現的噴油現象。
脫色凈化系統:
脫色凈化系統由我公司獨有的脫色吸附材料來完成。我公司選用優質原料，采用先進的生產技術和工藝生產的脫色吸附劑，具有高效催化和吸附功能。不僅有較好的脫色能力，同時活性較高，帶油率低，過濾速度較快，是最理想的脫色元件。
7.應用領域
- 機械加工設備：造紙機械、礦業機械、注塑機及大型精密機械的潤滑系統和壓縮空氣的凈化，煙草加工設備及噴涂設備的粉塵回收過濾。
- 石化：煉油、化工生產過程中的產品及中間產品的分離及回收，液體凈化、磁帶、光盤及攝影膠片在制造中的凈化，油田注井水及天然氣除顆粒過濾。
- 鐵路內燃機及發電機：潤滑油及機油的過濾。
- 電子及制藥：反滲透水、去離子水的予處理過濾，洗凈液及葡萄糖的前處理過濾。
- 汽車發動機及工程機械：內燃機用空氣濾、機油濾、燃油濾、工程機械、船舶、載重車用各種液壓油濾、柴油濾、水濾。
- 冶金：用于軋鋼機、連鑄機液壓系統的過濾及各種潤滑設備的過濾。
- 紡織：聚脂熔體在拉絲過程中的凈化及均勻過濾，空壓機的保護過濾，壓縮氣體的除油除水。
- 火電及核電：氣輪機、鍋爐的潤滑系統、速度控制系統、旁路控制系統油的凈化，給水泵、風機及除塵系統的凈化。
8.凈化設備汽機抗燃油 5.試運步驟
5.1.1檢查系統有關閥門已打開，系統暢通。
5.1.2檢查電氣儀表回路正常，電機絕緣合格。
5.1.3檢查冷卻水暢通。
5.1.4檢查蓄能器預充氮氣壓力為10MPa。
5.1.5拉合閘試驗良好，通知電氣送上動力電源和操作電源。
5.1.6短暫地將＃1循環油泵啟動，然后立即停止，觀察并確定電機轉向；用同樣的方法確定＃2循環油泵和兩臺抗燃油泵電機的轉向。
5.2油箱首次充油
5.2.1將充油軟管與＃1循環油泵充油閥連接。
5.2.2將充油軟管的吸入端插入油桶至離油桶底面約50mm處，這樣可防止將油桶中的沉淀物吸入油箱。
5.2.3開啟＃1循環油泵充油閥，關閉油箱底部循環油泵的對應吸入口。
5.2.4啟動＃1循環油泵。
5.2.5當一只油桶接近抽空時，停止循環油泵，關閉充油閥。
5.2.6換另一只油桶，重復以上步驟直至油箱油位達到油箱高油位標記。
5.2.7提起充油軟管，停泵，關閉充油閥，拆除充油軟管，充油閥裝上堵頭。
5.2.8打開加熱器開關。
5.2.9將油箱下部的兩循環泵吸油口開啟。
5.2.10啟動任一循環油泵。在啟動抗燃油泵之前，循環回路至少應連續運行4小時。
5.3系統沖洗
5.3.1從各油動機上拆下伺服閥（或安裝板），裝上沖洗閥，并將沖洗閥置于中位。
5.3.2關閉每個油動機濾油器上的所有閥門。
5.3.3選擇一個位置最高的油動機，開啟其濾油器進口及出口閥。
5.3.4用沖洗濾芯替代下列濾油器中原來的濾芯。
a. 油動機濾油器（共5個）
b. 抗燃油泵出口濾油器（每臺泵1個）
c. 油循環泵出口濾油器
5.3.5從各油動機上拆下所有節流孔及卸荷閥，將其掛上標簽，放置在安全、干凈的地方。
5.3.6使遮斷隔離閥組的隔離控制閥帶電，將高壓保安油的排油口封住。
5.3.7沖洗油動機供油管及回油管。
a. 確認油溫大于24℃。
b. 確認油循環泵出口濾油器差壓已穩定。
c. 啟動＃1、＃2抗燃油泵，調整壓力補償器使抗燃油泵出口壓力低于4.1MPa。沖洗過程中，兩臺抗燃油泵同時運行。
d. 緩慢開啟供油管的隔離閥，檢查系統泄漏情況及油箱油位處于正常范圍。
e. 在沖洗過程中，任何一個濾油器的差壓達到設定值就應立即更換。
f. 逐個開啟油動機進口及出口的隔離閥進行沖洗。沖洗系統直至所有濾油器的差壓穩定。
g. 緩慢開啟各蓄能器隔離閥及排放閥，沖洗1小時以上。
h. 所有濾油器差壓穩定，沖洗可以結束，停兩臺抗燃油泵。
i. 將各油動機對應的泄荷閥及節流孔重新裝上，關閉各蓄能器的排放閥。
j. 啟動抗燃油泵，利用沖洗閥開關使油動機從關到開，再從開到關循環8到12次，以保證有足夠的流量流過油缸。
5.3.8使遮斷隔離閥組的隔離控制閥失電，將高壓保安油的排油口打開。沖洗遮斷隔離閥組30分鐘以上。
5.3.9以上沖洗過程至少應進行18小時，差壓穩定后采樣檢驗，在等待檢驗結果的同時，應繼續進行沖洗。直到采樣結果符合要求，沖洗可結束。
各臨時措施恢復正常。
5.4抗燃油系統啟動
5.4.1確認油箱油位、冷卻水、控制電源和操作電源、有關閥門位置等都已正常。
5.4.2加熱器控制開關置于“開”位。
5.4.3啟動任一臺循環油泵，投入再生裝置。
5.4.4確認油溫大于20℃。
5.4.5啟動任一臺抗燃油泵，注意電流和振動情況，出口壓力調整為14MPa，檢查系統有無泄漏。
5.4.6檢查投入蓄能器。
5.4.7檢查投入冷油器。
5.4.8正常運行時檢查：
a. 確認油箱油位略高于低油位報警10～20mm，油箱油位不得太高，否則遮斷時將引起溢油；
b. 確認油溫在35℃～54℃之間；
c. 確認供油壓力在13.5MPa～14.5MPa之間；
d. 確認所有泵出口濾油器壓差小于0.5MPa；
e. 檢查空氣濾清器的直觀機械指示器是否觸發，觸發則需更換；
f. 檢查泄漏、不正常的噪音及振動；
g. 確認循環油泵出口壓力小于1MPa；
h. 確認再生裝置的每個濾油器壓差小于0.138MPa。
5.5聯鎖保護
5.5.1抗燃油箱油位
——油位“高油位”，報警；
——油位“低油位”，報警；
——油位“低低位”，停抗燃油泵。
5.5.2抗燃油壓
——油壓≤11.2MPa，報警，聯啟備用泵；
——油壓≤7.8MPa，停機（三取二）。
5.5.3抗燃油溫度
——油溫≤20℃，禁止啟動抗燃油泵，手動投電加熱器；
——油溫≤35℃，聯關冷卻水電磁閥；
——油溫≥45℃，聯開冷卻水電磁閥；
——油溫≥54℃，自動停電加熱器。
