單作用和雙作用

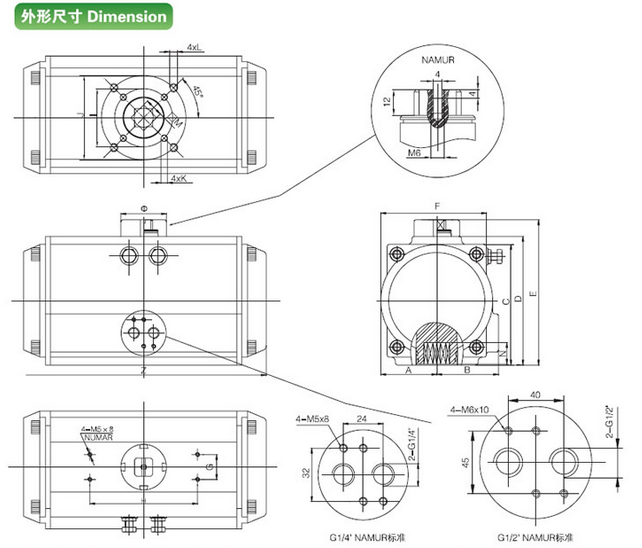

1.氣源接口符合NAMUR標準，可簡單方便地安裝電磁閥。
2.輸出軸的NAMUR標準槽和缸體上部標準安裝孔，可使限位開關、定位器直接嚙合和安裝。
3.底部安裝孔設計符合ISO5211、DIN3337標準，可以直接安裝離合器(氣動手輪機構)或安裝支架。
產品序列號、氣源接口及底部安裝孔全部電腦打字，易于辨識和跟蹤服務。
|
|
雙作用執行器的選型:
|
氣源壓力
|
雙作用執行器輸出力矩(Unit:Nm)
|
|
型號Model
|
2
|
2.5
|
3
|
4
|
4.5
|
5
|
5.5
|
6
|
7
|
8
|
|
RT020DA
|
8
|
10
|
12
|
16
|
18
|
20
|
22
|
24
|
28
|
32
|
|
RT035DA
|
15
|
18
|
22
|
29
|
33
|
36
|
40
|
44
|
51
|
58
|
|
RT050DA
|
20
|
25
|
30
|
40
|
45
|
50
|
55
|
60
|
70
|
80
|
|
RT075DA
|
31
|
39
|
47
|
63
|
70
|
78
|
86
|
94
|
110
|
125
|
|
RT110DA
|
45
|
56
|
68
|
90
|
102
|
113
|
124
|
135
|
158
|
181
|
|
RT160DA
|
66
|
83
|
99
|
132
|
149
|
165
|
182
|
198
|
231
|
263
|
|
RT255DA
|
100
|
125
|
150
|
200
|
226
|
251
|
276
|
301
|
351
|
401
|
|
RT435DA
|
171
|
214
|
256
|
342
|
385
|
427
|
470
|
513
|
598
|
684
|
|
RT665DA
|
266
|
332
|
399
|
532
|
598
|
665
|
731
|
798
|
931
|
1064
|
|
RT1000DA
|
426
|
532
|
638
|
851
|
958
|
1064
|
1170
|
1277
|
1490
|
1702
|
|
RT1200DA
|
532
|
665
|
798
|
1064
|
1197
|
1330
|
1463
|
1596
|
1862
|
2128
|
|
RT1800DA
|
769
|
962
|
1154
|
1539
|
1731
|
1924
|
2116
|
2308
|
2693
|
3078
|
|
RT2700DA
|
1170
|
1462
|
1754
|
2339
|
2632
|
2924
|
3216
|
3509
|
4094
|
4679
|
|
RT3800DA
|
1526
|
1980
|
2289
|
3052
|
3434
|
3815
|
4197
|
4578
|
5341
|
6104
|
|
RT5700DA
|
2285
|
2856
|
3427
|
4570
|
5141
|
5172
|
6283
|
6854
|
7797
|
9139
|
|
RT8000DA
|
3256
|
4070
|
4884
|
6512
|
7326
|
8140
|
8954
|
9768
|
11396
|
13024
|
|
雙作用執行器的選型:
在正常操作條件下，雙作用執行器考慮的安全系數為20%-30%。
示例：
閥門力矩=100Nm
安全力矩=100×(1+30%)=130Nm
氣源壓力=5Bar
對照雙作用力矩表，選配雙作用執行器最小規格為RT160DA。
|
在正常操作條件下，雙作用執行
|
|
單作用執行器輸出力矩 (Unit:Nm)
|
|
氣源壓力
|
5Bar
|
6Bar
|
7Bar
|
8Bar
|
彈簧輸出力矩(Nm)
|
|
型號Model
|
開始0°
|
結束90°
|
開始0°
|
結束90°
|
開始0°
|
結束90°
|
開始0°
|
結束90°
|
開始0°
|
結束90°
|
|
RT020SRK10
|
11.5
|
6.7
|
15.5
|
11.6
|
20.3
|
16.8
|
23.4
|
19.3
|
12.4
|
8.5
|
|
RT035SRK10
|
22.8
|
15.6
|
30.0
|
22.8
|
37.3
|
30.1
|
44.7
|
37.4
|
20.9
|
13.7
|
|
RT050SRK10
|
28.8
|
21.2
|
39.0
|
31.2
|
49.1
|
41.2
|
59.0
|
51.2
|
29.0
|
21.1
|
|
RT075SRK10
|
46.7
|
32.3
|
62.4
|
48.0
|
78.1
|
63.7
|
93.8
|
79.3
|
46.0
|
31.6
|
|
RT110SRK10
|
66.2
|
44.1
|
88.8
|
66.7
|
111.3
|
89.2
|
134.0
|
111.8
|
68.7
|
46.7
|
|
RT160SRK10
|
102.0
|
66.5
|
135.1
|
99.6
|
168.2
|
136.6
|
201.2
|
165.7
|
98.4
|
63.3
|
|
RT255SRK10
|
146
|
94
|
196
|
144
|
247
|
194
|
297
|
245
|
157
|
105
|
|
RT435SRK10
|
256
|
169
|
341
|
255
|
427
|
340
|
512
|
426
|
258
|
172
|
|
RT665SRK10
|
386
|
248
|
519
|
381
|
652
|
514
|
785
|
647
|
417
|
279
|
|
RT1000SRK10
|
664
|
446
|
877
|
658
|
1090
|
871
|
1302
|
1084
|
618
|
400
|
|
RT1200SRK10
|
780
|
570
|
1046
|
836
|
1312
|
1102
|
1578
|
1368
|
760
|
550
|
|
RT1800SRK10
|
1103
|
816
|
1488
|
1201
|
1872
|
1586
|
2257
|
1970
|
1108
|
821
|
|
RT2700SRK10
|
1805
|
1352
|
2390
|
1937
|
2974
|
2521
|
3560
|
3107
|
1572
|
1119
|
|
RT3800SRK10
|
2193
|
1458
|
2956
|
2221
|
3719
|
2984
|
4482
|
3747
|
2122
|
1460
|
|
RT5700SRK10
|
3105
|
1929
|
4247
|
3071
|
5090
|
4214
|
6532
|
5356
|
3405
|
2346
|
|
RT8000SRK10
|
4057
|
1738
|
5685
|
3366
|
7312
|
4993
|
8940
|
6621
|
5761
|
3674
|
|
單作用執行器的選型
在正常情況下考慮安全系數為30％-40％
例如:閥門力矩為80Nm
安全力矩為:80*(1+30％)=104Nm
氣源壓力為5Bar 對照單作用輸出力矩表,可以選RT435SR
壓縮空氣對應的力矩為: 0°=258.4, 90°=167.5
此時彈簧輸出的力矩對應為90°=257.9, 90°=171.6
|
|
|
愛諾氣動執行器重量表
|
型號
|
RT020
|
RT035
|
RT050
|
RT075
|
RT110
|
RT160
|
RT255
|
RT435
|
|
重量 (DA)
|
1.38kg
|
2.03kg
|
2.7kg
|
3.13kg
|
4.6kg
|
6.77kg
|
8.9kg
|
13.25kg
|
|
重量 (SR)
|
1.45kg
|
2.05kg
|
2.9kg
|
3.6kg
|
5.22kg
|
6.85kg
|
10.11kg
|
15.55kg
|
|
型號
|
RT665
|
RT1000
|
RT1200
|
RT1800
|
RT2700
|
RT3800
|
RT5700
|
RT5700
|
|
重量 (DA)
|
20.14kg
|
31.3kg
|
46.80kg
|
67.28kg
|
96.9kg
|
110kg
|
186kg
|
289kg
|
|
重量 (SR)
|
24kg
|
35.25kg
|
54.8kg
|
80.2kg
|
118kg
|
130kg
|
234kg
|
360kg
|
|
