防火閥成型機，防火閥冷彎成型設備
防火閥成型生產線成型工藝
放料——整平送料——沖孔——成型-----切斷——收料臺
防火閥生產設備組成部件
設備主要由放料機、整平送料系統、沖孔、送料、成型主機、切斷機、收料臺、電器控制柜等部件組成。
設備簡要參數
用 途：通風行業
原 產 地：中國山東濰坊
商標名稱：山東煒樺冷彎
證 書：CE
質 保 期：1年
售后服務：技術人員
包裝運輸：木箱加薄膜
操作系統：觸摸屏
重 量：20噸
占地空間： 18×3×2（長×寬×高）米
設備主要參數
傳動模式：齒輪箱
材料規格：Q235
生產速度：0--8m/min
切斷方式：液壓定尺切斷
電壓參數：380V/415V，50Hz, 3相
電氣控制：PLC
驅動電機：變頻電機驅動
鋼帶厚度：1.0--2.0mm
鋼帶寬度：,100--400mm
液壓油型號：46#液壓油
齒輪油型號：18#齒輪油
總電機功率：22 kw
沖孔裝置：沖缺模架為四導柱式
液壓系統功率：4kw
切斷尺寸公差：≤ ±0.5mm（長≤3000mm）
氣源：0.5m³/Min；壓力為0.7MPa
放料機負載能力：3 噸
成型機架：9-18道次 （根據不同形狀而定）
整平送料：九輥整平
沖模缺角模具材質：Cr12，淬火處理
處理卷料的內孔直徑：490--510mm
外徑：≤1200mm
成型模具材質：GCr15，淬火，硬度為HRC56-62º
我公司設計的防火閥自動生產線有以下幾個優點：

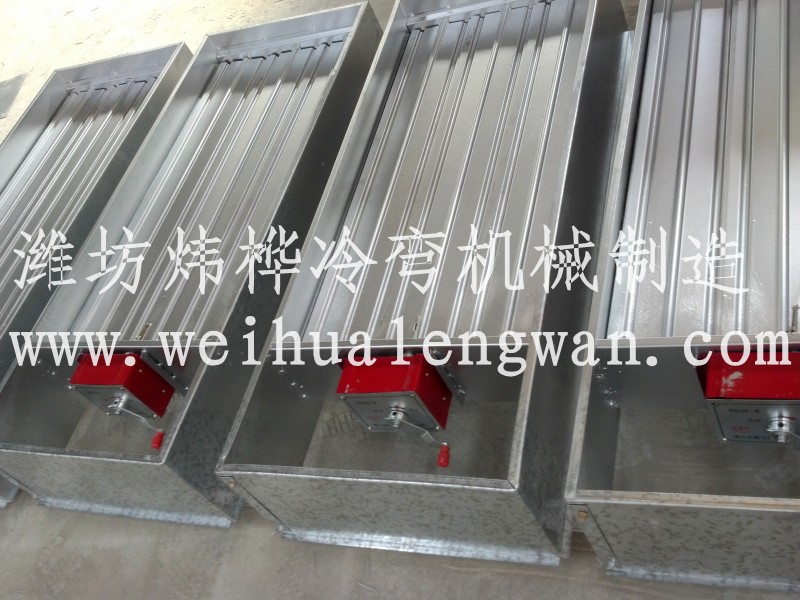

1.防風閥防火閥框體一次性成型，直接可對折成框體結構
電氣控制為PLC控制，在正常生產時設制多重安全保護。
3.床身為鋼板焊接件。并作回火處理，消除內應力、避免機身的變形。
4.成型機架為鑄鐵結構，并經回火處理。強性高，使用壽命長。
5.軋輥軸的材料為40Cr，并經調質處理，硬度為HB280。
6.成型模具的材料為GCr15, 淬火處理，硬度：HRC56-62℃。
7.傳動結構為齒輪箱傳動。可保證設備超時間，高強度運行，并且使用壽命長。
