槽式電纜橋架成型設備

   “煒樺冷彎”是集設備制造、模具加工、技術開發于一體的綜合性機械制造高科技民營企業，我公司致力于高精度冷彎型鋼及各種非標型材結構研究、設計與開發，已成為建設部金屬結構協會會員單位。公司與山東科技職業學院展開校企合作，委托學校為我公司培養了一大批技術熟練的產業工人，同時學校強大的科研隊伍保障了我公司產品的高質量水準。

成型工藝

開卷——整平——夾送、沖孔——成型——定尺、切斷——收料

設備結構概述

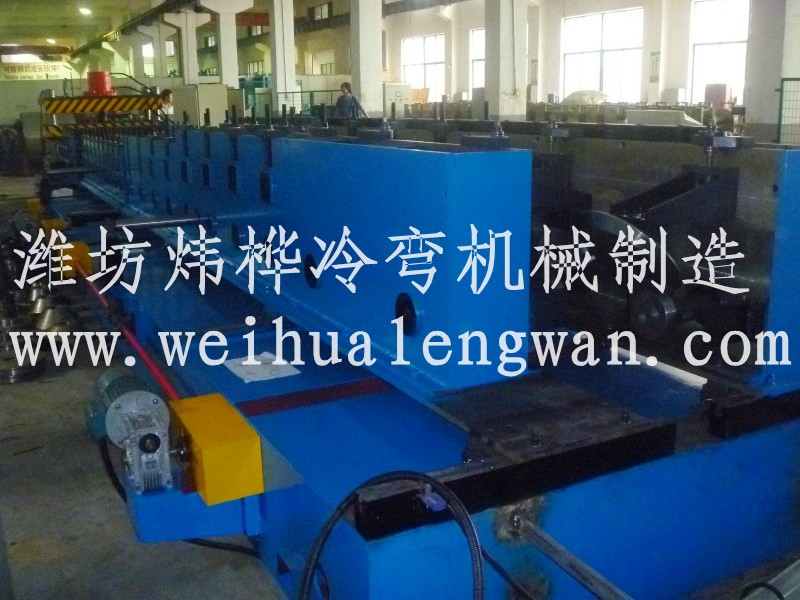

全自動槽式電纜橋架成型生產線可生產槽式電纜橋架，不同規格的電纜橋架可通過更換沖模完成，輥彎機采用組合可調式，一套軋輥完成所有規格橋架產品，規格變化通過調整成型機開擋和軋輥完成。

設備性能

1, 可根據生產需要軋制個帶鋼寬度100mm≤§≤1100mm多種規格的電纜橋架。

2, 在線沖孔沖勁時生產速度：6～10米/分鐘。

3, 成型設備連續成型速度時：0～15米/分鐘。

4, 生產線分自動和手動兩種操作方式，可實現聯動和分段運轉作業。

設備簡要參數

用   途：建筑行業

原 產 地：中國山東濰坊

商標名稱：山東煒樺冷彎

證   書：CE

質 保 期：1年

售后服務：技術人員

包裝運輸：木箱加薄膜

操作系統：觸摸屏

 重   量：30噸

控制方式：PLC

占地空間： 25× 2× 1.4（長×寬×高）米

操作系統：觸摸屏

設備主要參數

傳動模式：對開系統

材料規格：Q235

生產速度：10-15m/min

切斷方式：液壓切斷

電壓參數：380，50Hz，3相

電氣控制：PLC

驅動電機：變頻電機驅動

鋼帶厚度：1-3mm

鋼帶寬度：100mm≤§≤1100mm mm

軋輥材質：GCr15  淬火HRC58°-62°

液壓油型號：46#液壓油

齒輪油型號：18#齒輪油

總電機功率：30KW

液壓系統功率：5.5KW

最大承重鋼帶：5噸

主要軋輥數量：20

切斷尺寸公差：≤ ±0.5mm（長≤3000mm）

切斷模具材質： Cr12MoV

氣源：0.5m³/Min；壓力為0.7MPa
