公司引進國外先進的帶壓抗滲抗震動的防水堵漏新技術，采用進口高科技納米微分子防水材料 ,精密配制科學降壓注漿的新工藝,專業治理各種地下工程滲漏、尤其對大體積砼裂縫漏、水隧道工程、沉降伸縮縫漏水堵漏、有多年的維修處理經驗、完全具備高難度防水堵漏的能力。

   某單位污水池堵漏分析及方案一、工程現狀
某污水處理廠污水池出現大面積滲水，現我方技術人員經過現場勘察，特制定出一套切實可行的施工方案。
二、滲水原因
某污水處理廠污水池上方大面積滲漏，一是：引起水池大面積滲水是因為結構本身的變化；二是：水池混凝土長期浸泡在水中，使混凝土提早變質。三是：由于溫差，引起混凝土產生裂縫而滲漏。
計混凝土自防水本身漏水：實際工程中由于結構及施工情況復雜,如鋼筋密集、地基沉降差異、砂石含泥量大、流動性勞動力責任心不強等原因,防水混凝土本身也可能產生漏滲水現象。所以，高水位地區設計防水堵漏防水最好采用多道防水線。
支模鋼筋造成底板滲漏水：為支設外墻板模板,在底板上埋設支模鋼筋,施工后在底板上表面切割鋼筋,由于鋼筋沒有保護層,形成化學腐蝕,造成嚴重滲水。
蜂窩、麻面、溝洞未處理或處理不徹底導致滲漏：由于振搗混凝土不密實,出現蜂窩、麻面、溝洞而處理時,未剔松散混凝土沒用摻外加劑的同比例細石砼修補即抹砂漿,且砂漿又不密實,導致混凝土疏松產生滲漏。
墻根與底板交界處漏水：墻根與地面交界處及周邊部分有潮濕、滴水現象，二者交界處有漏水點。分析其滲漏原因,是由于振搗下一步底板混凝土時,前一步已振搗完的底板和墻根20～30厘米高混凝土受牽連振動,使砼振搗不密實，另外，墻根混凝土在模板支護下沒有下沉,而底板混凝土受振動下沉,則在墻根處拉裂。防腐堵漏同時,該部位應力過于集中,養護不及時也易造成干裂引起滲漏。因此,在振搗下部底板混凝土時,不要將振搗棒插到上部混凝土內及兩步混凝土交界處,要離開一定距離,且應大于振搗棒振幅距離,避免已振搗完的底板和墻根混凝土再次受振搗;澆筑高墻根混凝土時應在底板砼初凝后澆筑,同時注意振搗棒不要插入已初凝的底板混凝土內。鋼筋保護層厚度不夠造成滲漏：外部地下水通過底板外側面很薄的鋼筋保護層進入底板鋼筋周圍,鋼筋腐蝕使砼有縫隙，順鋼筋方向,向地下室內部滲水。因此建議設計地下室時,底板外側、外墻外側鋼筋保護層應嚴格按規范規定設置保護層并適當加厚,施工翻樣、加工、綁扎鋼筋時應取負差,避免鋼筋由于脹模造成幾乎無保護層。

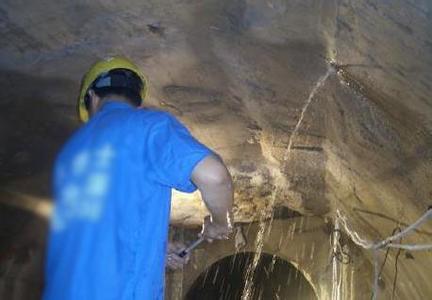

  針對建筑物帶水堵漏與帶壓補漏的情況我公司采用進口納米微分子化工防水堵漏原料為主劑與多種化學材料配制成A、B兩液，當兩種液體混和后即發生聚合反應，30秒鐘初凝，2-3分鐘反應完畢，終凝成膠體。注漿采用水溶形式注入結構層，漿液粘度低，滲透性好，可注入0.1mm以下的裂縫；漿液可在潮濕、水速大、水量多條件下凝聚；凝膠還具有抗滲性好、遇水膨脹、耐侵蝕等特點，膠體抗壓強度0.01-0.06MPa,抗拉強度為0.02-0.04MPa。用特定的高壓灌漿設備、等量注入滲漏部位，使其貫穿裂縫與土壤之間的顆粒結合在一起，有的效封閉混凝土裂縫和毛細孔提高了土壤的承載能力，最終在20年以上不再滲漏，從而達到徹底止水之目的,免除了建筑企業及業主方漏水之愁。
       我公司愿與各界朋友真誠合作、共同發展、互創雙贏，熱忱歡迎各企事業單位及個人前來洽談。
