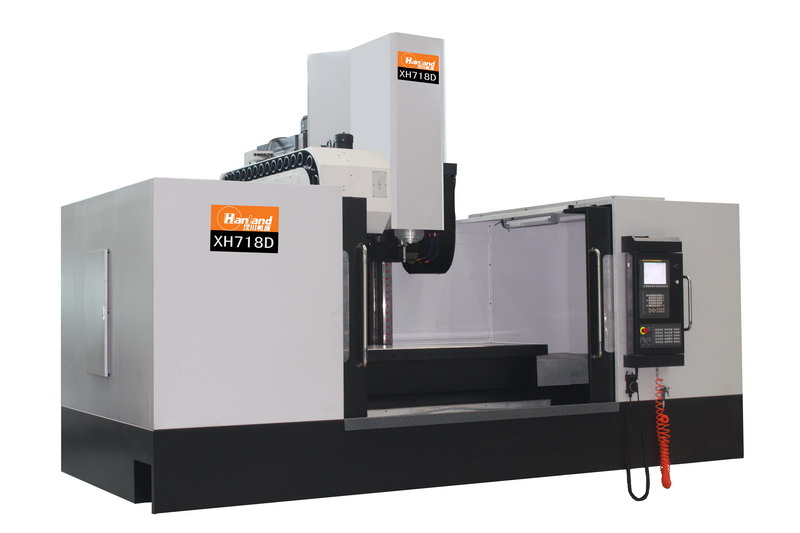

漢川 立式加工中心 XH718D 內容介紹：
1.床身及工作臺部 機床床身、立柱、工作臺、主軸箱等大件均采用優質樹脂砂造型、高 強度優質鑄鐵，使機床得到高剛性和長久穩定的精度。 機床設計采用了機電一體化結構，恒溫油箱、液壓站、水箱、數控柜、潤滑裝置都安放在立柱兩側及后面，減少了占地面積。機床操作站集中安置在機床的右前方，操作方便。 X、Y軸采用直線滾動導軌（寬度45mm），各導軌安裝面經過嚴格刮研，確保導軌安裝不變形。X、Y軸通過交流伺服電機經聯軸器（DML-06Y55Z/Y45）和滾珠絲杠副直聯, 導軌副均采用進口精密線性導軌副, 其導軌副之間摩擦方式為滾動摩擦，摩擦系數小、動靜摩擦力差值小，機床基礎件剛度高。因此坐標軸可實現20米/分高速定位，又能實現低速無爬行，達到三坐標的運動伺服靈敏，跟蹤誤差減小，從而使定位精度及重復定位精度和加工精度提高。
2.主軸部 主軸采用兩點支撐，前端和后端采用六列高精度角接觸球軸承形式，軸承內徑為Φ90mm，剛性好，回轉精度高。主軸電機采用交流伺服調速電機（α30/3000i），最高轉速為4000rpm。主軸軸承采用高速、高精度主軸軸承（HS7016C.T.P4SDBL），精度為P4級。冷卻采用外循環恒溫冷卻方式。 本機床主軸轉速恒功率范圍寬，低轉速的扭矩大，機床的主要構件剛度高，可進行強力切削。主軸軸承采用國外進口的高精度、高轉速、高剛度軸承，油脂潤滑。 主軸運轉時精度高、噪聲低、震動小、熱變形小。 Z軸采用直線滾動導軌（寬度53mm），各導軌安裝面經過嚴格刮研，確保導軌安裝不變形。Z軸通過交流伺服電機經聯軸器（DML-06Y55Z/Y45）和滾珠絲杠副直聯, 導軌副均采用進口精密線性導軌副，其導軌副之間摩擦方式為滾動摩擦，摩擦系數小、動靜摩擦力差值小，機床基礎件剛度高。
3.刀具和刀庫 刀柄采用MAS403 BT50標準，拉釘采用MAS403 P50T-Ⅰ。 機床為用戶配備了專業化生產廠家制造的刀庫，換刀可靠，迅速、穩定。隨機換刀由控制系統管理。 刀庫采用32把機械手刀庫，隨機位置裝刀，由機械手換刀裝置完成還刀和送刀
4.冷卻裝置 切削冷卻系統采用大流量冷卻泵及大容量水箱，充分保證循環冷卻。主軸箱端面配有冷卻噴嘴，既可以水冷也可以風冷，隨意切換，冷卻過程可通過操作面板進行控制。 機床配有一把清潔氣槍，用來清潔機床。
5.氣動系統 氣動系統各功能通過PLC程序控制電磁閥實現，包括主軸松刀、主軸中心吹氣、主軸風冷等功能。氣體通過氣動三聯件慮掉雜質和水分，防止不純凈的氣體對機床損傷和腐蝕。 本機床主軸軸承、主軸減速箱冷卻均采用強制循環冷卻方式。
6.潤滑裝置 導軌、滾珠絲杠副采用集中自動稀油潤滑，各個節點配有定量式分油器，定時定量向各潤滑部注油，保證各運動面均勻潤滑，有效減小了摩擦阻力，提高了運動精度，保證了導軌和滾珠絲杠副的使用壽命。
7.排屑裝置 機床帶有排屑器，加工過程中產生的鐵屑通過機床底部的排屑器將鐵屑輸送到排屑小車里。
8.防護裝置 機床采用符合安全標準的全封閉防護罩（不含頂部）,使加工過程中的冷卻液和鐵屑得到安全充分的回收。機床各導軌采用封閉防護罩，防止鐵屑、冷卻液進入機床內部，使導軌和絲杠免受腐蝕。
9.其他配置說明 機床電器柜采用進口元器件，專業的布線技術，性能可靠。電柜可靠密封，工業空調防塵除濕，確保機床安全運行。
|
