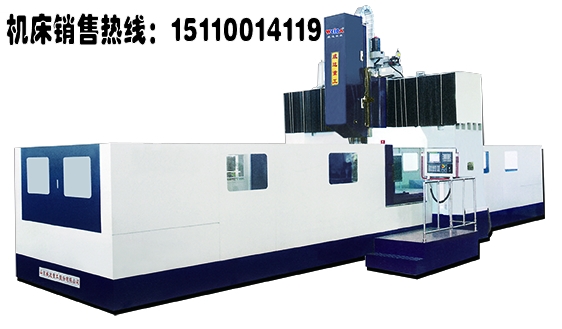

山東威達加工中心 定梁龍門式加工中心
GMC2040，北京地區總代理，規格齊全，價格優勢明顯 ，您在這里可查看山東威達加工中心 定梁龍門式加工中心 GMC2040的型號、圖片、參數。機床銷售熱線：15110014119
GMC2040定梁龍門式加工中心詳細信息:
GMC2040定梁龍門式加工中心基礎件均采用優質高強度鑄鐵，龍門式框架架構，整機具有良好的剛性、抗震性和精度保持性。
定梁式結構，橫梁導軌采用垂直正交結構，剛性好。
X、Y軸采用重載直線滾動導軌，承載大，精度高。Z軸為硬軌結構，確保Z向進給的剛性和高精度進給的保持性。
臺灣名牌高速主軸單元（8000rpm）主軸最高轉速3200rpm。
適合航天、汽車、紡機、模具、包裝機械、礦山設備等大型工件的精密加工，該定梁龍門式加工中心可自動完成銑、鏜、鉆、攻絲等多道工序的復雜加工。
標準配置：
FANUC 0i MD 32把鏈?zhǔn)降稁?/strong> 橫向螺旋排屑器
選擇配置：
西門子828D或M70數控系統 40把鏈?zhǔn)降稁?/span> 臺灣功陽N75直角銑頭
右立柱配置側銑頭 縱橫結合排屑系統
|
主要技術參數 |
|
Specifications |
Units |
GMC2040 |
|
X軸行程 |
|
X-axis travel |
mm |
4200 |
|
Y軸行程 |
|
Y-axis travel |
mm |
2500 |
|
Z軸行程 |
|
Z-axis travel |
mm |
1000 |
|
工作臺尺寸（L×W） |
|
Worktable size |
mm |
2000×4000 |
|
工作臺最大承重 |
|
Max. load of worktable |
kg |
12000 |
|
工作臺T型槽數（縱向均布） |
|
Number of T-slot |
qty |
9 |
|
工作臺T型槽寬 |
|
Width of T-slot |
mm |
28 |
|
工作臺T型槽間距 |
|
Distance between the adjacent T-slots |
mm |
200 |
|
立柱間距 |
|
Distance between the two columns |
mm |
2600 |
|
主軸端面至工作臺面距離 |
|
Distance from spindle nose to worktable surface |
mm |
200-1200 |
|
主軸錐度 |
|
Spindle taper |
|
BT50 |
|
進給速度 Feed speed |
X、Y軸 |
X,Y axis |
mm/min |
1-4000 |
|
|
Z軸 |
Z axis |
mm/min |
1-2000 |
|
快速移動Rapid feed |
X、Y軸 |
X,Y axis |
mm/min |
12000 |
|
|
Z軸 |
Z axis |
mm/min |
8000 |
|
主軸電機功率（連續/S6-60％） |
|
Spindle motor power |
kW |
18.5/22 |
|
主軸轉速 |
|
Spindle speed |
rpm |
30-3200 |
|
定位精度 Positioning accuracy |
X、Y、Z軸 |
X,Y,Z axis |
mm |
0.032、0.028、0.022 |
|
重復定位精度Repeat positioning accuracy |
X、Y、Z軸 |
X,Y,Z axis |
mm |
0.015、0.014、0.012 |
|
外形尺寸 |
|
Overall dimension |
mm |
11120×4860×5650 |
|
整機重量 |
|
Machine weight |
kg |
48000 |
