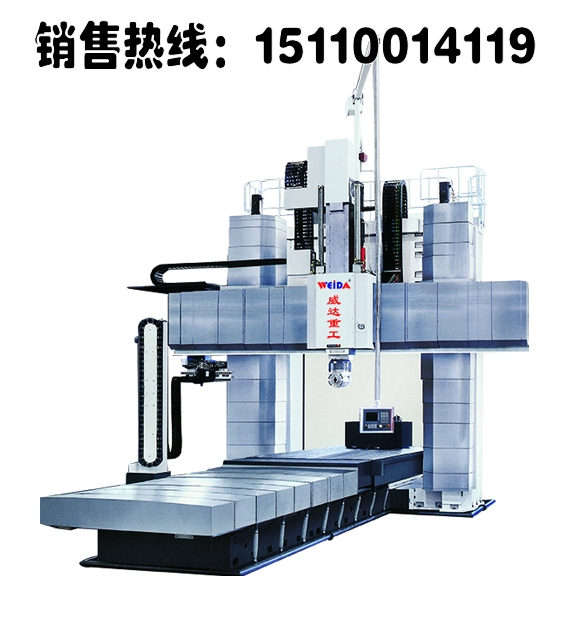

GMC3080龍門式動梁五面體加工中心
詳細信息:
GMC3080龍門式動梁五面體加工中心采用方形雙立柱的龍門結構，立柱下部和床身緊密連接，上不與頂梁及連接梁緊密連接，構成封閉式龍門框架，床身、立柱、橫梁截面大、稱重大、剛性好，精度保持性高，可耐重切削并長期保持高精度。龍門內側跨距大，W、Z軸行程長，通過性好，加工范圍大。
可選配多種自動或手動附件銑頭，零件一次性裝夾自動完成五面加工，大幅度提高工作效率，節省成本。
標準配置：
FANUC31i數控系統\ 德國ZF變速箱\ W軸、Z軸液壓平衡系統\ 機內自動排屑裝置
選擇配置：
西門子840D、 立臥伺服刀庫（40t/60t）、 全閉環光柵尺 、 各種自動附件系統
|
主要技術參數 |
|
Specifications |
Units |
GMC3080 |
GMC30100 |
|
X軸行程 |
|
X-axis travel |
mm |
8500 |
10500 |
|
Y軸行程 |
|
Y-axis travel |
mm |
4500 +800（換頭） |
4500 +800（換頭） |
|
Z軸行程 |
|
Z-axis travel |
mm |
1200 |
1200 |
|
W軸行程 |
|
W-axis travel |
mm |
2250 |
2250 |
|
工作臺尺寸（L×W） |
|
Worktable size |
mm |
3000×8000 |
3000×8000 |
|
工作臺最大承重 |
|
Max. load of worktable |
t |
60 |
60 |
|
工作臺T型規格 （寬× 間距 ×個數） |
|
Width/distance/number of T-slot |
qty |
36×250×32 |
36×250×40 |
|
立柱間距 |
|
Distance between the two columns |
mm |
3600 |
3600 |
|
主軸端面至工作臺面距離 |
|
Distance from spindle nose to worktable surface |
mm |
150-3000 |
150-3000 |
|
主軸錐度 |
|
Spindle taper |
|
BT50 |
BT50 |
|
進給速度 Feed speed |
X、Y、Z軸 |
X,Y,Z axis |
mm/min |
6000/6000/6000 |
6000/6000/6000 |
|
|
W軸 |
W axis |
mm/min |
2000 |
2000 |
|
快速移動Rapid feed |
X、Y、Z軸 |
X,Y,Z axis |
mm/min |
1000010000/10000 |
10000/10000/10000 |
|
|
W軸 |
W axis |
mm/min |
2000 |
2000 |
|
主軸電機功率 （連續/S6-60％） |
|
Spindle motor power |
kW |
45/55 |
45/55 |
|
主軸轉速 |
|
Spindle speed |
rpm |
30-3000 |
30-3000 |
|
定位精度 Positioning accuracy |
X、Y、Z軸 |
X,Y,Z axis |
mm |
±0.005/300 |
±0.005/300 |
|
重復定位精度Repeat positioning accuracy |
X、Y、Z軸 |
X,Y,Z axis |
mm |
±0.003/1000 |
±0.003/1000 |
|
外形尺寸 |
|
Overall dimension |
mm |
26000×10000×9300 |
26000×10000×9300 |
|
整機重量 |
|
Machine weight |
kg |
185000 |
225000 |
