加工中心 山東威達加工中心 龍門式鉆銑中心GDC1216數控銑床 數控機床，北京地區總代理，規格齊全，價格優勢明顯 ，您在這里可查看加工中心 山東威達加工中心 龍門式鉆銑中心GDC1216 數控銑床 數控機床的型號、圖片、參數。 機床銷售熱線：15110014119

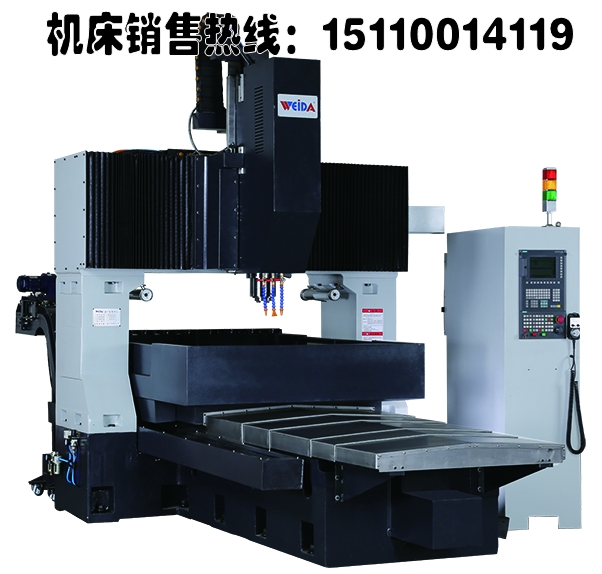

GDC1216龍門式鉆銑中心
詳細信息:
威達重工GDC1216龍門式鉆銑中心X、Y軸采用重載直線滾動導軌，Z軸采用硬軌，保證機床剛性。
臺灣名牌主軸單元，同步帶減速傳動，主軸扭矩大。
冷卻系統采用大流量、高揚程水泵，保證刀具在高速切削下充分冷卻。
該龍門鉆銑中心主要適用于法蘭盤、大型閥門等零件的高速高效的鉆削、銑削連續加工。
標準配置：
西門子828D 10把直排式刀庫 鏈板式排屑器
選擇配置：
FANUC 0i MD系統 24把機械手刀庫 主軸系統配ZF箱 刀具內冷卻功能
|
主要技術參數 |
Specifications |
Units |
GDC1216 |
GDC1220 |
GDC1230 |
|
|
X軸行程 |
X-axis travel |
mm |
1600 |
2000 |
3000 |
|
|
Y軸行程 |
Y-axis travel |
mm |
1250 |
1250 |
1250 |
|
|
Z軸行程 |
Z-axis travel |
mm |
500 |
500 |
500 |
|
|
工作臺尺寸（L×W） |
Worktable size |
mm |
1250×1600 |
1250×2000 |
1200×3000 |
|
|
工作臺最大承重 |
Max. load of worktable |
kg |
1600 |
2200 |
2400 |
|
|
工作臺T型槽數（縱向均布） |
Number of T-slot |
qty |
7 |
7 |
7 |
|
|
工作臺T型槽寬 |
Width of T-slot |
mm |
22 |
22 |
22 |
|
|
工作臺T型槽間距 |
Distance between the adjacent T-slots |
mm |
160 |
160 |
160 |
|
|
立柱間距 |
Distance between the two columns |
mm |
1600 |
1600 |
1600 |
|
|
主軸端面至工作臺面距離 |
Distance from spindle nose to worktable surface |
mm |
150-650 |
150-650 |
150-650 |
|
|
主軸錐度 |
Spindle taper |
|
ISONO.50 |
ISONO.50 |
ISONO.50 |
|
|
進給速度 |
Feed speed |
mm/min |
4000 |
4000 |
4000 |
|
|
快速移動Rapid feed |
X、Y軸 |
X,Y axis |
mm/min |
12000 |
12000 |
12000 |
|
|
Z軸 |
Z axis |
mm/min |
8000 |
8000 |
8000 |
|
主軸電機功率（連續/S6-60％） |
Spindle motor power (continuous /S6-60% ) |
kW |
12 |
12 |
12 |
|
|
主軸轉速 |
Spindle speed |
rpm |
10-3000 |
10-4000 |
10-4000 |
|
|
主軸扭矩 |
Torque of spindle |
N.m |
230 |
230 |
230 |
|
|
定位精度 |
Positioning accuracy |
mm |
±0.015 |
±0.015 |
±0.015 |
|
|
重復定位精度 |
Repeat positioning accuracy |
mm |
0.0075 |
0.0075 |
0.0075 |
|
|
整機重量 |
Machine weight |
kg |
10000 |
11500 |
15000 |
|
