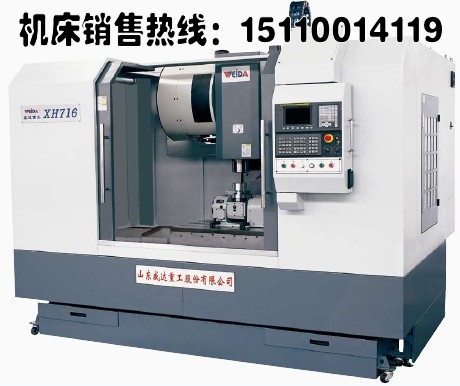

XH716 五軸聯動立式加工中心
詳細信息:
※X、Y 軸采用臺灣上銀線軌，Z 軸硬軌，以保證機床加工時的精度和剛性。
1、臺灣數格高速、高精密主軸8000rpm。
2、臺灣名牌圓盤式刀庫，容量為24 把，機械手換刀，動作可靠，換刀迅速。
3、冷卻系統采用大流量，高揚程水泵，保證在高速切削下具有充分的冷卻。
4、整機采用封閉防護罩、自動排屑機構。
Five-axis linkage vertical machining center
|
主要技術參數
|
Specifications
|
Units
|
XH716
|
XK716
|
|
工作臺行程X、Y、Z
|
Table travel (X,Y,Z)
|
mm
|
1100×600×600
|
1100×600×600
|
|
工作臺尺寸
|
Table size
|
mm
|
1200（1400）×620
|
1200(1400)×620
|
|
工作臺T槽個數/寬度/間距
|
Number/Width/Distance of T-slot
|
mm
|
5-18-115
|
5-18-115
|
|
工作臺最大承重
|
Max. load of table
|
kg
|
1000
|
1000
|
|
主軸端面至工作臺距離
|
Distance from spindle nose to table surface
|
mm
|
150-750
|
150-750
|
|
主軸中心至立柱導軌面距離
|
Distance from spindle axis to column guideway
|
mm
|
660
|
660
|
|
快速移動速度X、Y、Z
|
Rapid feed speed
|
m/min
|
18
|
18
|
|
進給移動速度X、Y、Z
|
Feed speed
|
mm/min
|
2.5-6000
|
2.5-6000
|
|
主軸錐度
|
Taper of spindle
|
|
BT40
|
BT40
|
|
主軸轉速范圍
|
Spindle speed range
|
rpm
|
40-6000
|
40-6000
|
|
主軸電機功率
|
Spindle motor power
|
kW
|
交流伺服（AC servo）7.5/11
|
交流伺服7.5
|
|
刀庫容量
|
Tool magazine capability
|
qty
|
24
|
|
|
最大刀具重量
|
Max. weight of tool
|
kg
|
15
|
|
|
最大刀具尺寸
|
Max. dimension of tool
|
mm
|
Φ150×300
|
|
|
定位精度
|
Positioning accuracy
|
mm
|
±0.012
|
±0.02
|
|
重復定位精度
|
Repeat positioning accuracy
|
mm
|
±0.005
|
±0.01
|
|
換刀時間（圓盤式）
|
Min. time of tool change
|
sec
|
3（機械手manipulator)
|
|
|
外形尺寸
|
Overall dimension
|
mm
|
3180×2295×2600
|
3180×2295×2600
|
|
整機重量
|
Machine weight
|
kg
|
8200
|
8100
|
