機床銷售熱線：15110014119

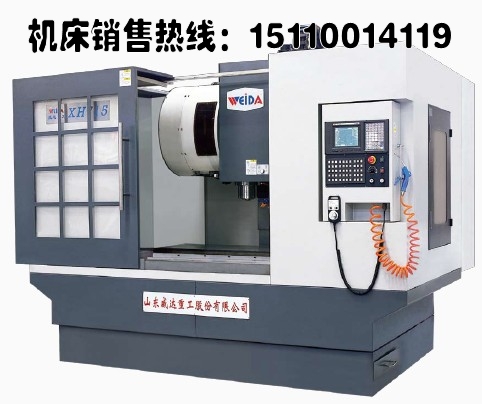

XH715 立式加工中心詳細信息:
※ 機床采用米漢納鑄鐵，機床底座采用超寬矩形四導軌結構，機床剛性高。
※X、Y、Z 向?qū)к壘鶠橘N塑加寬矩形滑動導軌，經中頻淬火及精密刮研。
※臺灣數格高速、高精密主軸8000rpm。
※臺灣名牌斗笠式刀庫，容量為20 把。
※整機采用日本NSK 軸承。
※冷卻系統采用大流量，高揚程水泵，保證在高速切削下具有充分的冷卻。標準配置
※FANUC 0i mate-MD 數控系統
※20 把斗笠式刀庫
※RS232 通訊接口，分離式電子手輪
※主軸吹氣 選擇配置
※FANUC 0i MD、西門子828D、KND-2000M、廣數983M、華中22M 數控系統
※24 把圓盤式刀庫
※數控第四、五軸
※自動排屑系統
Vertical machining center
|
主要技術參數 |
Specifications |
Units |
XH715 |
XK715 |
|
工作臺行程 X、Y、Z |
Table travel (X,Y,Z) |
mm |
1000×510×510 |
1000×510×510 |
|
工作臺尺寸 |
Table size |
mm |
1100×510 |
1100×510 |
|
工作臺T型槽個數/寬度/間距 |
Number/Width/Distance of T-slot |
mm |
5-18-100 |
5-18-100 |
|
工作臺最大承重 |
Max. load of table |
kg |
800 |
800 |
|
主軸端面至工作臺距離 |
Distance from spindle nose to table surface |
mm |
120-630 |
120-630 |
|
主軸中心至立柱導軌面距離 |
Distance from spindle axis to column guideway |
mm |
600 |
600 |
|
主軸孔錐度 |
Taper of spindle |
|
BT40 |
BT40 |
|
主軸轉速范圍 |
Spindle speed range |
rpm |
60-6000 |
60-6000 |
|
主軸電機功率 |
Spindle motor power |
kW |
7.5/11 |
7.5 |
|
快速移動速度X、Y、Z |
Rapid feed speed |
mm/min |
12000 |
12000 |
|
切削進給速度X、Y、Z |
Cutting feed speed |
mm/min |
2.5-4000 |
2.5-4000 |
|
定位精度 |
Positioning accuracy |
mm |
±0.015 |
±0.02 |
|
重復定位精度 |
Repeat positioning accuracy |
mm |
±0.0075 |
±0.01 |
|
刀庫容量 |
Tool magazine capability |
qty |
20 |
|
|
最大刀具重量 |
Max. weight of tool |
kg |
8 |
|
|
最大刀具尺寸 |
Max. dimension of tool |
mm |
Φ130×250 |
|
|
換刀時間 |
Min. time of tool change |
sec |
7 |
|
|
外形尺寸 |
Overall dimension |
mm |
2900×2200×2620 |
2900×2200×2620 |
|
整機重量 |
Machine weight |
kg |
5370 |
5270 |
