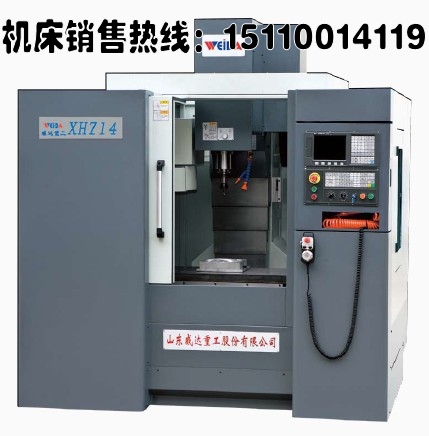

XH714 立式加工中心
詳細信息:
※X、Y、Z 三軸超寬線軌， 以保證機床的加工剛性及運行精度。
※臺灣高速， 高精度主軸8000rpm。
※臺灣名牌斗笠式刀庫，刀庫容量16 把。
※冷卻系統采用大流量，高揚程水泵，保證在高速切削下具有充分冷卻。
※整機采用封閉防護罩，全封閉電柜，安全、美觀。
標準配置
※FANUC 0i mate-MD
※RS232 通訊接口
選擇配置
※FANUC 0i MD 或KND-2000M廣數983M 華中22M 數控系統
※16 把圓盤式刀庫
※數控第四軸
※自動排屑系統
Vertical machining center
|
主要技術參數 |
Specifications |
Units |
XH714 |
XK714 |
|
工作臺行程X、Y、Z |
Table travel (X,Y,Z) |
mm |
650×400×500 |
650×400×500 |
|
工作臺尺寸 |
Table size |
mm |
900×400 |
900×400 |
|
工作臺T型槽個數/寬度/間距 |
Number/Width/Distance of T-slot |
mm |
3-18-130 |
3-18-130 |
|
工作臺最大承重 |
Max. load of table |
kg |
400 |
400 |
|
主軸端面至工作臺距離 |
Distance from spindle nose to table surface |
mm
|
120-620
|
120-620
|
|
主軸中心至立柱導軌面距離 |
Distance from spindle axis to column guideway |
mm
|
510
|
510
|
|
快速移動速度X、Y、Z |
Rapid feed speed
|
m/min
|
18
|
18
|
|
進給移動速度X、Y、Z |
Feed speed
|
mm/min
|
2.5-4000
|
2.5-4000
|
|
主軸錐度 |
Taper of spindle |
|
BT40 |
BT40 |
|
主軸轉速范圍 |
Spindle speed range |
rpm |
40-6000 |
60-6000 |
|
主軸電機功率 |
Spindle motor power |
kW |
伺服3.7/ 變頻5.5 |
伺服3.7/ 變頻5.5 |
|
刀庫容量 |
Tool magazine capability |
qty |
16 |
|
|
最大刀具重量 |
Max. weight of tool |
kg |
8 |
|
|
最大刀具尺寸 |
Max. dimension of tool |
mm |
Φ120×200 |
|
|
定位精度 |
Positioning accuracy |
mm |
±0.015 |
±0.02 |
|
重復定位精度 |
Repeat positioning accuracy |
mm |
±0.0075 |
±0.01 |
|
換刀時間
|
Min. time of tool change
|
sec
|
7
|
|
|
外形尺寸 |
Overall dimension |
mm |
2120×2150×2290 |
2120×2150×2290 |
|
整機重量 |
Machine weight |
kg |
3300 |
3200 |
