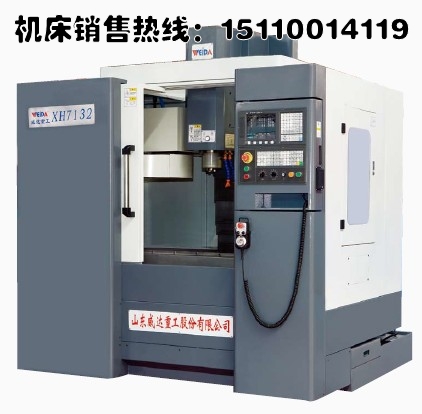

XH7132 立式加工中心
詳細信息:
※X、Y、Z 三軸超寬硬軌，以保證機床加工剛性。
※高速，高精度主軸。
※臺灣名牌斗笠式刀庫，刀庫容量16 把。
※冷卻系統采用大流量，高揚程水泵，保證在高速切削下具有充分冷卻。
※整機采用封閉防護罩，全封閉電柜，安全、美觀。
標準配置
※廣數983M
※RS232 通訊接口
選擇配置
※FANUC 0i mate-MD、西門子828D或華中22M、KND-2000M 數控系統
※16 把圓盤式刀庫
※數控第四軸
※自動排屑系統
Vertical machining center
|
主要技術參數
|
Specifications
|
Units
|
XH7132
|
XK7132
|
|
工作臺行程X、Y、Z
|
Table travel (X,Y,Z)
|
mm
|
620×350×500
|
620×350×500
|
|
工作臺尺寸
|
Table size
|
mm
|
920×320
|
920×320
|
|
底座T槽個數/寬度/間距
|
Number/Width/Distance of T-slot
|
mm
|
3-14-85
|
3-14-85
|
|
主軸端面至工作臺面距離
|
Distance from spindle nose to table surface
|
mm
|
100-600
|
100-600
|
|
主軸中心至立柱導軌面距離
|
Distance from spindle axis to column guideway
|
mm
|
395
|
395
|
|
主軸錐度
|
Taper of spindle
|
|
BT40
|
BT40
|
|
主軸轉速范圍
|
Spindle speed range
|
rpm
|
60-6000
|
60-6000
|
|
主軸電機功率
|
Spindle motor power
|
kW
|
伺服3.7
|
伺服3.7/變頻4
|
|
快速移動速度X、Y、Z
|
Rapid feed speed
|
mm/min
|
18000
|
18000
|
|
進給移動速度X、Y、Z
|
Feed speed
|
mm/min
|
2.5-3000
|
2.5-3000
|
|
刀庫容量
|
Tool magazine capability
|
qty
|
16
|
|
|
最大刀具尺寸
|
Max. dimension of tool
|
mm
|
Φ120×200
|
|
|
最大刀具重量
|
Max. weight of tool
|
kg
|
8
|
|
|
定位精度
|
Positioning accuracy
|
mm
|
±0.015
|
±0.02
|
|
重復定位精度
|
Repeat positioning accuracy
|
mm
|
±0.0075
|
±0.01
|
|
外形尺寸
|
Overall dimension
|
mm
|
2020×1970×2160
|
2020×1970×2160
|
|
整機重量
|
Machine weight
|
kg
|
2750
|
2650
|
