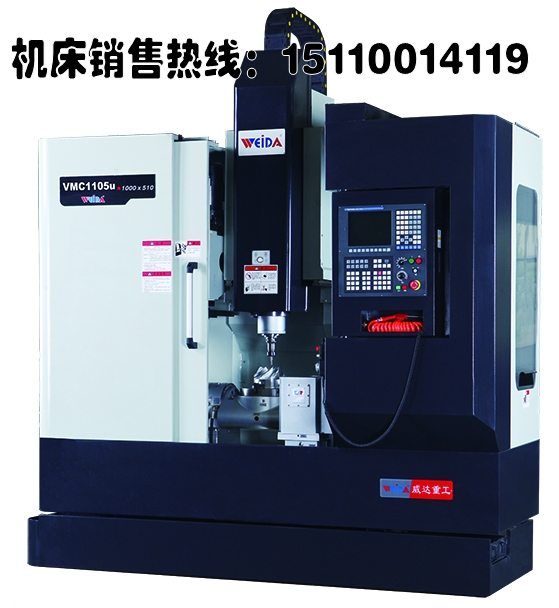

VMC1105u五軸聯動立式加工中心
詳細信息:
VMC1105u五軸聯動立式加工中心可實現X、Y、Z、A、C軸五軸五聯動；適用于渦輪、葉片、空間凸輪等零件加工；機床采用高剛性的滑枕移動結構設計；內藏式主軸電機直接驅動機床主軸，最高轉速12000rpm；A\C軸采用大扭矩力矩電機驅動。
標準配置：
華中HNC-818B/MU或廣數25I
選用臺灣名牌fhr-320五軸數控分度盤
大金變頻液壓
選擇配置：
西門子840D
|
主要技術參數 |
Units |
VMC1105u |
|
工作臺行程X、Y、Z |
mm |
600×400×400 |
|
工作臺尺寸 |
mm |
320 |
|
工作臺T槽個數/寬度/間距 |
mm |
5-18-115 |
|
工作臺最大承重 |
kg |
1000 |
|
主軸端面至工作臺距離 |
mm |
0-400 |
|
主軸中心至立柱導軌面距離 |
mm |
500 |
|
快速移動速度X、Y、Z |
m/min |
24 |
|
進給移動速度X、Y、Z |
mm/min |
2.5-10000 |
|
主軸錐度 |
|
BT40 |
|
主軸轉速范圍 |
rpm |
40-6000 |
|
主軸電機功率 |
kW |
交流伺服（AC servo）7.5/11 |
|
刀庫容量 |
qty |
24 |
|
最大刀具重量 |
kg |
8 |
|
最大刀具尺寸 |
mm |
Φ125×300 |
|
定位精度 |
mm |
±0.012 |
|
重復定位精度 |
mm |
0.005 |
|
外形尺寸 |
mm |
2480×2620×2500 |
|
整機重量 |
kg |
6500 |
