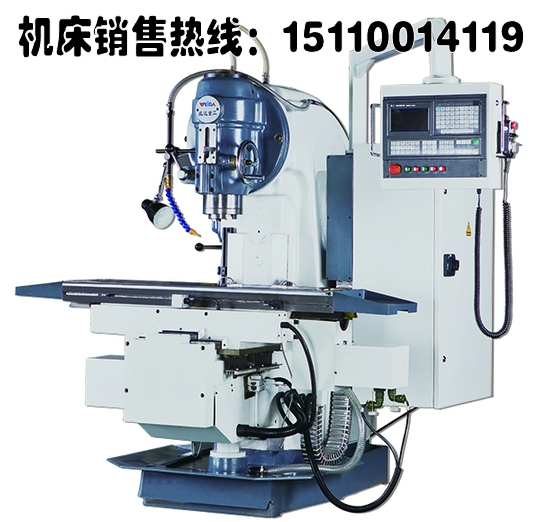

XK5040 XK5032數控立式升降臺銑床

主要技術參數

Units

XK5032

XK5040

工作臺行程X、Y、Z

mm

800×280×350

920×350×450

工作臺尺寸

mm

1320×320

1700×400

工作臺T槽個數/寬度/間距

mm

3-18-70

 3-18-90

工作臺最大承重

kg

320

500

主軸端面至工作臺距離

mm

40-390

 50-500

主軸中心至立柱導軌面距離

mm

350

450

工作臺快速進給速度X、Y、Z

mm/min

6000×6000×3000

 6000×6000×3000

工作臺進給移動速度范圍

mm/min

6-3200(3-1600)

 6-3200(3-1600)

主軸行程

mm

70

85

主軸錐度

ISO50(7:24)

 ISO50(7:24)

立銑頭最大回轉角度

°

±45°

±45°

主軸轉速范圍

rpm

30-1500 (18級)

 30-1500 (18級)

主軸電機功率

kW

7.5

11

縱橫向進給電機扭矩（X、Y）

N.m

12

12

垂向進給電機扭矩（Z）

N.m

22

22

主軸最大扭矩

N.m

1000

1000

外形尺寸

mm

1929×2055×1960

  2310×2200×2394

整機重量

kg

2800

3850
