臺灣大金臥式加工中心TW-500，加工中心 臺灣大金加工中心北京地區總代理，規格齊全，價格優勢明顯 ，您在這里可查看臺灣大金臥式加工中心TW-500的型號、圖片、參數。
機床銷售熱線：15110014119
TW系列臥式加工中心的設計、制造技術及應用技術完全來源于德國，機床的關鍵零部件（如：電主軸、數控轉臺、滾珠絲杠、線性導軌、軸承、絕對式光柵尺測量系統、液壓系統、潤滑系統、氣動系統、數控系統及驅動控制系統、刀庫等）均采用進口知名品牌。TW系列臥式加工中心，具有高精度、高速度、高效率、高可靠性的特點，是目前國際先進的現代化機床，廣泛適用于汽車、摩托車、儀表、液壓件、模具、航空等行業，是加工箱體、殼體、閥體、連桿類零部件加工以及軸類零件端面加工的理想設備。

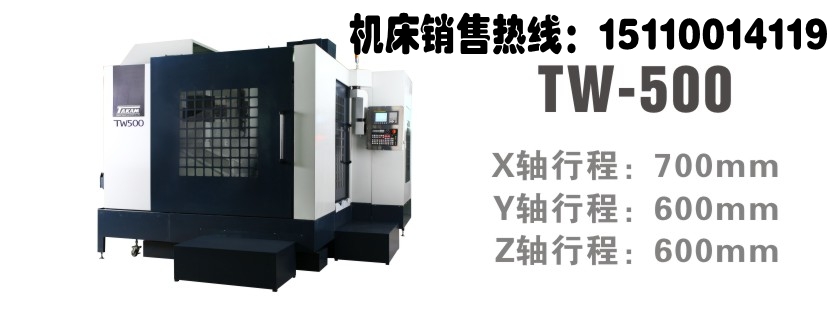

臺灣大金臥式加工中心TW-500（單）
|
項目 |
單位 |
規格 |
|
|
X軸行程 |
mm |
700 |
|
|
Y軸行程 |
mm |
600 |
|
|
Z軸行程 |
mm |
600 |
|
|
主軸端面至工作臺中心距 |
mm |
120-720 |
|
|
主軸中心至工作臺面距離 |
mm |
100-700 |
|
|
主軸錐度 |
|
BT50 |
|
|
主軸轉速 |
rpm |
6000 |
|
|
切削進給 |
m/min |
1-6000 |
|
|
快速進給（X/Y/Z） |
m/min |
24/24/24 |
|
|
X/Y/Z三軸電機 |
kw |
3.0/3.0/3.0 |
|
|
定位精度（±） |
mm |
0.008 |
|
|
重復定位精度（±） |
mm |
0.005 |
|
|
主軸電機 |
kw |
15 |
|
|
ZF齒輪箱（選配） |
|
1：1及1：4兩檔傳動 |
|
|
軸承直徑 |
mm |
100 |
|
|
工作臺 |
工作臺尺寸 |
mm |
500×500 |
|
電機規格 |
kw |
3 |
|
|
T型槽（中心距×槽寬×槽數） |
mm |
100×18×4 |
|
|
最高轉速 |
rpm |
11.1 |
|
|
工作臺分度 |
|
1°×360 |
|
|
工作臺載重 |
kg |
800 |
|
|
鎖緊力（油壓35kg/cm²） |
kg/m |
4000 |
|
|
割出精度 |
sec |
5 |
|
|
刀庫 （選配） |
刀庫類型 |
|
圓盤式 |
|
刀庫容量 |
|
24把 |
|
|
最大刀重 |
kg |
15 |
|
|
最大刀長 |
|
300 |
|
|
最大刀直徑 |
|
110 |
|
|
刀具轉換時間 |
sec |
3.1(刀對刀) |
|
|
空壓需求 |
kg/cm² |
6 |
|
|
電源需求 |
kva |
35 |
|
|
機器凈重 |
kg |
13000 |
|
|
機床外形尺寸 |
mm |
4400×4260×3000 |
|
