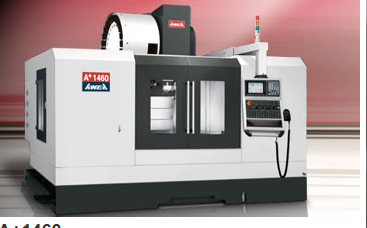

最高性能立式加工中心機
挾帶著業界領先科技與高品質零件，亞崴 A+系列立式加中中心機結合了大馬力、高剛性結構、快速加工等特性，同時具備充裕的加工范圍、大跨距四硬軌結構以及可搭載皮帶式、直結式、變速齒輪箱等各類型主軸之先進設計，提供您高效率之精密切削能力。此外，主軸環狀噴水、剛性攻牙、高速控制器等多項標準配備更是其他同級機種所不提供或列為選用的配備。 A+系列優異的加工性能與嚴苛的品質，可輕易達成您今日及未來的各種切削需求。
| 機型 | A+850 | A+1020 | A+1200 | A+1460 | A+1400 | A+1600 | A+1800 | A+2100 | A+2500 |
|---|---|---|---|---|---|---|---|---|---|
| 主軸內孔規格 | BT 40 / BT 50 | BT 50 | |||||||
| X 軸行程 ( mm ) | 850 | 1,020 | 1,200 | 1,400 | 1,400 | 1,600 | 1,800 | 2,100 | 2,500 |
| Y 軸行程 ( mm ) | 600 | 800 | 1,000 | ||||||
| Z 軸行程 ( mm ) | 600 | 700 mm | 800 | 1,000 | |||||
BT 40 30支刀刀庫 ( 選配 )BT 50 30支刀刀庫 ( 選配 )
A+ 系列標準搭配斗笠式刀庫，另 BT 40 機型可選用 24 / 30 / 32 / 40 支刀刀臂式刀庫。
選配鐵屑輸送機可自動排除大量切屑至集屑桶內 ( 另可選配刮鈑式鐵屑輸送機 ) 。
主軸冷卻機 ( 標準 )
使用主軸冷卻機將主軸熱溫升對精度的影響降至最低，并藉以延長主軸使用壽命。
自動潤滑系統
自動潤滑系統使用脫壓式潤滑器及銅質油管，提供滑道、滾珠螺桿及其他重要元件精確調整的潤滑油。
| 機型 | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|
| A+ 850 | 1,000 | 900 | 800 | 1,200 | 450 | 450 | 600 |
| A+ 1020 | 850 | ||||||
| A+ 1200 | 1,280 | 1,200 | 1,000 | ||||
| A+ 1460 | 1,280 | 1,200 | 1,100 | ||||
| A+ 1400 | 1,360 | 1,300 | 1,150 | 550 | 550 | 750 | |
| A+ 1600 | 1,650 | 1,500 | 1,300 | 1,350 | 600 | 800 | |
| A+ 1800 | 1,650 | 1,500 | 1,600 | 800 | |||
| A+ 2100 | 2,430 | 2,400 | 1,700 | 1,500 | 700 | ||
| A+ 2500 | 2,100 | ||||||
| ( 單位 : mm ) | |||||||
針對不同的加工條件所設計，A+ 系列可依需求搭配各式皮帶式主軸、直結式主軸以及齒輪式主軸，并可另行選配大馬力輸出之驅動馬達。藉由主軸穩定且精密的性能表現，協助您輕易完成任何困難的切削任務。
BT 40 規格可選用 10,000 / 12,000 / 15,000 rpm 直結式高速主軸。
直結式主軸除具有更高的剛性 ( 16 kgf / μm 軸向 / 徑向 )，更佳的動態精度 ( 1.2 μm ) 外，且具有低噪音 [ ( 關門 : 72 dB ( 10,000 / 12,000 rpm ) / 78 dB ( 15,000 rmp ) ]，共振量低 ( 4 μm )，及極低的熱位移等多項優點。
BT 40主軸輸出![[+]](http://www.awea.com/images/milling/cframe/vmb/spindle/vmb_spindle_chart_1_tw.gif)
![[+]](http://www.awea.com/images/milling/cframe/vmb/spindle/vmb_spindle_chart_2_tw.gif)
BT 50主軸輸出![[+]](http://www.awea.com/images/milling/cframe/vmb/spindle/vmb_spindle_chart_3_tw.gif)
規格表：BT40
|
A+ 系列 |
|
|
機型 |
A+ 850 |
A+ 1020 |
A+ 1200 |
A+ 1460 |
|
X 軸行程 |
850 mm |
1,020 mm |
1,200 mm |
1,400 mm |
|
Y 軸行程 |
600 mm |
|||
|
Z 軸行程 |
600 mm |
|||
|
X & Y 軸進給速率 |
24 m / min. |
|||
|
Z 軸進給速率 |
20 m / min. |
|||
|
切削進給速率 |
1 ~ 10,000 |
|||
|
螺桿規格 |
Ø 40 mm X P10 |
|||
|
工作臺尺寸 |
1,050 x 600 mm |
1,120 x 600 mm |
1,300 x 600 mm |
1,500 x 650 mm |
|
工作臺載重量 |
850 kg |
1,000 kg |
1,200 kg |
1,400 kg |
|
T型槽尺寸 |
5 x 18 mm |
|||
|
工作臺離地面高度 |
900 mm |
|||
|
主軸內孔規格 |
BT 40 ( 標準 ) / BT 50 ( 選配 ) |
|||
|
主軸轉速 |
皮帶式 65 ~ 8,000 rpm |
|||
|
主軸馬達規格 |
7.5 / 11 kW ( 連續 / 30 分 ) |
|||
|
主軸鼻端至 |
125 ~ 725 mm |
|||
|
主軸中心至立柱距離 |
680 mm |
|||
|
主軸馬達扭矩 |
48 N-m |
|||
|
三軸馬達規格 |
3 kW |
|||
|
刀庫容量 |
斗笠式 20 支刀 |
|||
|
最大刀長 |
250 mm |
|||
|
最大刀具重量 |
8 kg |
|||
|
定位精度 |
± 0.01 mm, JIS 6336-2 |
|||
|
重現精度 |
± 0.003 mm, JIS 6336-2 |
|||
|
控制器 |
FANUC Oi-MD / M70 |
|||
|
電力消耗 |
25 KVA |
|||
|
氣壓需求 |
6 kg / cm² |
|||
|
機器重量 |
6,500 kg |
6,800 kg |
7,300 kg |
7,500 kg |
|
機器尺寸 ( 長 ) |
2,600 mm |
3,000 mm |
3,400 mm |
3,850 mm |
|
機器尺寸 ( 寬 ) |
2,200 mm |
|||
|
機器尺寸 ( 高 ) |
2,320 mm |
|||
本公司保留因技術需求，隨時更改內容及文字之權利。
