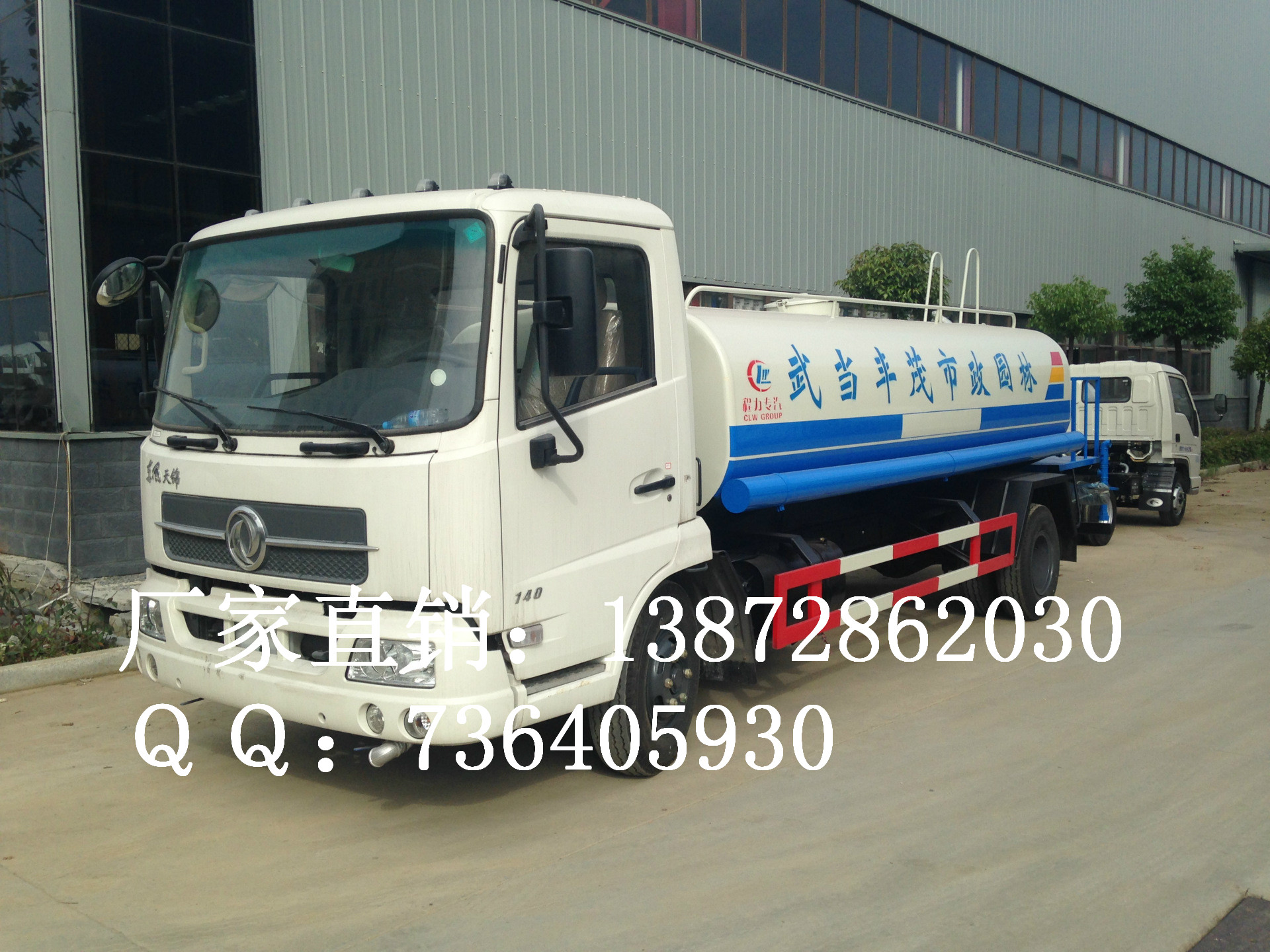

車型概述：

東風天錦灑水車是我廠采用東風原裝二類底盤 DFL1160BX5基礎上改裝而成，駕乘舒適，視野開闊，操作靈活。設計上突出了多功能和人性化理念，一車多用，功能齊全，美觀大方，配套件優質，適合于各種路面沖洗，樹木、綠化帶、草坪綠化，道路、廠礦企業施工建設，高空建筑沖洗。具有灑水、壓塵、高、低位噴灑，農藥噴灑、護欄沖洗等功能，還具有運水、排水、應急消防等功能。

公告批次：

257

罐體容積：

12立方米(12噸)

發動機：

發動機生產企業

排量(ml)

功率(kw)

ISB180  40

東風康明斯發動機有限公司

5900

132

轉向形式：

方向盤

燃料種類：

柴油(mm)

外形尺寸：

（8800）8500*2400*3000（mm)

彈簧片數：

8/10+8,7/9+6

底盤排放標準：

GB3847-2005,GB17691-2005(國Ⅳ)

總質量：

16000(Kg)

整備質量：

6185(Kg)

額定質量：

9620(Kg)

接近角/離去角：

18/10(°)

前懸/后懸：

1430/2370(mm)

軸荷：

6000/10000

軸距：

5000 4700(mm)

軸數：

2

最高車速：

90(km/h)

輪胎數：

6

輪胎規格：

10.00-20

前輪距：

1880

后輪距：

1800,1860

Vin車輛識別代碼：

LGAX2B13×××××××××      LGAX2A13×××××××××

標識企業：

浙江方遠夜視麗反光材料有限公司,浙江道明光學股份有限公司,常州華日升反光材料有限公司

駕駛室說明

平頭全金屬封閉式駕駛室，單排座，全景曲面式擋風玻璃。選裝新型前面罩，前保險杠，前組合燈具，車門窗，選裝前圍下面罩。

罐體

采用武鋼生產的4mm熱軋板制作，兩側封頭采用4mm武鋼熱軋板制作，內置防蕩板兩個。

抽排系統

選用日本合資技術泵廠生產的水泵，配裝取力器，閥門選用浙江閥門廠生產的鋁合金球閥，管網采用優質鍍鋅管制作而成。

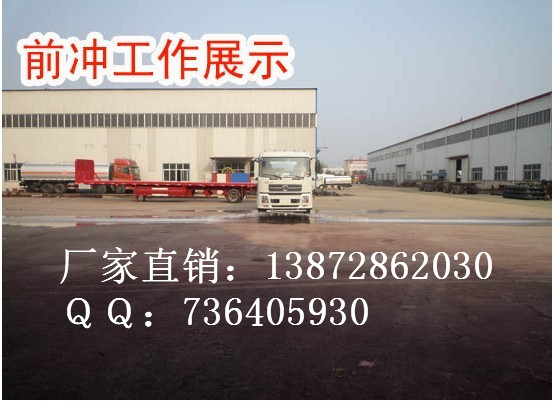

前沖洗

沖洗寬度可達到14m以上。可進行路面沖洗、灑水、園林綠化、灌木叢的澆灌，還可將噴嘴調至一定角度對高大樹木進行沖洗、降塵、

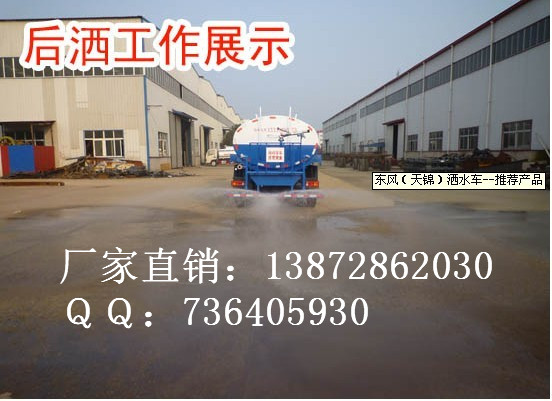

后噴灑

裝有我公司自行設計的扇形，主要對路面進行保潔和壓塵，灑水寬度可達20m以上（角度可自行調整）。該裝置的優點為灑水呈霧狀或半霧狀，具有較好的壓塵和增濕效果。

側噴灑

主要進行霧狀、半霧狀噴灑，用于對綠化帶進行噴淋、澆灌、除塵，特別對剛栽種的幼苗或處于開花期的花卉具有較好的噴淋效果。

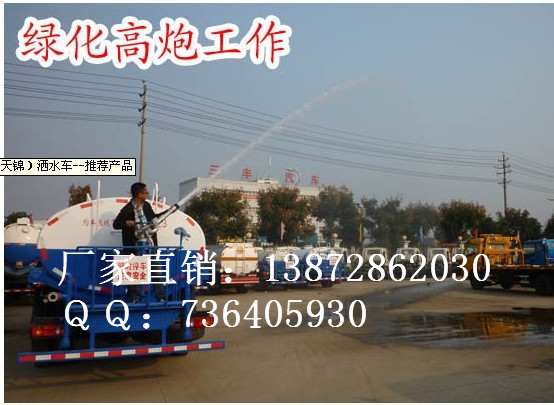

高噴射

配備高射噴槍一支，根據需要可調360°旋轉，并可調節成霧狀和柱狀，射程可達35m以上，主要用于園林綠化，花草的灌溉及高大樹木的沖洗、降塵，也可用于護欄清洗和路面養護，緊急情況下可以用于消防。

油漆

罐體及金屬附件進行了噴涂防腐底漆和面漆，附著力強，耐腐性好，漆膜均勻，色彩光亮持久，提高美觀程度，能夠承受潮濕、多塵、鹽霧等不良環境，長期使用不會發生開裂、起皮、褪色等問題。

過濾裝置

考慮到自來水中含有沙礫等雜物，在水罐進水口增裝過濾器裝置，避免了水泵的不必要損壞。

其他裝置

配備有消防上水口和自吸水管二根，過濾器一只，不僅能從城市消防栓取水，還可從野外、河流、湖泊、水井、塘堰水源中抽水（自吸深度7米），節約使用成本。
