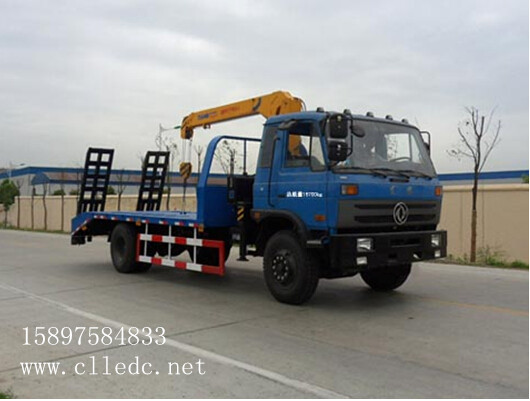

后平板式隨車起重運輸車

【主要技術參數】

產品商標

公告批次

255

產品名稱

CSC5160JSQ型隨車起重運輸車

產品號

ZJE9R4BM06E

總質量(Kg)

15700

罐體容積(m3)

額定載質量(Kg)

7700

外形尺寸(mm)

8500,9000×2480×3300

整備質量(Kg)

7805

貨廂尺寸(mm)

××

額定載客(人)

準拖掛車總質量(Kg)

駕駛室準乘人數(人)

3

載質量利用系數

接近角/離去角(°)

32/11

前懸/后懸(mm)

1245/2555,1245/2655

軸數

2

軸距(mm)

4700,5100

軸荷(Kg)

5900/9800

最高車速(Km/h)

85

其它

選裝帶側欄板結構,側欄板高度550mm。該車上裝選裝折臂式吊機,吊機型號、質量、最大起升質量分別為:SQ3.2SK2Q、1316Kg、3200Kg;SQ4SK2Q、1350Kg、4000Kg;SQ5SK2Q、2074Kg、5000Kg。軸距/外形長/后懸對應關系為(mm):4700/8500/2555、5100/9000/2655;僅用B170 30,B190 30,YC6J170-33,B190 33發動機。側防護左右對稱采用冷彎槽鋼/Q235-A,螺紋連接。后防護采用冷彎槽鋼/Q235-A,焊接連接,與專用裝置連為一體,截面寬度尺寸50mm,下邊緣離地高度540mm。該車應裝行駛記錄儀。

【底盤技術參數】

底盤型號

EQ5161GFJ6

底盤名稱

罐式汽車底盤（二類）

商標名稱

東風牌

生產企業

東風汽車公司

外形尺寸(mm)

8200,9000,8500×2470×2760,3000

輪胎數

6

接近角/離去角(°)

32/17,32/15,20/21,20/20

輪胎規格

9.00-20,9.00R20,10.00-20,10.00R20

鋼板彈簧片數

9/14+10,9/10+8

前輪距(mm)

1940

燃料種類

柴油

后輪距(mm)

1860

排放標準

GB3847-2005,GB17691-2005國Ⅲ

發動機型號

發動機生產企業

排量(ml)

功率(Kw)

ISDe160 30

ISDe185 30

YC6J170-31

B170 30

B190 30

YC6J170-33

B190 33

B170 33

東風康明斯發動機有限公司

東風康明斯發動機有限公司

廣西玉柴機器股份有限公司

東風康明斯發動機有限公司

東風康明斯發動機有限公司

廣西玉柴機器股份有限公司

東風康明斯發動機有限公司

東風康明斯發動機有限公司

4500

6700

6500

5900

5900

6494

5900

5900

118

136

125

125

140

125

140

125
