HXF5100GXFSG30型水罐消防車
|
【主要技術參數】 |
|||
|
產品商標 |
漢江牌 |
公告批次 |
246 |
|
產品名稱 |
水罐消防車 |
產品型號 |
HXF5100GXFSG30型水罐消防車 |
|
總質量(Kg) |
9775 |
罐體容積(m3) |
3.10 |
|
額定載質量(Kg) |
3100 |
外形尺寸 |
7065×2280×3140 |
|
整備質量(Kg) |
6300 |
貨廂尺寸 |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
2+3 |
載質量利用系數 |
|
|
接近角/離去角(°) |
21/13 |
前懸/后懸 |
1110/2050 |
|
軸數 |
2 |
軸距 |
3815 |
|
軸荷(Kg) |
2700/7075 |
最高車速(Km/h) |
90 |
|
其它 |
罐體總?cè)莘e:3.10立方米,水罐尺寸:1250×2200×1180mm,整體式側后防護結構,后防護離地高度:480mm,后伸:90mm。 |
||
|
【底盤技術參數】 |
|||
|
底盤型號 |
QL1110TKARY |
底盤名稱 |
載貨汽車底盤 |
|
商標名稱 |
五十鈴牌 |
生產企業 |
慶鈴汽車股份有限公司 |
|
外形尺寸 |
6075×2170×2330 |
輪胎數 |
6 |
|
接近角/離去角(°) |
21/30 |
輪胎規格 |
235/75R17.5 |
|
鋼板彈簧片數 |
8/10+6 |
前輪距 |
1680 |
|
燃料種類 |
柴油 |
后輪距 |
1650 |
|
排放標準 |
GB17691-2005(國III),GB3847-2005 |
||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
4HK1-TC |
慶鈴五十鈴(重慶)發動機有限公司 |
5193 |
129 |

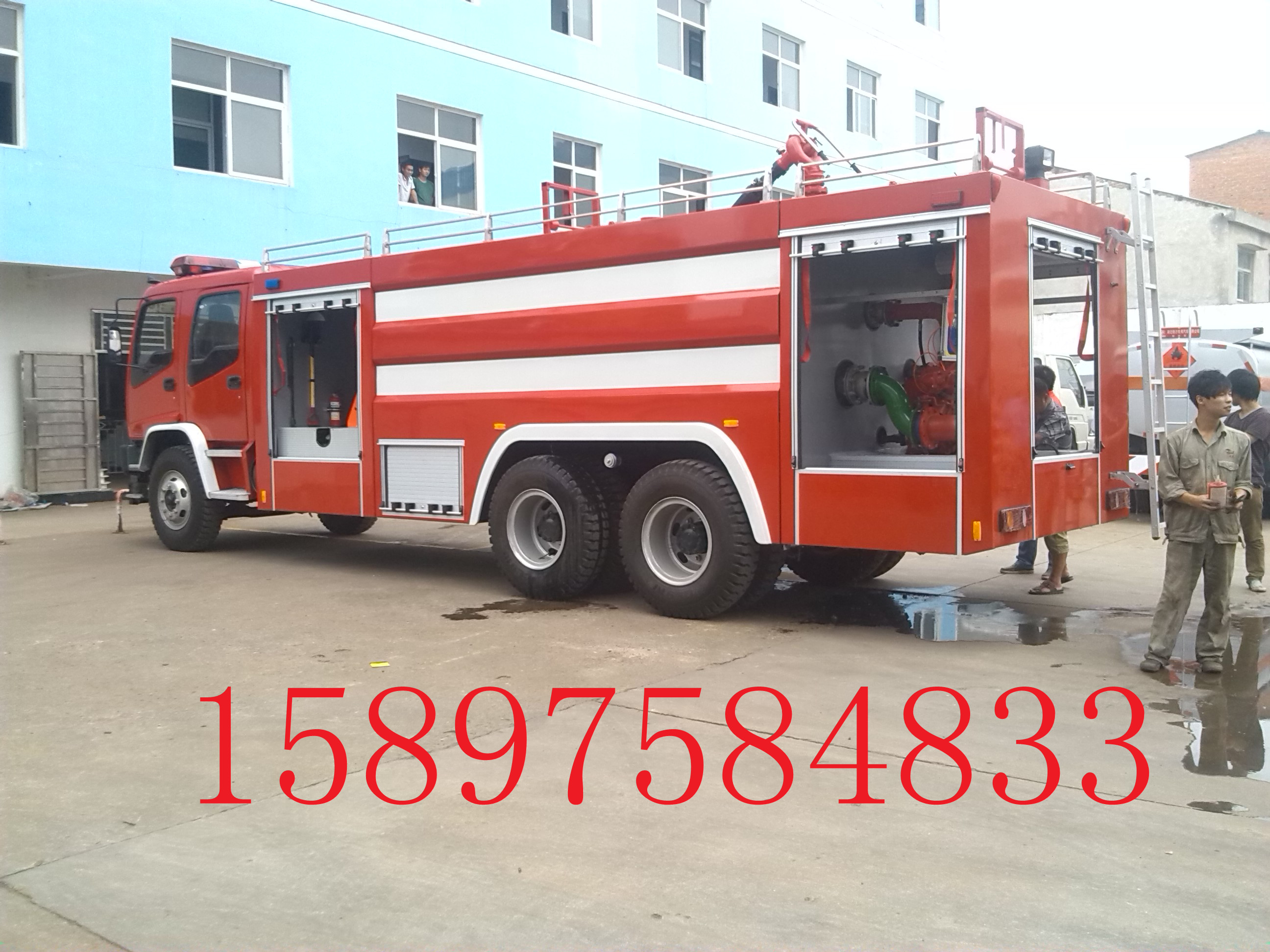

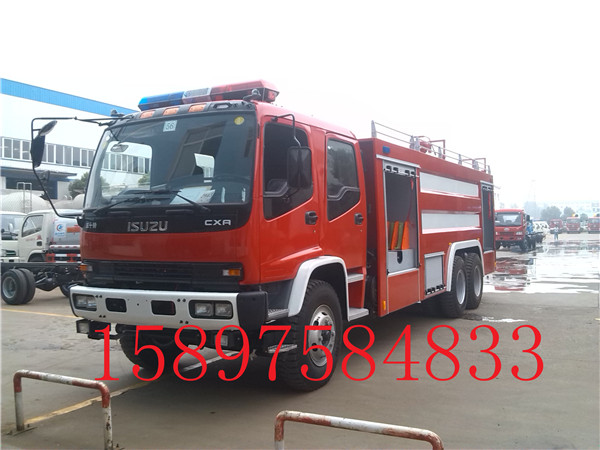

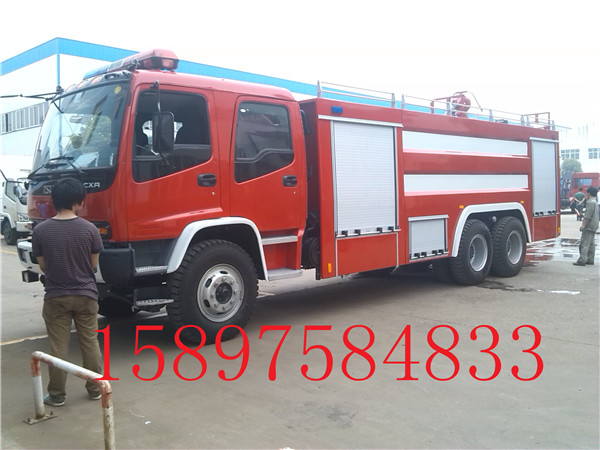

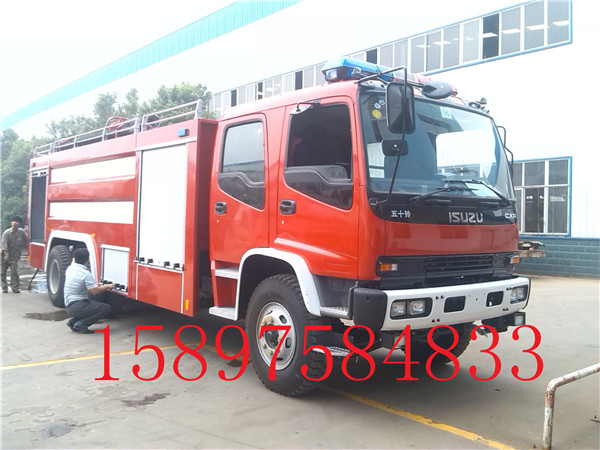

五十鈴后雙橋消防車輛
整個罐體分隔為泡沫罐與水罐,罐體總?cè)莘e為泡沫罐容積和水罐容積之和,其中泡沫罐容積為2.65立方米,泡沫比重為1130kg/立方米,泡沫罐罐體尺寸:長885mm 寬2300mm 高1304mm;水罐容積為9立方米,水罐罐體尺寸:長3000mm 寬2300mm 高1304m
消防泵
型 號：CB10/60型
流 量： 低壓60L/s
壓 力： 低壓1.0Mpa
引水時間：≤45s（吸深7m時）
9、消防炮（威斯特）
型 號：PL48
壓 力：1.0～1.2MPa
流 量：水50L/S，泡沫50L/S
射 程： 水≥65m 泡沫≥60m
回轉角度：水平360°，俯仰-30°～80°
整車結構
1、駕駛室、乘員室
結 構：平頭、雙排駕駛室。
座位設置：駕駛室3人，乘員室3人
設 備：除原車設備外，加裝有100W警報器、回轉警燈開關、取力器控制開關及指示燈、電臺電源線樁頭。
2、液罐/泡沫罐
材 質：優質碳鋼板
結 構：焊接式，內設防蕩板。
※2個入口孔，帶快速鎖緊及開啟裝置
※ 2個溢流閥裝置
※ 2個液位指示器
※ 2個排污口，手動閥控制
※ 進入液罐的內注水管徑為Φ80mm
3、水泵安裝形式：后置式
4、管路系統
內進水管路：1個Φ135mm的后進水，由罐體進入消防泵，裝1只Φ135mm蝶閥，連接液罐與水泵
外進水管路：泵外進水口管徑Φ135mm，并配有8米吸水管總。
出水管路：※ 水泵有2個Φ80mm球閥控制的支線出水口
