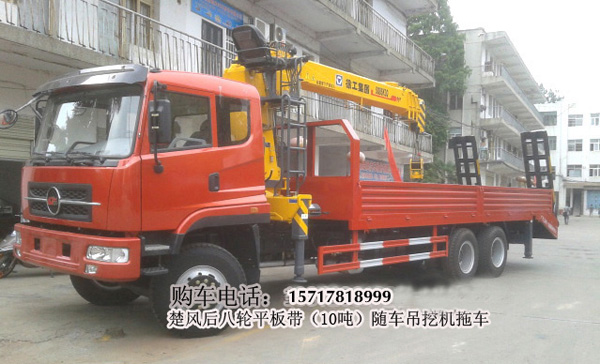

楚風平板隨車吊帶爬梯挖機拖車，楚風隨車吊平板挖機運輸車是一種通過液壓舉升及伸縮系統來實現貨物的升降、回轉、吊運的設備。我公司隨車吊底盤可選東風、解放、歐曼等各噸位。按吊機類型分為直臂式和折臂式，按噸位分為8噸、10噸、12噸、14噸、16噸。隨車吊又名：隨車起重運輸車，它廣泛適用于城市建設、工業工程、園林等材料與設備的吊裝及運輸。隨車吊可左右正反360度旋轉,也可全方位旋轉。東風隨車吊平板車結合載貨車、挖機運輸、吊機功能為一體的新款車型。此款車型在隨車吊的基礎上設計成平板運輸車，而且帶大型，可以拉220以上的挖機，并且帶貨廂可以拉貨，多功能型隨車吊。具有車窄，軸距短，轉彎半徑小，靈活性強，效率高等優點，同時我公司以可根據用戶使用要求不同進行個性化設計！可根據您的需要定制生產，不求最好，但求服務周到，歡迎廣大用戶來電咨詢，或者來廠實地參觀考察！我們將竭誠為每一位用戶用心服務！有不詳細之處請直接與我公司技術處聯系：15717818999 www.qzcjn.com
HQG5310JSQGD4型隨車起重運輸車
【底盤技術參數】
底盤型號
HQG1310GD4
底盤名稱
載貨汽車底盤
商標名稱
楚風牌
生產企業
湖北新楚風汽車股份有限公司
外形尺寸(mm)
9600,11300,11790×2480×2880,3250,3460
輪胎數
12
接近角/離去角(°)
32/18,32/15,32/14,32/13,32/11,32/10
輪胎規格
10.00-20 16PR,11.00-20 16PR,10.00R20 14PR,11.00R20 14PR
鋼板彈簧片數
9/9/10
前輪距(mm)
1950/1950
燃料種類
柴油
后輪距(mm)
1860/1860
排放標準
GB17691-2005國Ⅳ,GB3847-2005
發動機型號
發動機生產企業
排量(ml)
功率(Kw)
ISDe285 40
YC6L280-41
WP10.300E40
東風康明斯發動機有限公司
廣西玉柴機器股份有限公司
濰柴動力股份有限公司
6700
8424
9726
210
206
221
12噸吊機使用詳解圖：
楚風平板隨車吊帶爬梯挖機拖車，楚風隨車吊平板挖機運輸車選配吊機：
1：了解起重貨物的大小，找到貨物中心位置到吊機立柱中心的距離，根據距離查看吊機起重能力參數。
2：吊機起重能力（力矩）是固定的，吊機工作半徑越大。起重的貨物越輕，工作半徑越小，起重的貨物越重。（工作半徑是指力矩中心到吊鉤的水平距離。）
3：考慮吊機的起重大小與底盤大小的承受能力，大梁是選越大的越好，吊機大了而底盤小了，會使大梁變形和斷裂。底盤小了，發動機的功率就小，影響吊機的起重能力。所以我們考慮230mm的大梁時，就選擇3噸以下的吊機?？紤]250mm的大梁時，就考慮6噸以下的吊機。280mm的大梁可以選擇8噸以下的吊機。像后八輪和前四的底盤就可以考慮10噸以上的吊機。
4：我公司生產的吊機，是引進日本多田野先進技術，采用進口密封件。鋼板材料采用HG60和HG70高強度鋼板。
HQG5310JSQGD4型隨車起重運輸車
|
【主要技術參數】 |
|||
|
產品商標 |
楚風牌 |
公告批次 |
264 |
|
產品名稱 |
隨車起重運輸車 |
產品型號 |
HQG5310JSQGD4型隨車起重運輸車 |
|
總質量(Kg) |
31000 |
罐體容積(m3) |
|
|
額定載質量(Kg) |
15200,14900 |
外形尺寸(mm) |
10500,11500,12000×2500×3750,3950 |
|
整備質量(Kg) |
15605,15905 |
貨廂尺寸(mm) |
6000,7200,7800,8000×2300×550,800 |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
3 |
載質量利用系數 |
|
|
接近角/離去角(°) |
32/18,32/16,32/15,32/14,32/13,32/11 |
前懸/后懸(mm) |
1160/2090,1160/2790,1160/2540,1160/3290,1160/3040,1160/1740 |
|
軸數 |
4 |
軸距(mm) |
1950+3950+1350,1950+4250+1350,1950+4500+1350,1850+4600+1350,1950+5800+1350 |
|
軸荷(Kg) |
6150/6900/17950(并裝雙軸) |
最高車速(Km/h) |
90 |
|
其它 |
1.吊機型號/最大額定起升質量(kg)/吊機自重(kg)為:SQ12S或SQ12Z/12000/4600;SQ10S或SQ10Z/10000/4300;2長度/.軸距/后懸/離去角對應關系:10500/1950+3950+1350/2090/16,11500/1950+4250+1350/2790/14,11500/1950+4500+1350/2540/15,11500/1850+4600+1350/2540/15,12000/1950+4250+1350/3290/11,12000/1950+4500+1350/3040/13,12000/1850+4600+1350/3040/13,12000/1950+5800+1350/1740/18;3.可選裝同舉升能力的折疊臂式吊機,還可隨底盤選裝駕駛室及后組合燈;4.側防護裝置,材料材質為Q235A,連接方式:螺栓連接加焊接,后部防護裝置是整體結構形式,與車輛結構為一體,后防護裝置離地高度為500mm,SDe285 40,YC6L280-41,WP10.300E40發動機油耗值為46.6.該車應安裝具有衛星定位功能行駛記錄儀.ABS系統生產廠家/型號:廣州科密汽車電子控制技術股份有限公司/CM4XL-4S/4K. |
||
楚風平板隨車吊帶爬梯挖機拖車，楚風隨車吊平板挖機運輸車該車適用于公路路面機械、攤鋪機、鐵銑機、壓路機以及工程履帶設備等各種公路、市政、建筑大型施工機械設備的轉場運輸。它具有靈活方便、自主上下（各履帶式工程設備可自行上下平臺，無需其他任何起吊設備及輔助工具）、升降自如（跳板采用內隙自調液壓增力式裝置，可自行升降）的特點。首次采用串聯式平衡懸掛，運輸道路無論平整、凹凸，懸掛系統都能均衡受力，從而保證了車輛在運輸過程中安全無損壞。安裝防滑條，保證被運輸車輛的安全性。各種不同寬度的工程履帶設備均能上下。東風多功能平板運輸車省時、省錢、方便、快捷，是名副其實的“轉場大王”。主要解決現有的多功能貨物運輸車裝卸大型工程機械和油田設備時困難、裝卸長條型。每個爬梯帶雙彈簧付加兩個支腿，板材用12*12*8mm的方管制作，加12的槽鋼，橫梁加密，每250mm一跟。
隨車吊平板運輸車是隨車吊與平板運輸車的結合體，一車多用，既可用作隨車吊還可用于工程運輸車，或是貨物運輸；隨車吊平板運輸車常用于各種裝卸、安裝起重作業，尤其適用于野外起重，在車站、港口、倉庫、建筑工地 等狹窄場所作業。
常用的車型有東風隨車吊平板運輸車及天龍前四后八平板運輸車。
楚風平板隨車吊帶爬梯挖機拖車，楚風隨車吊平板挖機運輸車應了解的注意事項:
1：了解起重貨物的大小，找到貨物中心位置到吊機立柱中心的距離，根據距離查看吊機起重能力參數。
2：吊機起重能力（力矩）是固定的，吊機工作半徑越大。起重的貨物越輕，工作半徑越小，起重的貨物越重。（工作半徑是指力矩中心到吊鉤的水平距離。
3：考慮吊機的起重大小與底盤大小的承受能力，大梁是選越大的越好，吊機大了而底盤小了，會使大梁變形和斷裂。底盤小了，發動機的功率就小，影響吊機的起重能力。
楚風平板隨車吊帶爬梯挖機拖車，楚風隨車吊平板挖機運輸車專用性能特點：
1、隨車吊的吊機采用國內知名品牌吊機，24維卡套式管路接頭，高精密冷拔管徹底解決漏油問題。
2、進口油缸密封更加持久耐用；浮動式三點橋更好保護汽車大梁。
3、高強度鋼板制作，重量更輕，起重量更大。
4、全液壓，全回轉；超遠作業半徑，左右雙向操作。
5、回轉角度：±360度、可連續回轉，手油門可調節回轉速度和起吊速度。
6、采用H型支腿，各支腿可單獨調節以調整車架水平，支腿跨距大，整機穩定性好。
楚風平板隨車吊帶爬梯挖機拖車，楚風隨車吊平板挖機運輸車概述：
(帶平板)楚風后八輪國4隨車吊又名隨車起重運輸車、汽車吊，是將隨車起重機和楚風后八輪HQG1250GD4原裝國4排放隨車吊專用底盤有機組合在一起的一種運輸裝置，由起重臂，起重力矩，機架，H型支腿等部分組成。通過升降、變幅、伸縮，回轉、吊運等形式來實現隨車吊的機械動作。集吊裝卸、運輸于一體，具有體積小、重量輕、結構緊湊、操作簡便、作業效率高、安全可靠、裝運成本低等特點。
(帶平板)楚風后八輪國4隨車吊廣泛用于各種裝卸、安裝起重作業，尤其適用于野外起重、救險作業和在車站、港口、倉庫、建筑工地等狹窄場所作業。采用國內知名吊機及液壓泵系統，可根據用戶需求選用不同長度、噸位的貨廂或吊機。具備功率大，車速高、爬坡能力強，起升高度高，作業范圍大。可實現快速升降，高效、節能。具有機動靈活、方便高效、安全可靠等優點。
(帶平板)楚風后八輪國4隨車吊根據車型不同可選裝1噸、2噸、3.2噸、3.5噸、4噸、5噸、6.3噸、7噸、8噸、9噸、10噸、12噸、16噸吊機，可選用2節臂、3節臂或4節臂，還可選擇直臂或折臂式吊機，可選擇徐工、石煤、大力神、中聯、程力威等知名原裝吊機，也可選用不同長度的貨廂及不同噸位的吊機。
