山西串聯電抗器

[圖片1]山西串聯電抗器4、在大機組與系統并列時降低高壓母線上工頻穩態電壓，便于發電機同期并列；
5、防止發電機帶長線路可能出現的自勵磁諧振現象；

6、當采用電抗器中性點經小電抗接地裝置時，  電抗器（圖5）
還1、按結構及冷卻介質：分為空心式、鐵心式、干式、油浸式等，例如：干式空心電抗器、
干式鐵心電抗器、油浸鐵心電抗器、油浸空心電抗器、夾持式干式空心電抗器、繞包式干式空心電抗器、水泥電抗器等。
2、按接法：分為并聯電抗器和串聯電抗器。
3、按功能：分為限流和補償。
4、按用途：按具體用途細分，例如：限流電抗器、濾波電抗器、平波電抗器、功率因數補償

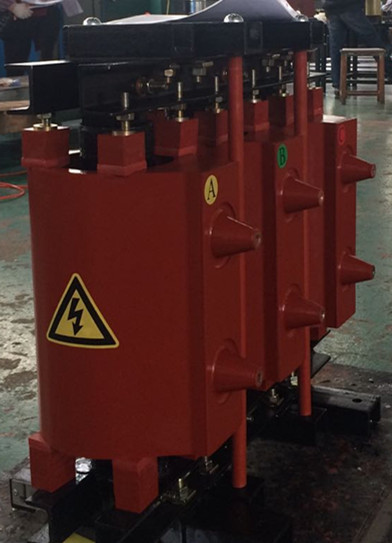

CKSC系列樹脂絕緣干式鐵芯串聯電抗器
1）產品用途：
該產品與并聯電抗器組相串聯，具有補償電網無功功率、提高功率因數、抑制諧波電流、限制合閘涌流等功能，適用于電力系統、電力化鐵道、冶金、石化等較高防火要求、電磁干擾要求和安裝空間有限的城網變電站、地下變電站和微機控制變電站等場所。
2）型號含義：
執行標準：
IEC289-88《電抗器》
GB10229-88《電抗器》
JB5346-98《電抗器》
DL462-92《高壓并聯電容器用串聯電抗器訂貨技術條件》
3)用戶在訂貨時需提供的參數:
(1).電抗器的額定容量；
(2).系統額定電壓及頻率；
(3).電容器端電壓；
(4).電抗器額定電抗或電抗率；
(5).額定電流及最大連續電流；
(6).動、熱穩定電流及持續時間；
(7).其它特殊要求。

4)CKSC 樹脂絕緣干式鐵芯串聯電抗器系列技術參數表: 絕緣水平:LI75AC35kV
型 號 并聯電
容器組
容量 電容額
定電壓 額定
電抗率 額定
容量 額定
電壓 額定
電流 額定
電抗 損 耗 外型尺寸(見附圖) 重 量
a b c d e f
(kVar) (kV) (%) (kVar) V A (Ω) (kW) (mm) (mm) (mm) (mm) (mm) (mm) (kg)
CKSC-15/10-5 300 11/√3 5 15 317.5 15.75 20.159 0.335 280 460 900 455 560 830 195
CKSC-18/10-6 11/√3 6 18 381.1 15.74 24.212 0.385 290 460 960 464 560 940 230
CKSC-36/10-12 12/√3 12 36 831.4 14.43 57.616 0.647 305 460 980 480 560 960 355
CKSC-30/10-5 600 11/√3 5 30 317.5 31.50 10.079 0.564 300 460 980 480 560 960 335
CKSC-36/10-6 11/√3 6 36 381.1 31.49 12.102 0.647 300 460 980 480 560 1020 355
CKSC-72/10-12 12/√3 12 72 831.4 28.87 28.798 1.087 330 460 1040 510 560 1120 560
CKSC-45/10-5 900 11/√3 5 45 317.5 47.24 6.721 0.764 310 460 1000 488 560 1020 395
CKSC-54/10-6 11/√3 6 54 381.1 47.23 8.069 0.876 310 460 1000 488 560 1100 400
CKSC-108/10-12 12/√3 12 108 831.4 43.30 19.201 1.474 350 520 1100 517 620 1170 655
CKSC-60/10-5 1200 11/√3 5 60 317.5 62.99 5.040 0.949 320 460 1020 488 560 1070 535
CKSC-72/10-6 11/√3 6 72 381.1 62.98 6.051 1.087 330 460 1050 509 560 1090 580
CKSC-144/10-12 12/√3 12 144 831.4 57.73 14.402 1.829 360 520 1130 526 620 1265 950
CKSC-75/10-5 1500 11/√3 5 75 317.5 78.74 4.032 1.121 320 460 1025 488 560 1160 495
CKSC-90/10-6 11/√3 6 90 381.1 78.72 4.841 1.285 340 460 1085 517 560 1125 615
CKSC-180/10-12 12/√3 12 180 831.4 72.17 11.520 2.162 370 520 1160 546 620 1330 1065
CKSC-90/10-5 1800 11/√3 5 90 317.5 94.49 3.360 1.285 340 460 1075 509 560 1120 660
CKSC-108/10-6 11/√3 6 108 381.1 94.46 4.035 1.474 350 460 1100 517 560 1155 770
CKSC-216/10-12 12/√3 12 216 831.4 86.60 9.600 2.479 380 520 1200 555 620 1370 1205
CKSC-105/10-5 2100 11/√3 5 105 317.5 110.24 2.880 1.443 340 520 1080 517 620 1225 715
CKSC-126/10-6 11/√3 6 126 381.1 110.21 3.458 1.654 350 520 1110 526 620 1270 805
CKSC-252/10-12 12/√3 12 252 831.4 101.03 8.229 2.783 390 520 1230 565 620 1390 1335
CKSC-120/10-5 2400 11/√3 5 120 317.5 125.98 2.520 1.595 350 520 1110 526 620 1245 745
CKSC-144/10-6 11/√3 6 144 381.1 125.95 3.026 1.829 350 520 1110 526 620 1375 83
