山西CKSC-18/10-6電網容量的擴大，使得系統短路容量的額定值迅速增大。  電抗器（圖6）
如在500kV變電所的低壓35kV側， 最大的三相對稱短路電流有效值已經接近50kA。

為了限制輸電線路的短路電流，保護電力設備，必須安裝電抗器，電抗器能夠減小
短路電流和使短路瞬間系統的電壓保持不變。
在電容器回路安裝阻尼電抗器（即串聯電抗器），電容器回路投入時起抑制涌流的
作用。同時與電容器組一起組成諧波回路，起各次諧波的濾波作用。如在500kV變
電所35kV無功補償裝置的電容器回路中，為了限制投入電容器時的涌流和抑制電力系
統的高次諧波，在35kV電容器回路中必須安裝阻尼電抗器，抑制3次諧波時，采用額
定電壓35kV，額定電感量26.2mH，額定電流350A干式空心單相戶外型阻尼電抗器，它與
2.52Mvar電容器對3次諧波形成諧振回路，即3次諧波濾波回路。
同樣，為了抑制5次及以上高次諧波，采用了額定電壓35kV，額定電感量9.2mH，額
定電流382A單相戶外型阻尼電抗器，它與2.52Mvar電容器對5次及以上高次諧波形成
諧振回路。起到了抑制高次諧波的作用，需要說明的是，在國家標準《電抗器》GB10
229—88和IEC289—88國際標準中均對阻尼電抗器的使用和技術條件作了規定。但目前

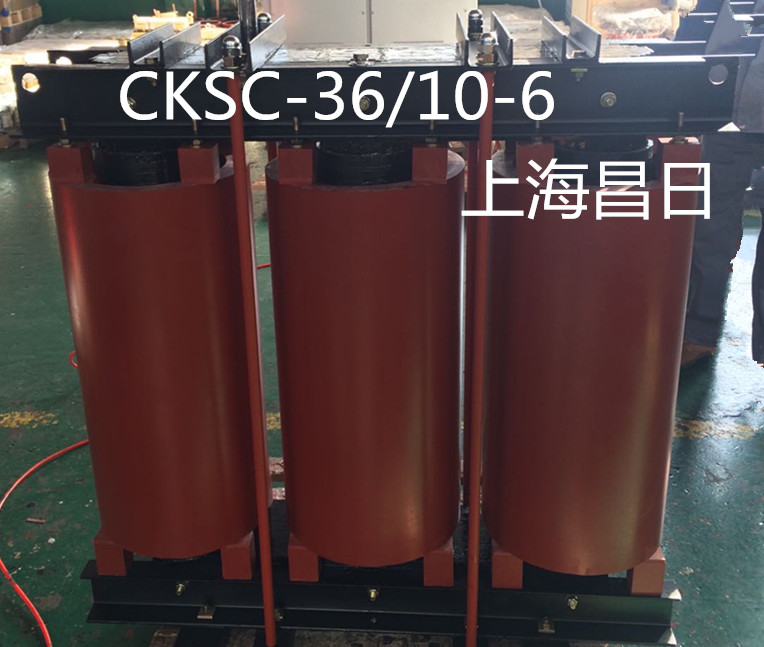

該產品與并聯電抗器組相串聯，具有補償電網無功功率、提高功率因數、抑制諧波電流、限制合閘涌流等功能，適用于電力系統、電力化鐵道、冶金、石化等較高防火要求、電磁干擾要求和安裝空間有限的城網變電站、地下變電站和微機控制變電站等場所。CKSC系列樹脂絕緣干式鐵芯串聯電抗器
1）產品用途：
該產品與并聯電抗器組相串聯，具有補償電網無功功率、提高功率因數、抑制諧波電流、限制合閘涌流等功能，適用于電力系統、電力化鐵道、冶金、石化等較高防火要求、電磁干擾要求和安裝空間有限的城網變電站、地下變電站和微機控制變電站等場所。3)用戶在訂貨時需提供的參數:
(1).電抗器的額定容量；
(2).系統額定電壓及頻率；
(3).電容器端電壓；
(4).電抗器額定電抗或電抗率；
(5).額定電流及最大連續電流；
(6).動、熱穩定電流及持續時間；
2）型號含義：
執行標準：
IEC289-88《電抗器》
GB10229-88《電抗器》
JB5346-98《電抗器》
DL462-92《高壓并聯電容器用串聯電抗器訂貨技術條件》

(7).其它特殊要求。
