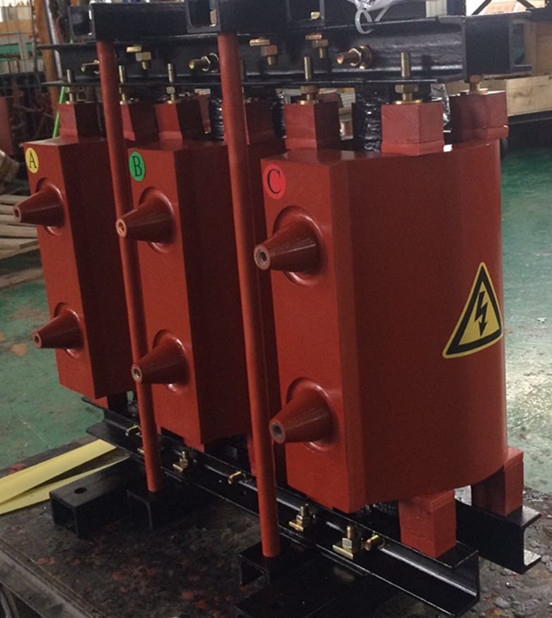

湖南CKSC-18/10-6廠家該產品與并聯電抗器組相串聯，具有補償電網無功功率、提高功率因數、抑制諧波電流、限制合閘涌流等功能，適用于電力系統、電力化鐵道、冶金、石化等較高防火要求、電磁干擾要求和安裝空間有限的城網變電站、地下變電站和微機控制變電站等場所。CKSC系列樹脂絕緣干式鐵芯串聯電抗器

1）產品用途：
該產品與并聯電抗器組相串聯，具有補償電網無功功率、提高功率因數、抑制諧波電流、限制合閘涌流等功能，適用于電力系統、電力化鐵道、冶金、石化等較高防火要求、電磁干擾要求和安裝空間有限的城網變電站、地下變電站和微機控制變電站等場所。3)用戶在訂貨時需提供的參數:
(1).電抗器的額定容量；
(2).系統額定電壓及頻率；
(3).電容器端電壓；
(4).電抗器額定電抗或電抗率；
(5).額定電流及最大連續電流；
(6).動、熱穩定電流及持續時間；
2）型號含義：
執行標準：
IEC289-88《電抗器》
GB10229-88《電抗器》
JB5346-98《電抗器》
DL462-92《高壓并聯電容器用串聯電抗器訂貨技術條件》

(7).其它特殊要求。 　　由此可見，發生串聯諧振時，分別對3次，5次，7次，9次及11次諧波，電抗率分別為11.1%，4%，2.04%，1.2%及0.83%。
　　但選擇電抗器電抗率時，不但要接近諧振頻率，還要使回路呈感性。這樣一來，若電網3次諧波突出，選電抗率K為12%-13%。若5次諧波突出，選K為4.5%-7%。若5次與3次均突出，選取電容器組分別串電抗率K為4.5%-7%及12%-13%的電抗器。
　　至于電抗器的容量，它等于所串電容器容量乘以電抗率，即QL=KQC。一般說來，只要給出所接電容器容量及額定電壓，及要求的電抗器電抗率。至于電抗器額定絕緣電壓、容量及額定電流等參數，由電抗器制造廠自行合理地解決了，不必要求用戶提供其它要求參數。
五、??? 串入電抗器后，電容器端電壓及補償容量的變化
　　由于系統電壓不變，而電抗器壓降又與電容器上壓降剛好相位相反，這樣必然造成電容器端電壓升高。由于電抗率是電抗器電抗值與電容器容抗值之比的百分數，電抗器上的壓降必然為電容器上的壓降乘以電抗率了。
　　即Uc-UL=UN (Uc,UL,UN分別為電容器，電抗器及系統電壓)
　　  Uc-kUc=UN
　　  Uc(1-k)=UN
　　  Uc=UN/(1-k)
　　由此可見，串電抗后，電容器電壓升高非1+k倍，而是1/（1-k），這樣，串入電抗后，電容器端電壓升高，其升高倍數如表所示。
