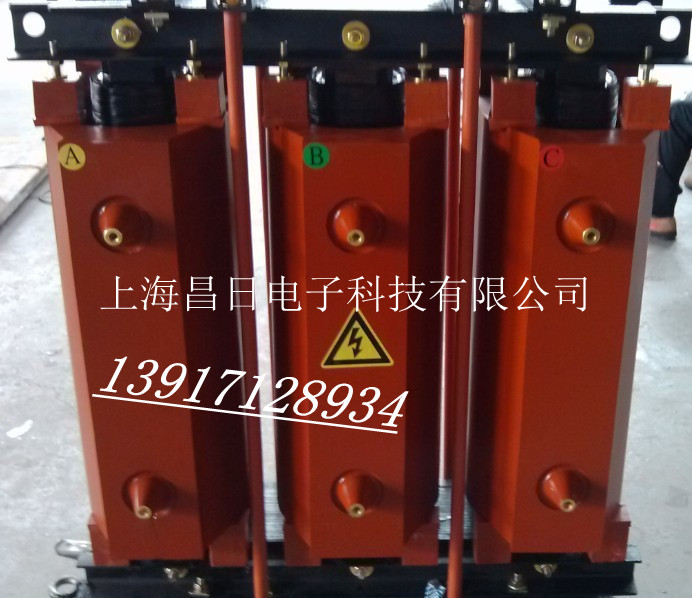

該產品與并聯電抗器組相串聯，具有補償電網無功功率、提高功率因數、抑制諧波電流、限制合閘涌流等功能，適用于電力系統、電力化鐵道、冶金、石化等較高防火要求、電磁干擾要求和安裝空間有限的城網變電站、地下變電站和微機控制變電站等場所。CKSC系列樹脂絕緣干式鐵芯串聯電抗器
1）產品用途：
該產品與并聯電抗器組相串聯，具有補償電網無功功率、提高功率因數、抑制諧波電流、限制合閘涌流等功能，適用于電力系統、電力化鐵道、冶金、石化等較高防火要求、電磁干擾要求和安裝空間有限的城網變電站、地下變電站和微機控制變電站等場所。3)用戶在訂貨時需提供的參數:
(1).電抗器的額定容量；
(2).系統額定電壓及頻率；
(3).電容器端電壓；
(4).電抗器額定電抗或電抗率；
(5).額定電流及最大連續電流；
(6).動、熱穩定電流及持續時間；
2）型號含義：
執行標準：
IEC289-88《電抗器》
GB10229-88《電抗器》
JB5346-98《電抗器》
DL462-92《高壓并聯電容器用串聯電抗器訂貨技術條件》

(7).其它特殊要求。 六、??? 嚴防補償電容器對諧波放大
　　接入母線的無功補償用電容器，電容電抗系統能與電力系統組成并聯諧振回路。如果某次諧波電流頻率，電容電抗會流過很大的諧振電流，可達原有電網諧波電流數十倍，電容器端電壓也產生很高過電壓，此種情況稱為諧波放大。
　　當系統存在諧波時，并聯補償用電容器支路串入電抗器，而系統若忽略電阻，則安全呈感性，可用等效電感表示。等效電路圖見圖一。
　　　　　　　　　　
　　　圖一. 等效阻抗圖
　　圖中In為系統某次諧波電流，也看作由一恒流源發出，L2為系統等值電感，L1為電容器所串電抗器電感，C為補償電容的電容。流入系統的諧波電流為Ins，流入電容器的諧波電流為Ins，由此可得
　　　Ins=In*（jωL1+1/jωc）/(jωL1+1/jωc+jωL2)
