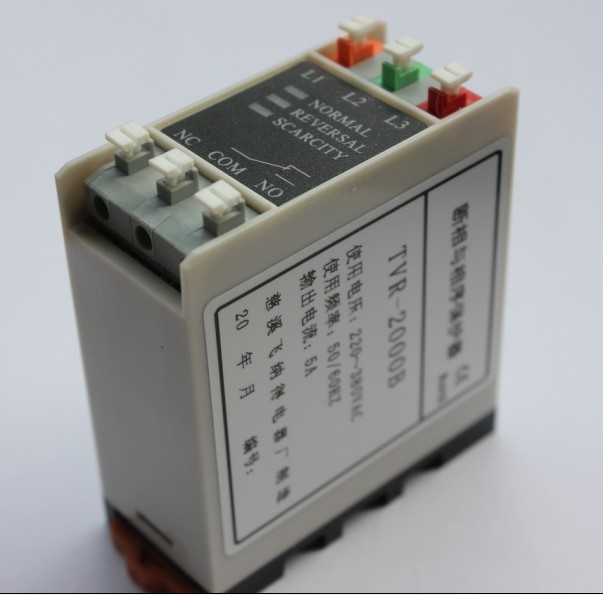

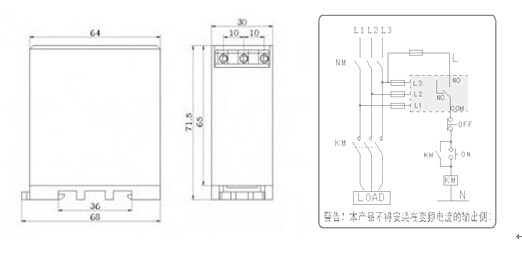

行車專用,斷相與相序保護繼電器,三相電流不平衡繼電器TVR-2000B接線方法

?

TVR-2000B系列斷相與相序保護繼電器,三相電流不平衡繼電器適用所有三相電源的斷相與相序保護繼電器,三相電流不平衡繼電器。通用性(3Ph 220V～440V、TVR-2000C（380V～660V）、 50Hz/60Hz均可使用)，斷相與相序保護繼電器,三相電流不平衡繼電器體積超小，外觀非常漂亮，是電器，電機正常，穩定工作的良伴侶，斷相與相序保護繼電器,三相電流不平衡繼電器作為對各種三相電動機及其它三相設備（如制冷壓縮機、水泵、風機、空壓機、電梯、注塑機），輸入電源的三相電壓缺相、逆相及三相電壓不平衡提供繼電保護。

斷相與相序保護繼電器,三相電流不平衡繼電器只對三相電源的電源側采樣！輸出繼電保護。

一、斷相與相序保護繼電器,三相電流不平衡繼電器保護特點

1.??????? 動態缺相、靜態缺相保護：指被保護設備在運行狀態或非運行狀態時，任意一相發生斷相故障。指示燈形式為：紅燈亮，并優先

2.??????? 錯相保護：防止L1、L2、L3三相交流電源相序接錯的一種保護措施。即時動作。指示燈形式為：黃燈亮；

3.?????? 電壓不平衡保護：指三相電壓不平衡將會影響設備安全運行的一種電壓不平衡率的保護。電壓不平衡率高于8%時。指示燈形式為：缺相紅燈亮，并優先

4.?????? 延時保護：有故障出現時監視器延時1~2秒后動作，繼電器釋放

5.?????? 防雷擊，抗浪涌功能：內置防雷，抗浪涌保護電路，大限度保護您的用電設備；

二、斷相與相序保護繼電器,三相電流不平衡繼電器性能特點

1.??? 斷相與相序保護繼電器,三相電流不平衡繼電器的保護功能不受線路或負載的電流大小，沖擊電流、不平衡電流和負載性質的影響。能夠全性能、全氣候長期工作。功耗不大于2W；

2.??? 用于電機保護時對電機接線方式無要求；

3.??? 斷相與相序保護繼電器,三相電流不平衡繼電器符合GB/T 14048.1-2000、GB14048.5-2001 eqv IEC60947-1:1999；

4??? . 斷相與相序保護繼電器,三相電流不平衡繼電器的EMC符合GB4343-1995的無線電干擾特性測量方法和允許值；

?
