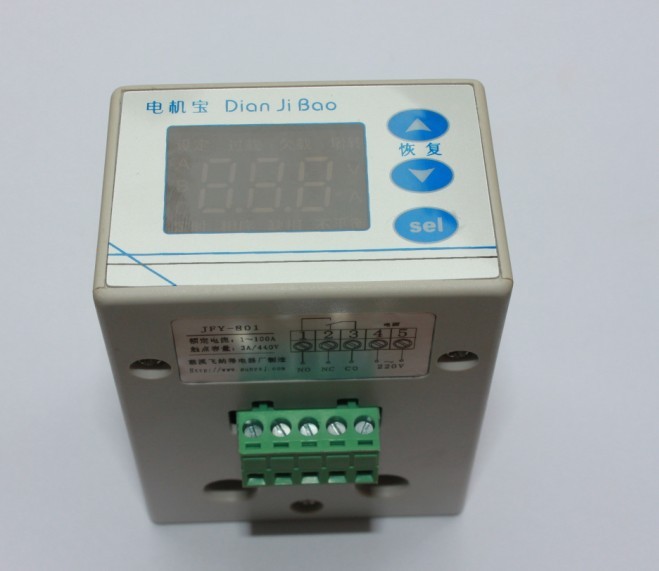

電控箱專用，電動機保護器，電機斷相保護器JFY-801主要功能
?
?一、??? 電動機保護器，電機斷相保護器概述
電動機保護器，電機斷相保護器是一款智能型電動機保護器，電機斷相保護器，是傳統熱繼電器的升級換代產品。電動機保護器，電機斷相保護器采用數字處理技術，高亮度LED顯示，通過內置的電流互感器檢測電動機的三相負載電流，電動機保護器，電機斷相保護器可以顯示三相電流并根據電流判斷是否存在過載、欠載、缺相、三相電流不平衡等故障。當發生上述故障時，電動機保護器，電機斷相保護器內部繼電器觸點斷開，切斷電動機電源。
二、??? 電動機保護器，電機斷相保護器主要功能
l???????? 電流顯示
l???????? 過載保護
l???????? 欠載保護
l???????? 缺相保護
l???????? 三相不平衡保護
l???????? 自動恢復
l???????? 故障電流鎖定
l???????? 內置時間繼電器功能
三、??? 電動機保護器，電機斷相保護器主要技術指標
|
指? 標 |
型? 號 |
單位 |
||||
|
JFY-801 |
JFY-802 |
JFY-808 |
JFY-811 |
JFY-813 |
||
|
額定電流設定范圍 |
1～100 |
1～30 |
3～90 |
1～1000 |
0.2～10 |
A |
|
電流量程 |
150 |
150 |
450 |
1000 |
15 |
A |
|
電流測量精度 |
±1% |
- |
||||
|
電源電壓 |
AC 220V |
V |
||||
|
觸點容量 |
3A/440VAC（純阻性負載） |
- |
||||
四、??? 電動機保護器，電機斷相保護器操作指南
l? 查看A、B、C三相電流
正常工作時顯示的是三相平均電流，按“Sel”鍵可以切換顯示A、B、C三相電流。發生過載、欠載、缺相、三相不平衡等故障時顯示電流閃爍，表示這是鎖定在發生故障那一刻的電流（這時電動機已斷電，實際電流為0）。
l? 電動機額定電流值設置（整定電流）
長按“Sel”鍵2秒，顯示“設定”，用“5”或“6”鍵改變設定值（按住“5”或“6”鍵不放可連發），設置后按“Sel”鍵退出設置狀態。
l? 告警（保護）狀態恢復
發生過載、欠載、缺相或三相不平衡等告警時，會在顯示屏上閃爍顯示“過載”、“欠載”、“缺相”、“不平衡”等字樣，繼電器斷開，并且鎖定在斷開狀態。這時只要按“5”或“6”鍵即可從保護鎖定狀態恢復。
l? 參數設置
在顯示電流的狀態下，長按“5”鍵5秒，進入?yún)?shù)設置狀態，這時顯示器上顯示“Fxx”，其中xx是兩位數字，表示參數代碼。用“5”或“6”鍵可選擇參數代碼，按“Sel”鍵則顯示該參數代碼對應的參數值，這時再用“5”或“6”鍵即可對參數值進行設置，設置完成后再按“Sel”鍵，回到顯示參數代碼狀態。
?
?
