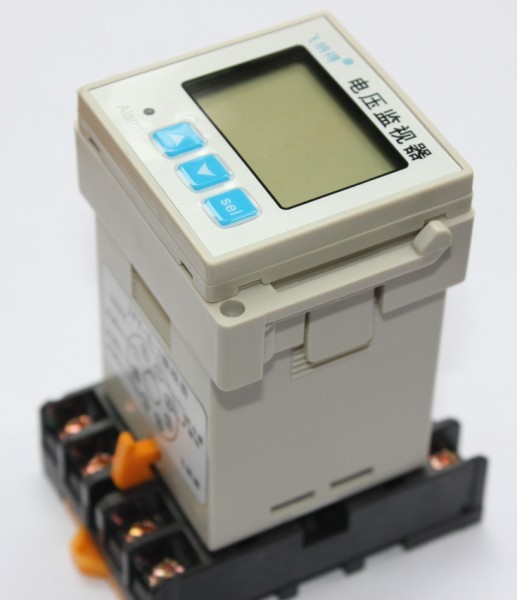

數字式電子欠壓繼電器JFY-5-1安裝圖

一．           欠壓繼電器概述

1. 欠壓繼電器特點

欠壓繼電器是一種多功能智能型欠壓繼電器或三相用電設備的監測和保護器件，采用微控制器和數字處理技術，集電壓顯示、過欠壓保護、缺相保護、相序保護和計時計次功能于一體，中文液晶顯示，采用功能大的微處理器芯片和非易失存儲技術，欠壓繼電器具有操作簡便、功能齊全，性能穩定，顯示直觀、體積小巧、性高等特點。

2. 欠壓繼電器適用范圍

欠壓繼電器可廣泛應用于各種欠壓繼電器控制系統，替代傳統的相序繼電器和過欠壓保護器，欠壓繼電器可在電源發生過壓保護、欠壓保護、缺相保護、錯相保護等故障時通過繼電器輸出的形式,給用戶提供報警輸出和保護電路動作輸出的觸點控制信號，起到報警和保護作用。

二．   欠壓繼電器技術參數JFY-5-1

     電壓顯示  過欠壓保護  缺相保護  相序保護  計時和計次  故障記錄  聲光報警

1.電源電壓：三相280V～450V AC                2.電壓測量精度：±1%             3.輸出觸點容量：5A/250VAC                          4.工作環境：溫度-20C～70C濕度85%，無凝露    5.頻率：50/60HZ                  6.外形尺寸：（長*寬*高）：48*48*90mm

三、    欠壓繼電器 操作指南

1.顯示功能

欠壓繼電器在正常顯示時，液晶顯示屏中間顯示的是當前的電源電壓值(AB相之間的電壓)

2.告警功能

當欠壓繼電器發生電源過欠壓、缺相、錯相等故障時，液晶顯示屏閃爍顯示“過壓”、“欠壓”、“缺相”、“錯相”等字樣，繼電器輸出觸點斷開。JFY-5-1同時發出聲光報警，可按任意鍵消除告警音和故障時間。

n          3.設置過欠壓值

長按“Sel”鍵2秒，液晶顯示屏上顯示“設定”和“過壓”字樣，這時用“▲ ▼ ”鍵改變過電壓設定值（“▲”鍵增1V，“▼”鍵減1V，按住不放超過0.5秒則快速增減）。再按一次“Sel”鍵可按同樣方法設置欠電壓值，完成后再按“Sel”鍵退出設置狀態。(注：過欠壓值也可用內部參數F11和F12設置，效果是一樣的)。

欠壓繼電器過壓值設到大會顯示“OFF”，表示關閉過壓告警功能；欠壓值設到小會顯示“OFF”，表示關閉欠壓告警功能。
