缺相與錯相保護器，相序保護JFY-5-1如何設置

缺相與錯相保護器，相序保護JFY-5-1如何設置

一．           缺相與錯相保護器，相序保護概述

1. 缺相與錯相保護器，相序保護特點

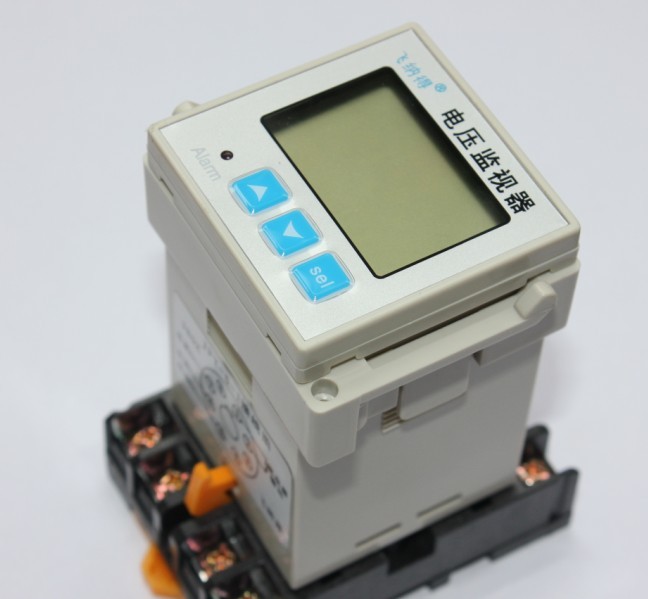

缺相與錯相保護器，相序保護是一種多功能智能型缺相與錯相保護器，相序保護或三相用電設備的監測和保護器件，采用微控制器和數字處理技術，集電壓顯示、過欠壓保護、缺相保護、相序保護和計時計次功能于一體，缺相與錯相保護器，相序保護中文液晶顯示，采用功能大的微處理器芯片和非易失存儲技術，具有操作簡便、功能齊全，性能穩定，顯示直觀、體積小巧、性高等特點。

2. 缺相與錯相保護器，相序保護適用范圍

缺相與錯相保護器，相序保護可廣泛應用于各種缺相與錯相保護器，相序保護控制系統，替代傳統的缺相與錯相保護器，相序保護和過欠壓保護器，缺相與錯相保護器，相序保護可在電源發生過壓保護、欠壓保護、缺相保護、錯相保護等故障時通過繼電器輸出的形式,給用戶提供報警輸出和保護電路動作輸出的觸點控制信號，起到報警和保護作用。

二．   缺相與錯相保護器，相序保護技術參數JFY-5-1

     電壓顯示  過欠壓保護  缺相保護  相序保護  計時和計次  故障記錄  聲光報警

     1.電源電壓：三相280V～450V AC     2.電壓測量精度：±1%

     3.輸出觸點容量：5A/250VAC         4.工作環境：溫度-20C～70C濕度85%，無凝露

     5.頻率：50/60HZ                   6.外形尺寸：（長*寬*高）：48*48*90mm

三、    缺相與錯相保護器，相序保護 操作指南

1.顯示功能

在正常顯示時，液晶顯示屏中間顯示的是當前的電源電壓值(AB相之間的電壓)

2.告警功能

當發生電源過欠壓、缺相、錯相等故障時，液晶顯示屏閃爍顯示“過壓”、“欠壓”、“缺相”、“錯相”等字樣，繼電器輸出觸點斷開。JFY-5-1同時發出聲光報警，可按任意鍵消除告警音和故障時間。

n          3.設置過欠壓值

長按“Sel”鍵2秒，液晶顯示屏上顯示“設定”和“過壓”字樣，這時用“▲ ▼ ”鍵改變過電壓設定值（“▲”鍵增1V，“▼”鍵減1V，按住不放超過0.5秒則快速增減）。再按一次“Sel”鍵可按同樣方法設置欠電壓值，完成后再按“Sel”鍵退出設置狀態。(注：過欠壓值也可用內部參數F11和F12設置，效果是一樣的)。

過壓值設到大會顯示“OFF”，表示關閉過壓告警功能；欠壓值設到小會顯示“OFF”，表示關閉欠壓告警功能。

n          4. 內部參數設置

在顯示電壓狀態，長按“▲ ”鍵5秒，進入參數設置狀態，這時顯示器上顯示“Fxx”，其中xx是兩位數字，表示參數代碼。用“▲ ”或“▼ ”鍵可選擇參數代碼，按“Sel”鍵則顯示該參數代碼對應的參數值，這時再用“▲ ”或“▼ ”鍵即可對參數值進行設置，設置完成后再按“Sel”鍵，回到顯示參數代碼狀態。
