一、 馬達保護器 概述

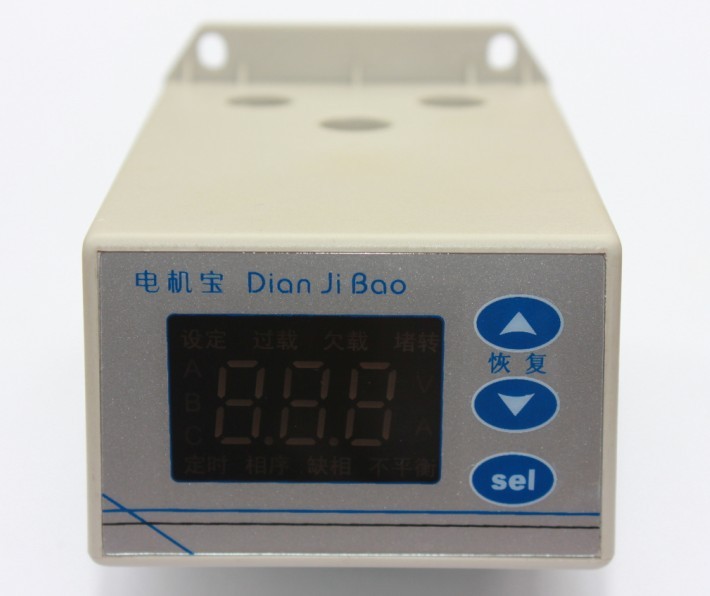

馬達保護器 是一款智能型馬達保護器 ，是傳統熱繼電器的升級換代產品。馬達保護器 采用數字處理技術，高亮度LED顯示，通過內置的電流互感器檢測電動機的三相負載電流，馬達保護器 可以顯示三相電流并根據電流判斷是否存在過載、欠載、缺相、三相電流不平衡等故障。當發生上述故障時，馬達保護器 內部繼電器觸點斷開，切斷電動機電源。
二、 馬達保護器 主要功能
l 電流顯示
l 過載保護
l 欠載保護
l 缺相保護
l 三相不平衡保護
l 自動恢復
l 故障電流鎖定
l 內置時間繼電器功能
三、 馬達保護器 主要技術指標
|
指 標 |
型 號 |
單位 |
||||
|
JFY-801 |
JFY-802 |
JFY-808 |
JFY-811 |
JFY-813 |
||
|
額定電流設定范圍 |
1～100 |
1～30 |
3～90 |
1～1000 |
0.2～10 |
A |
|
電流量程 |
150 |
150 |
450 |
1000 |
15 |
A |
|
電流測量精度 |
±1% |
- |
||||
|
電源電壓 |
AC 220V |
V |
||||
|
觸點容量 |
3A/440VAC（純阻性負載） |
- |
||||
四、 馬達保護器 操作指南
l 查看A、B、C三相電流
正常工作時顯示的是三相平均電流，按“Sel”鍵可以切換顯示A、B、C三相電流。發生過載、欠載、缺相、三相不平衡等故障時顯示電流閃爍，表示這是鎖定在發生故障那一刻的電流（這時電動機已斷電，實際電流為0）。
l 電動機額定電流值設置（整定電流）
長按“Sel”鍵2秒，顯示“設定”，用“5”或“6”鍵改變設定值（按住“5”或“6”鍵不放可連發），設置后按“Sel”鍵退出設置狀態。
l 告警（保護）狀態恢復
發生過載、欠載、缺相或三相不平衡等告警時，會在顯示屏上閃爍顯示“過載”、“欠載”、“缺相”、“不平衡”等字樣，繼電器斷開，并且鎖定在斷開狀態。這時只要按“5”或“6”鍵即可從保護鎖定狀態恢復。
l 參數設置
在顯示電流的狀態下，長按“5”鍵5秒，進入參數設置狀態，這時顯示器上顯示“Fxx”，其中xx是兩位數字，表示參數代碼。用“5”或“6”鍵可選擇參數代碼，按“Sel”鍵則顯示該參數代碼對應的參數值，這時再用“5”或“6”鍵即可對參數值進行設置，設置完成后再按“Sel”鍵，回到顯示參數代碼狀態。
內部參數代碼如下表所示：
|
類別 |
代碼 |
參數名稱 |
設定范圍 |
出廠 設定 |
單位 |
備注 |
|
|
過載保護類 |
F11 |
電動機額定電流 （整定電流） |
JFY-801 |
1.0 – 100 |
20 |
A |
這個參數可以直接長按Sel鍵設定 |
|
JFY-802 |
1.0 – 30.0 |
10 |
|||||
|
JFY-808 |
3.0 – 90.0 |
20 |
|||||
|
JFY-811 |
1～1000 |
20 |
|||||
|
JFY-813 |
0.2～10 |
3 |
|||||
|
F12 |
反時限曲線 |
0 - 5 |
1 |
- |
0表示定時限，1-5為反時限，請參見工作原理說明，JFY-801無此參數 |
||
|
F13 |
定時限動作時間 |
0.1 – 60.0 |
3.0 |
秒 |
在F12=0時起作用 |
||
|
欠載保護類 |
F14 |
欠載動作點 |
0 - 80 |
20 |
% |
電流低于額定電流（F11）的設定百分比時，產生欠載告警 |
|
|
F15 |
欠載動作時間 |
0.1 – 60.0 OFF |
OFF |
秒 |
“OFF”表示關閉欠載保護功能 |
||
|
缺相和三相不平衡類 |
F21 |
三相不平衡動作點 |
1 – 50 |
20 |
% |
|
|
|
F22 |
三相不平衡動作時間 |
0.1 – 60.0 OFF |
5.0 |
秒 |
缺相或三相不平衡動作時間設為“OFF”表示關閉缺相或三相不平衡告警功能 |
||
|
F23 |
缺相動作時間 |
0.1 – 60.0 OFF |
2.0 |
秒 |
|||
|
自動恢復類 |
F51 |
自動恢復次數 |
0 - 10 |
1 |
次 |
F51設為0表示不允許自動恢復; 具體設置方法參見工作原理說明
|
|
|
F52 |
自動恢復間隔時間 |
0.1 – 99.9 |
15.0 |
分鐘 |
|||
|
F53 |
重復故障間隔時間 |
1 - 999 |
60 |
分鐘 |
|||
|
附加功能類 |
F61 |
上電延時 |
0 – 999 |
0 |
秒 |
通電若干秒后再吸合繼電器，相當于一個時間繼電器功能 |
|
|
|
End |
退出設置狀態 |
- |
||||
