水泵綜合保護器,磁力泵低電流保護器JFY-801工作原理
一、 水泵綜合保護器,磁力泵低電流保護器概述

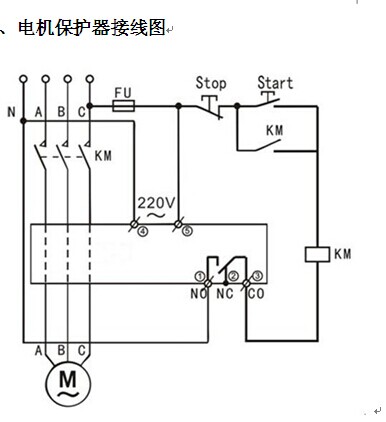

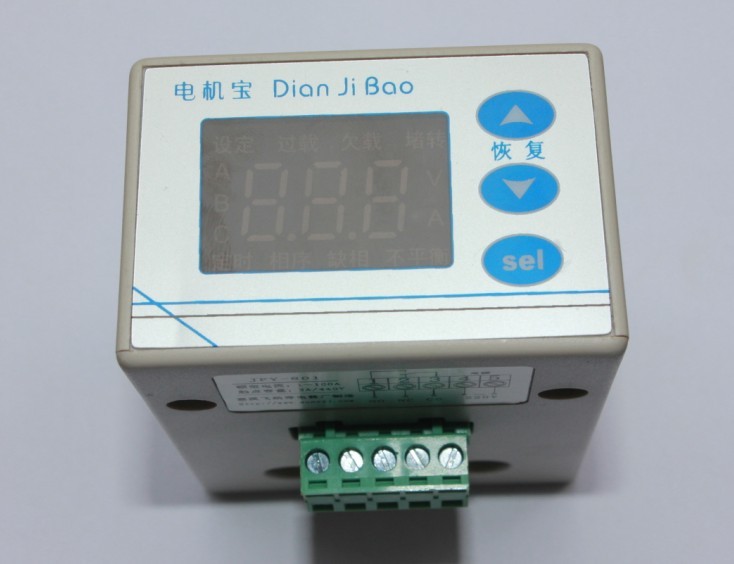

電動機保護器是一款智能型水泵綜合保護器,磁力泵低電流保護器，是傳統熱繼電器的升級換代產品。水泵綜合保護器,磁力泵低電流保護器采用數字處理技術，高亮度LED顯示，通過內置的電流互感器檢測電動機的三相負載電流，水泵綜合保護器,磁力泵低電流保護器可以顯示三相電流并根據電流判斷是否存在過載、欠載、缺相、三相電流不平衡等故障。當發生上述故障時，水泵綜合保護器,磁力泵低電流保護器內部繼電器觸點斷開，切斷電動機電源。
二、 水泵綜合保護器,磁力泵低電流保護器主要功能
l 電流顯示
l 過載保護
l 欠載保護
l 缺相保護
l 三相不平衡保護
l 自動恢復
l 故障電流鎖定
l 內置時間繼電器功能
三、 水泵綜合保護器,磁力泵低電流保護器主要技術指標
|
指 標 |
型 號 |
單位 |
||||
|
JFY-801 |
JFY-802 |
JFY-808 |
JFY-811 |
JFY-813 |
||
|
額定電流設定范圍 |
1～100 |
1～30 |
3～90 |
1～1000 |
0.2～10 |
A |
|
電流量程 |
150 |
150 |
450 |
1000 |
15 |
A |
|
電流測量精度 |
±1% |
- |
||||
|
電源電壓 |
AC 220V |
V |
||||
|
觸點容量 |
3A/440VAC（純阻性負載） |
- |
||||
四、 水泵綜合保護器,磁力泵低電流保護器操作指南
l 查看A、B、C三相電流
正常工作時顯示的是三相平均電流，按“Sel”鍵可以切換顯示A、B、C三相電流。發生過載、欠載、缺相、三相不平衡等故障時顯示電流閃爍，表示這是鎖定在發生故障那一刻的電流（這時電動機已斷電，實際電流為0）。
l 電動機額定電流值設置（整定電流）
長按“Sel”鍵2秒，顯示“設定”，用“5”或“6”鍵改變設定值（按住“5”或“6”鍵不放可連發），設置后按“Sel”鍵退出設置狀態。
l 告警（保護）狀態恢復
發生過載、欠載、缺相或三相不平衡等告警時，會在顯示屏上閃爍顯示“過載”、“欠載”、“缺相”、“不平衡”等字樣，繼電器斷開，并且鎖定在斷開狀態。這時只要按“5”或“6”鍵即可從保護鎖定狀態恢復。
l 參數設置
在顯示電流的狀態下，長按“5”鍵5秒，進入參數設置狀態，這時顯示器上顯示“Fxx”，其中xx是兩位數字，表示參數代碼。用“5”或“6”鍵可選擇參數代碼，按“Sel”鍵則顯示該參數代碼對應的參數值，這時再用“5”或“6”鍵即可對參數值進行設置，設置完成后再按“Sel”鍵，回到顯示參數代碼狀態。
內部參數代碼如下表所示：
|
類別 |
代碼 |
參數名稱 |
設定范圍 |
出廠 設定 |
單位 |
備注 |
|
|
過載保護類 |
F11 |
電動機額定電流 （整定電流） |
JFY-801 |
1.0 – 100 |
20 |
A |
這個參數可以直接長按Sel鍵設定 |
|
JFY-802 |
1.0 – 30.0 |
10 |
|||||
|
JFY-808 |
3.0 – 90.0 |
20 |
|||||
|
JFY-811 |
1～1000 |
20 |
|||||
|
JFY-813 |
0.2～10 |
3 |
|||||
|
F12 |
反時限曲線 |
0 - 5 |
1 |
- |
0表示定時限，1-5為反時限，請參見工作原理說明，JFY-801無此參數 |
||
|
F13 |
定時限動作時間 |
0.1 – 60.0 |
3.0 |
秒 |
在F12=0時起作用 |
||
|
欠載保護類 |
F14 |
欠載動作點 |
0 - 80 |
20 |
% |
電流低于額定電流（F11）的設定百分比時，產生欠載告警 |
|
|
F15 |
欠載動作時間 |
0.1 – 60.0 OFF |
OFF |
秒 |
“OFF”表示關閉欠載保護功能 |
||
|
缺相和三相不平衡類 |
F21 |
三相不平衡動作點 |
1 – 50 |
20 |
% |
|
|
|
F22 |
三相不平衡動作時間 |
0.1 – 60.0 OFF |
5.0 |
秒 |
缺相或三相不平衡動作時間設為“OFF”表示關閉缺相或三相不平衡告警功能 |
||
|
F23 |
缺相動作時間 |
0.1 – 60.0 OFF |
2.0 |
秒 |
|||
|
自動恢復類 |
F51 |
自動恢復次數 |
0 - 10 |
1 |
次 |
F51設為0表示不允許自動恢復; 具體設置方法參見工作原理說明
|
|
|
F52 |
自動恢復間隔時間 |
0.1 – 99.9 |
15.0 |
分鐘 |
|||
|
F53 |
重復故障間隔時間 |
1 - 999 |
60 |
分鐘 |
|||
|
附加功能類 |
F61 |
上電延時 |
0 – 999 |
0 |
秒 |
通電若干秒后再吸合繼電器，相當于一個時間繼電器功能 |
|
|
|
End |
退出設置狀態 |
- |
||||
