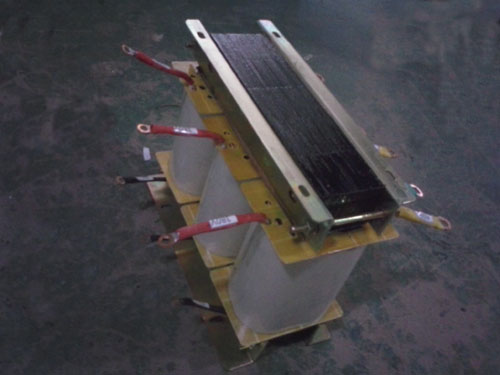

QZB-260KW自耦變壓器

QZB-260KW自耦變壓器適用于交流50Hz ，額定電壓380V/660V三相鼠籠型感應電動機，作不頻繁操作條件下的降壓起動，利用變壓器降壓的特點，降低電動機的起動電流，以改善電動機起動時對輸電網絡的影響。變壓器按GB14048.4及相關標準設計、制造與檢驗。電源與輸入抽頭100%對接，電機與輸出抽頭65%相接，80%抽頭一般空著不接，如起動有困難時可改接80%抽頭。380V電壓輸出65%抽頭電壓為247V，80%抽頭電壓為304V；660V電壓輸出65%抽頭為429V，80%抽頭電壓為528V.
產品特點：QZB自耦變壓器與同容量的一般變壓器相比較具有體積小、結構簡單等優點，尤其在變壓比接近1的場合顯得特別經濟。其結構特點如下：1,節能低噪：采用優質冷軋硅鋼片、耐高
溫的絕緣材質及特殊真空浸漆工藝，使變壓器更加節能、更加寧靜。2，高可靠性：結構合理，在質保體系及可靠性工程等方面進行大量的基礎研究及可靠性認證，性能指標完全符合變壓器國家相關標準要求，運行可靠，可長期負載連續工作。3，環保特性：具有耐熱性，防潮性，穩定性，化學兼容性，低溫性。
   由于自耦變壓器一、二次之間有電的直接聯系，當高壓側過電壓時會引起低壓側嚴重過電壓。為了避免這種危險，一、二次都必須裝設避雷器，不要認為一、二次繞組是串聯的，一次已裝、二次就可省略。
   QZB自耦變壓器是只有一個繞組的變壓器，當作為降壓變壓器使用時，從繞組中抽出一部分線匝作為二次繞組；當作為升壓變壓器使用時，外施電壓只加在繞組的部分線匝上。通常把同時屬于一次和二次的那部分繞組稱為公共繞組，其余部分稱為串聯繞組，同容量的自藕變壓器與普通變壓器相比，不但尺寸小，而且效率高，并且變壓器容量越大，電壓越高這個優點就越加突出。因此隨著電力系統的發展、電壓等級的提高和輸送容量的增大，自藕變壓器由于其容量大、損耗小、造價低而得到廣泛應用。
 外形尺寸:長×寬×高，安裝尺寸，長×寬， 安裝孔徑，如下：
QZB-14～22kw  300×140×230 225×110 φ8 18
QZB-30kw  300×150×230 225×120 φ8 21
QZB-40kw 360×165×255 280×120 φ10 31.3
QZB-45kw 360×165×255 280×120 φ10 32.5
QZB-55kw 360×175×285 280×120 φ10 37
QZB-75kw  360×185×285 280×130 φ10 46
QZB-90kw 390×195×310 310×155 φ10 54.5
QZB-115kw  420×205×330 310×165 φ10 60.5
QZB-135kw 420×230×335 310×170 φ10 70.5
QZB-160kw  470×240×375 310×140 φ10 90.5
QZB-190kw  470×260×375 310×150 φ10 101
QZB-225kw  550×260×420 310×160 φ12 129.5
QZB-260kw  580×280×420 310×170 φ12 131
QZB-300kw  600×270×420 310×175 φ12 159
QZB-320kw  600×270×420 310×175 φ12 160
QZB-350kw  600×350×460 400×200 φ16
QZB-400kw  600×350×460 400×205 φ16
QZB-450kw  650×350×460 400×205 φ16
QZB-500kw  750×380×500 400×205 φ16
QZB-600kw  750×400×500 400×205 φ16
