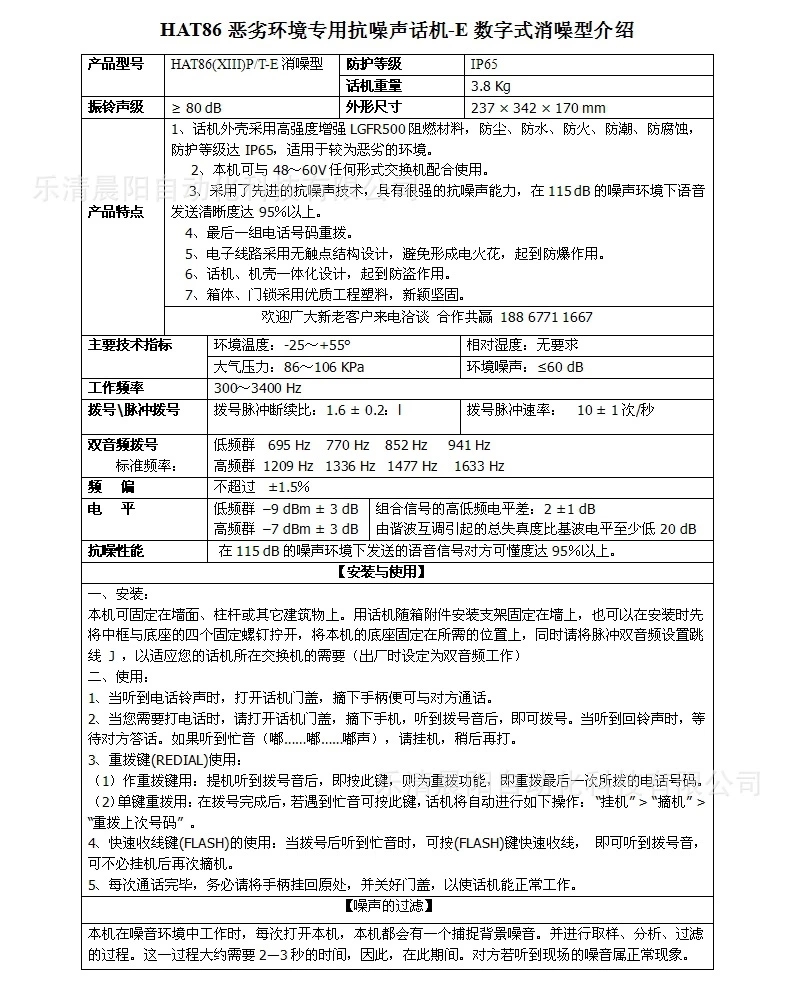

特種防護電話機HAT86(XIII)P/T-E消噪型

HAT86(XIII)P/T-E數字式抗噪聲型 使用說明書

HAT86(XIII)P/T-E數字式抗噪聲型室外電話機是在本廠生產的抗惡劣環境特種電話機的基礎上增加了抗噪聲功能，其抗噪聲控制部分采用了先進的軟件分析技術，具有功能先進、工作可靠的特點。可廣泛用于電廠、碼頭、工廠生產現場等噪聲環境較大的場所。
一、特點
    1、話機外殼采用高強度增強LGFR500阻燃材料，防塵、防水、防火、防潮、防腐蝕，防護等級達IP65，適用于較為惡劣的環境。
    2、本機可與48～60V任何形式交換機配合使用。
    3、采用了先進的抗噪聲技術，具有很強的抗噪聲能力，在115 dB的噪聲環境下語音發送清晰度達95％以上。

  4、最后一組電話號碼重撥。
  5、電子線路采用無觸點結構設計，避免形成電火花，起到防爆作用。

  6、話機、機殼一體化設計，起到防盜作用。
  7、箱體、門鎖采用優質工程塑料，新穎堅固。
   二、主要技術指標
1、使用條件     環境溫度：-25 ℃～+55 ℃
　　　　　　    相對濕度：無要求
　　　　　　    大氣壓力：86 kPa～106 kPa
　　　　　　    環境噪聲：≤ 115 dB
2、工作頻率　300 Hz～3400 Hz
3、撥號
3.1 脈沖撥號
    撥號脈沖斷續比：1.6 ± 0.2：1
    撥號脈沖速率：10 ± 1 次/秒
3.2 雙音頻撥號
    標準頻率：低頻群  695 Hz   770 Hz   852 Hz   941 Hz
　　　　　    高頻群 1209 Hz  1336 Hz  1447 Hz  1633 Hz
    頻    偏：不超過 ± 1.5％
    電    平：低頻群 –9 dBm ± 3 dB
　　　    高頻群 –7 dBm ± 3 dB
    組合信號的高低頻電平差：2 dB ± l dB
    由諧波互調引起的總失真度比基波電平至少低20 dB
4、抗噪性能 樂清晨陽自動化科技有限公司
   在115 dB的噪聲環境下發送的語音信號對方可懂度達95％以上。
5、振鈴聲級 ≥ 80 dB
6、重量 3.8 kg
7、外形 237 × 342 × 170 mm

三﹑各部分功能說明

1﹑話機進線       2﹑底座        3﹑振鈴窗          4﹑中框

5﹑振鈴指示窗     6﹑前后蓋固定螺絲      7﹑手柄    8﹑手柄掛叉

9﹑數字鍵         10﹑重撥鍵（REDIAL）   11﹑快速收線鍵（FLASH）

12﹑安裝支架      13﹑門蓋      14﹑門鎖

四﹑安裝

本機可固定在墻面、柱桿或其它建筑物上。用話機隨箱附件安裝支架固定在墻上，也可以在安裝時先將中框（4）與底座（2）的四個固定螺釘（6）擰開，將本機的底座固定在所需的位置上，同時請將脈沖雙音頻設置跳線 J ，以適應您的話機所在交換機的需要（出廠時設定為雙音頻工作）。

五﹑使用

1﹑當聽到電話鈴聲時，打開話機門蓋，摘下手柄便可與對方通話。
2﹑當您需要打電話時，請打開話機門蓋，摘下手機，聽到撥號音后，即可撥號。當聽到回鈴聲時，等待對方答話。如果聽到忙音（嘟……嘟……嘟聲），請掛機，稍后再打。

3﹑重撥鍵(REDIAL)使用：樂清晨陽自動化科技有限公司

（1）作重撥鍵用：提機聽到撥號音后，即按此鍵，則為重撥功能，即重撥最后一次所撥的電話號碼。

（2）單鍵重撥用：在撥號完成后，若遇到忙音可按此鍵，話機將自動進行如下操作： “掛機” > “摘機” > “重撥上次號碼” 。
4﹑快速收線鍵(FLASH)的使用：當撥號后聽到忙音時，可按(FLASH)鍵快速收線， 即可聽到撥號音， 可不必掛機后再次摘機。

5﹑每次通話完畢，務必請將手柄掛回原處，并關好門蓋，以使話機能正常工作。

六﹑貯存、運輸、售后服務

1、貯存

   包裝成箱的話機應放在通風、干燥的地方。堆放高度不能超過六層，倉庫溫度為-15°～+45°，濕度≤75％。

2、運輸

   包裝成箱的話機，在避免雨、雪直接影響下，可用任何交通工具運輸。

3、售后服務

   若本機發生故障，非專業人員請不要打開話機，應請專業人員進行維修，或直接與我公司售后服務部聯系。

噪聲的過濾：

   本機在噪音環境中工作時，每次打開本機，本機都會有一個捕捉背景噪音。并進行取樣、分析、過濾的過程。這一過程大約需要2―3秒的時間，因此，在此期間。對方若聽到現場的噪音屬正常現象。
