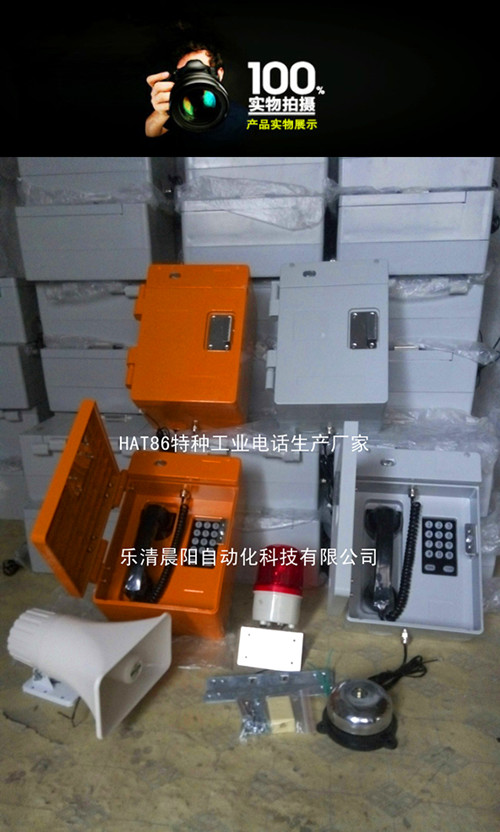

變電所電話機HAT86(XIII)P/T-C強鈴型

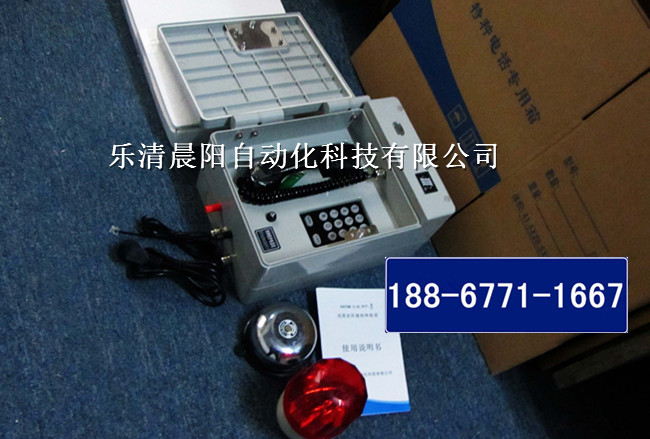

HAT86(XIII)P/T-C強振鈴型 使用說明書 HAT86(XIII)P/T-C強振鈴型電話機，是在基本型電話機的基礎上增加了部分控制電路，利用振鈴鈴流的觸發來控制強電開關的通斷，從而驅動電鈴或警燈等器件，以擴大話機振鈴的有效接聽范圍。一、特點1、話機外殼采用高強度LG,FR500阻燃材料，采用密封式結構設計，防火、防塵、防水、防腐，防護等級達IP 65，適用于較為惡劣的環境。2、本機可與48～60 V任何形式交換機配合使用。3、最后一組電話號碼重撥功能。4、電子線路采用無觸點結構設計，避免形成電火花，起到防爆作用。5、振鈴信號采用聲、光兩種方式提示。6、號盤夜光指示。7、話機、機殼一體化設計，起到防盜作用。8、箱體采用優質阻燃材料，不銹鋼門鎖，新穎堅固。二、主要技術指標1、使用條件        環境溫度：-25～+55° 相對濕度：無要求 大氣壓力：86～106 KPa 環境噪聲：≤60 dB2、工作頻率       300～3400 Hz3、撥號3.1脈沖撥號   撥號脈沖斷續比：1.6±0.2：l   撥號脈沖速率：  10±1次/秒3.2雙音頻撥號   標準頻率：低頻群  695 Hz   770 Hz   852 Hz    941 Hz                  高頻群 1209 Hz  1336 Hz  1477 Hz   1633 Hz        頻    偏：不超過  ±1.5％   電    平：低頻群 –9 dBm ± 3 dB　　　       高頻群 –7 dBm ± 3 dB   組合信號的高低頻電平差：2 ± 1 dB   由諧波互調引起的總失真度比基波電平至少低20 dB4、傳輸特性：用戶線長度                     0 Km                 5 Km發送響度評定值(dB)                   ≥2                   ≤12接收響度評定值(dB)                   ≥-8                  ≤-l側音掩蔽評定值(dB)                   ≥3                   ≥10穩定平衡回損(dB)                     ≥9                   ≥15回聲平衡回損(dB)                     ≥11                  ≥17 5、振鈴聲級 ＞80dB6、重量：3.8 Kg7、外型：237 × 342 × 170 mm
