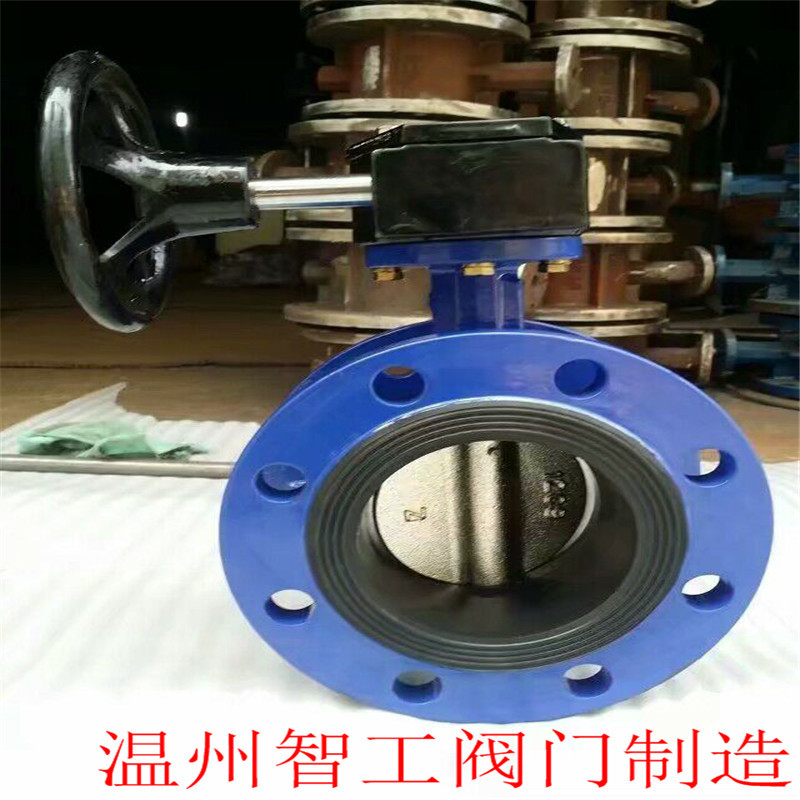

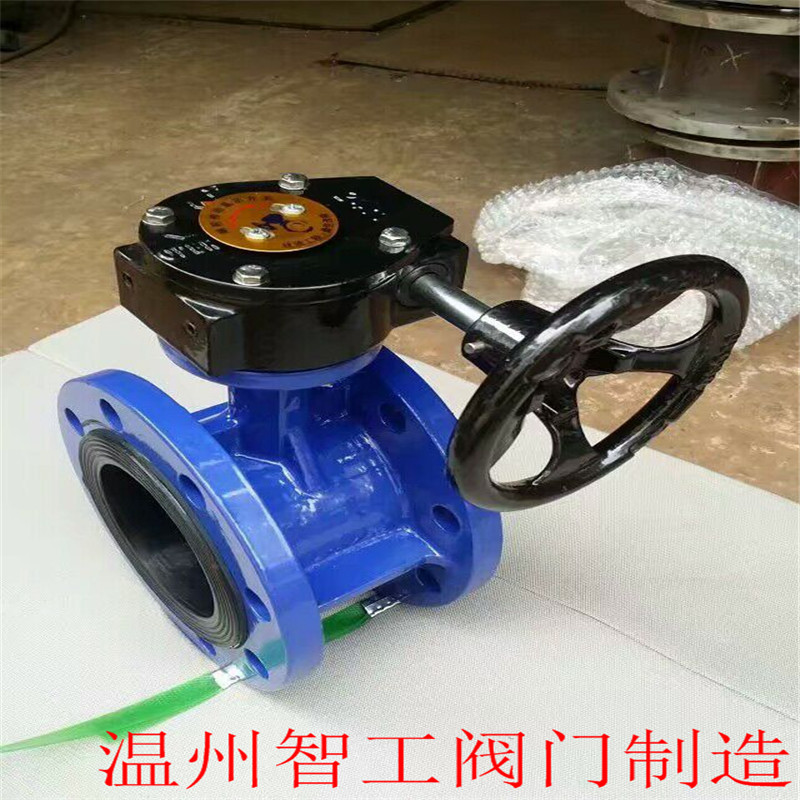

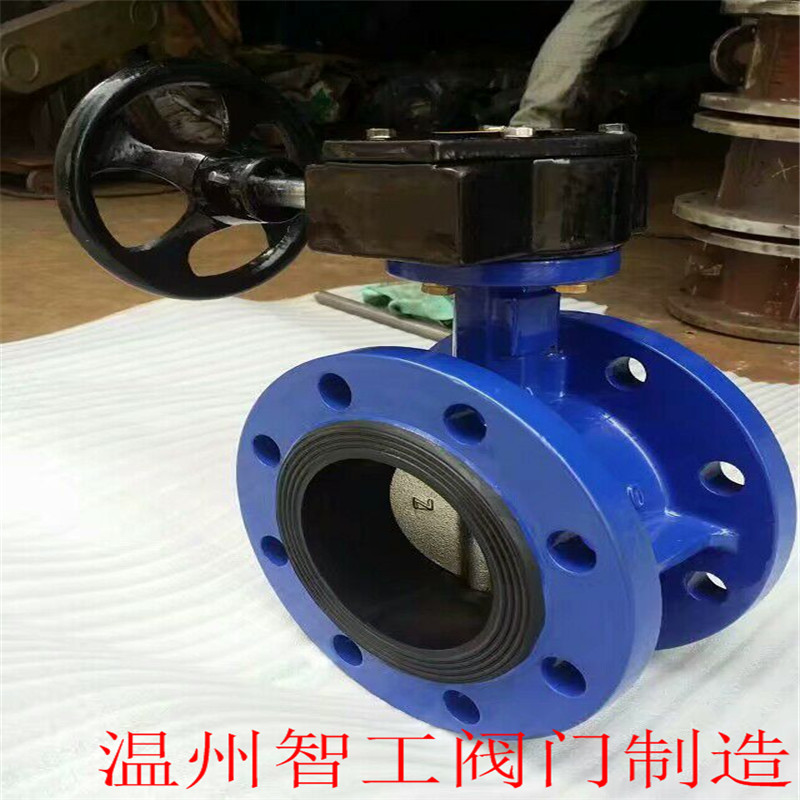

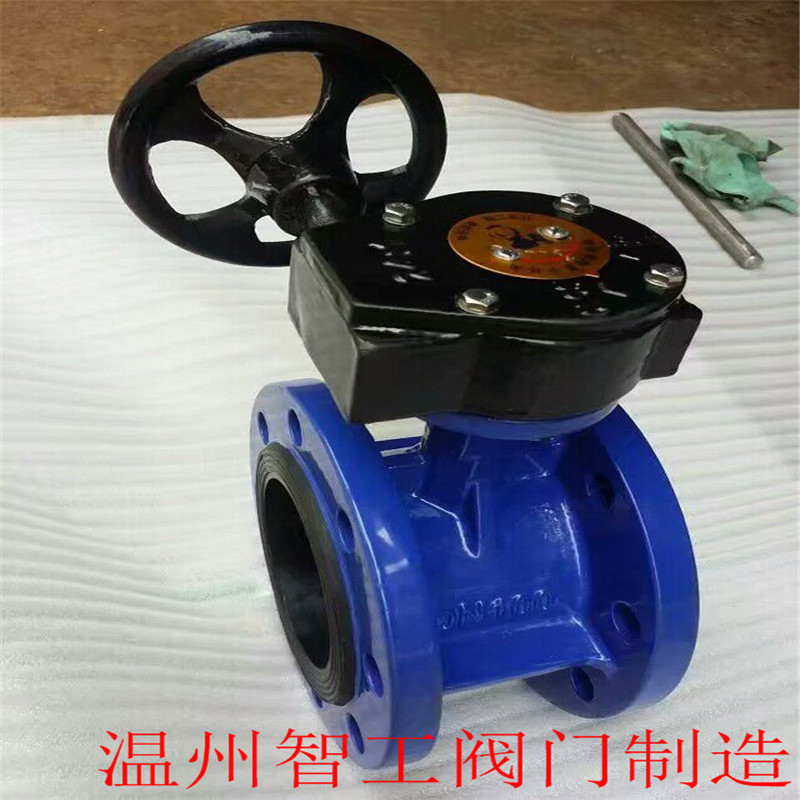

智工 渦輪軟密封蝶閥 法蘭蝶閥 手動球鐵蝶閥
【橡膠密封法蘭手動蝶閥簡介】
法蘭中線系類手動蝶閥，結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，蝶閥不僅結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還同時具有良好的流量調節功能和關閉密封特性，在大中口徑蝶閥是主導的閥門形式。近十幾年來，金屬密封蝶閥發展迅速，隨著耐高溫、耐低溫、耐強腐蝕、耐強沖蝕、高強度合金材料在蝶閥中的應用，使金屬密封蝶閥在高溫、低溫、強沖蝕等工況條件下得到廣泛的應用，并部分取代了截止閥、閘閥和球閥。被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食、樓宇暖通、中央空調等系統供排水中，作為調節和截止使用。
【產品特點】
1、本閥密封性能良好可靠。
2、密封材料為丁腈耐油橡膠配對，使用壽命長。
3、橡膠密封圈位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。
【產品優點】
具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點，用于截斷、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。
【設計標準】
設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
【技術參數】
|
公稱通徑 |
DN（mm） |
50～2000 |
|||
|
公稱壓力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
|
密封試驗 |
0.66 |
1.1 |
1.76 |
||
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
||
|
適用介質 |
空氣、水、污水、蒸氣、煤氣、油品等。 |
||||
|
驅動形式 |
手動、蝸桿蝸輪傳動、氣傳動、電傳動。 |
||||
|
零件名稱 |
材料 |
||||
|
閥體 |
球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 |
||||
|
蝶板 |
鑄鋼、不銹鋼及特殊材料 |
||||
|
密封圈 |
各種橡膠、聚四氟 |
||||
|
閥桿 |
2Cr13、不銹鋼 |
||||
|
填料 |
O型圈、柔性石墨O |
||||
【密封材料適應溫度】
|
材料品種 |
氯丁橡膠 |
丁晴橡膠 |
乙丙橡膠 |
聚四氟乙烯 |
硅橡膠 |
氟橡膠 |
天然橡膠 |
尼龍 |
|
英語簡稱 |
CR |
NBR |
EPDM |
PTFE |
SI |
VITON |
NR |
PA |
|
型號代號 |
X或J |
XA或JA |
XB或JB |
F或XC、JC |
XD或JD |
XE或JE |
X1 |
N |
|
耐最高溫度 |
82℃ |
93℃ |
150℃ |
232℃ |
250℃ |
204℃ |
85℃ |
93℃ |
|
耐最低溫度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-23℃ |
-20℃ |
-73℃ |
|
適用工作溫度 |
0~+80℃ |
-20~+82℃ |
-40~+125℃ |
-30~+150℃ |
-70~+150℃ |
-23~+150℃ |
-20~+85℃ |
-30~+93℃ |
