西門子QBE64-DP4水壓差傳感器

QBE64-DP4簡介：
用于輕度腐蝕的氣體和液體(范圍大于QBE63-DP..)，高過壓保護，適用于熱水和冷凍水；包括安裝支架和2個銅管連接的螺紋套件，直徑6mm；不適用于帶腐蝕的氟利昂介質。

QBE64-DP4技術參數：
電源電壓 AC 24V +15%/-10% 或 DC18...33V
機型：壓差傳感器
介質：空氣/液體
敏感元件：壓力隔膜
測量值：壓差
最大允許壓力：8bar（單側過載） 25bar額定壓力
介質溫度：-15...80°C
測量范圍：0...400kPa(0...4bar)
壓力連接：G1/8"螺紋連接
輸出信號：DC0...10V
防護等級：IP65
接線：3線

安裝：

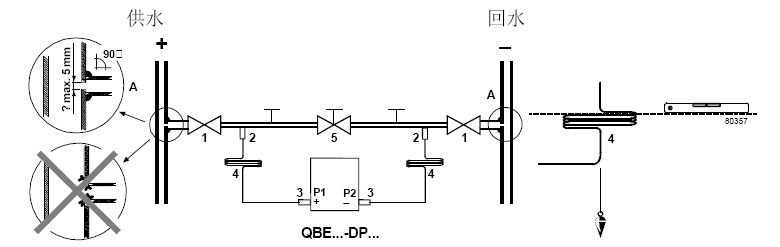

用于液體測量時的安裝：
- 傳感器安裝位置總是低于壓力測點
- 安裝在一個無振動的表面
- 需排空系統

圖例：
A 測量孔
1 隔離閥 (SERTO SO 7100-6 灰色，必要時固定在底座SERTO SO 09904-4-8)
2 T型連接件 (SERTO SO 03000-1/8)
3 連接件 (安裝配件 AQB 51.1)
4 銅管 (安裝配件 AQB 51.1)
5 旁通閥
