Q47F-150LB固定式美標鍛鋼球閥

產品價格：	10/人民幣
最后更新：	2016-09-08 14:48:04
產品產地：	常州
發貨地：	常州 (發貨期：當天內發貨)
供應數量：	不限
有效期：	長期有效
最少起訂：	1
瀏覽次數：	72

公司基本資料信息

江蘇中策閥門有限公司
黃經理先生
會員[試用會員產品]
郵件535891566@qq.com
手機13815019005
電話
傳真
地址常州市天寧區青龍工業園

產品詳細說明

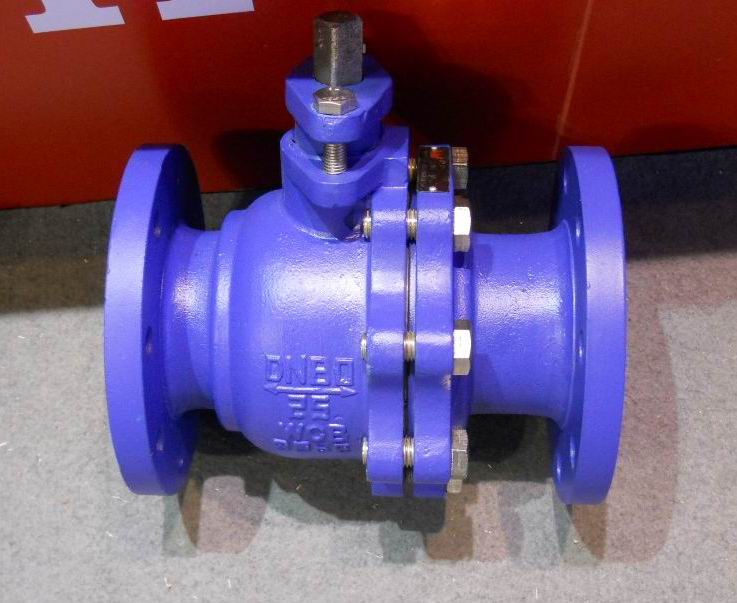

美標鍛鋼球閥產品說明：

Q47F-150LB/300LB/600LB美標鍛鋼球閥結構簡單，密封性能好，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、用品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性等介質。浮動式球閥主要包括：一片式、兩片式、鍛鋼分體式設計。采用閥桿防吹出設計、防靜電結構的設計、低泄漏結構的設計、防止閥桿的磨損和誤操作的設計、防火結構的設計等。所有的浮動球閥均按照GB/T 12237設計，并且防火試驗滿足API 607的要求。閥桿采用防吹出結構設計的整體T形結構，即使在閥腔異常升壓以及填料壓板失效等極端情況下，也能保證閥桿不會被介質吹出。美標球閥的閥桿嵌入閥體內部，具有倒密封的功能，倒密封的密封力隨著介質壓力的增高而增大，故能在各種壓力下均能確保閥桿的可靠密封。

美標鍛鋼球閥防靜電結構的設計：
美標球閥防靜電結構采用彈簧-鋼球式靜電引出裝置，使球體與閥體之間直接形成靜電通道的球閥或通過閥桿使球體之間形成靜電通道的球閥從而可將球體與閥座開關過程中摩擦產生的靜電通過閥體引到地，避免靜電火花可能引起的火災或爆炸等危險。

美標鍛鋼球閥產品名稱：

蝸輪美標球閥、美標法蘭球閥、鑄鋼美標球閥、碳鋼美標球閥、不銹鋼美標球閥

美標鍛鋼球閥產品型號：

AQ41F-150LB/300LB/600LB、AQ341F-150LB/300LB/600LB、AQ347F-150LB/300LB/600LB AQ47F-150LB/300LB/600LB

美標鍛鋼球閥產品性能規范：

公稱壓力(LB)	150	300	400	600
殼體試驗壓力	3.0	7.5	9.75	150
密封試驗(液)	2.2	5.5	71.5	110
密封試驗(氣)	0.5～0.7
適用介質	C　　　　　　　P 　　　　　　R　　水、油品、蒸氣　　硝酸類　　　　醋酸類
適用溫度	≤200℃

美標鍛鋼球閥主要零件材料：

名稱		WCB類	CF8類	CF3類	CF8M類	CF3M類
閥體左體		A216-WCB	A315-CF8	A35-CF3	A351-CF8M	A351-CF3M
球體	B2-B8	A105-1025	A182-F304L	A182-F304L	A132-F316	A182-F316L
球體	B8以上	A216-WCB	A351-CF8M	A351-CF3	A351-CF8M	A351-CF3M
閥桿		A182-F6a	A182-F304	A182-F304L	A182-F336	A182-F316L
閥座		PTFE/增強PTFE/NYLIN PTFE/Reinforced PTFE/Nyion
閥座支承圈		A105-1025	A182-F304	A182-F304L	A182-F316	A182-F316L
彈簧			3yc-7/17-49H
O形圈		NBR	氟橡膠
螺柱		A193-B7	A193-B8
螺母		A194-2H	A194-8

美標鍛鋼球閥150Lb外形尺寸和連接尺寸：

公稱通徑NPS		單位	L	D	T	G	C	n-φd	W	H
in	mm	單位	L	D	T	G	C	n-φd	W	H
1/2"	15	mm	108	89	12	35	60.5	4-15	115	72
1/2"	15	in	4.25	3.5	0.47	1.38	2.38	4-0.59	4.53	28.3
3/4"	20	mm	117	98	12	43	70	4-15	115	76
3/4"	20	in	4.61	3.86	0.47	1.69	2.76	4-0.59	4.53	29.9
1"	25	mm	127	108	12	51	79.5	4-15	150	92
1"	25	in	5	4.25	0.47	2	3.13	4-0.59	5.9	3.62
11/2"	40	mm	165	127	14.3	73	98.5	4-16	200	123
11/2"	40	in	6.5	5	0.56	2.88	3.88	4-0.62	7.87	4.84
2"	50	mm	178	152	15.9	92	120.5	4-19	200	132
2"	50	in	7	6.00	0.625	3.62	4.75	4-0.75	7.87	5.20
21/2"	65	mm	190	178	17.5	105	139.5	4-19	320	164
21/2"	65	in	7.5	7	0.69	4.12	5.5.	4-0.75	12.6	6.45
3"	80	mm	203	190	19.1	127	152.4	4-19	320	173
3"	80	in	8	7.50	0.75	5	6	4-0.75	12.6	6.8
4"	100	mm	229	229	23.9	157	190.5	8-19	450	210
4"	100	in	9	9	0.94	6.19	7.5	8-0.75	17.72	8.26
6"	150	mm	394	279	26	216	241.5	8-22	8000	288
6"	150	in	15.5	10.98	1.02	8.5	9.50	8-0.88	31.5	1.34
8"	200	mm	457	343	29	270	298.5	8-22	1120	374
8"	200	in	18.00	13.50	1.12	10.62	11.75	8-0.88	44.10	14.72
10"	250	mm	533	406	31	324	362	12-25	1420	366
10"	250	in	20.98	16	1.2	12.75	14.75	12-1	55.12	14.40
12"	300	mm	610	483	32	381	432	12-25	1420	412
12"	300	in	24	19	1.26	15	17	12-1	55.12	16.22

美標鍛鋼球閥外形尺寸和連接尺寸：

公稱通徑NPS		單位	L	D	T	G	C	n-φd	W	H
in	mm	單位	L	D	T	G	C	n-φd	W	H
1/2"	15	mm	140	95	15	35	66.5	4-15	115	72
1/2"	15	in	5.51	3.74	0.59	1.38	2.62	4-0.59	4.53	28.3
3/4"	20	mm	152	117	16	43	82.5	4-19	115	76
3/4"	20	in	5.98	4.61	0.62	1.69	3.25	4-0.75	4.53	29.9
1"	25	mm	165	124	18	51	89	4-19	150	92
1"	25	in	6.5	4.9	0.71	2	3.5	4-0.75	5.9	3.62
11/2"	40	mm	190	156	20.7	73	114.5	4-22	200	123
11/2"	40	in	7.5	6.12	0.81	2.88	4.51	4-0.88	7.87	4.84
2"	50	mm	216	165	22.3	92	127	8-19	200	132
2"	50	in	8.5	6.5	0.88	3.62	5	8-0.75	7.87	5.20
21/2"	65	mm	241	190	25.4	105	149	8-22	320	164
21/2"	65	in	9.5	7.5	1	4.12	5.87	8-0.88	12.6	6.45
3"	80	mm	283	210	28.5	127	168.5	8-22	320	173
3"	80	in	11.25	8.25	1012	5	6.62	8-0.88	12.6	6.8
4"	100	mm	305	254	31.8	157	200	8-22	450	210
4"	100	in	12	10	1.25	6.19	7.88	8-0.88	17.72	8.26
6"	150	mm	403	318	36.6	216	270	12-22	1120	336
6"	150	in	15.875	12.5	1.44	8.5	10.62	12-0.88	44.10	13.23
8"	200	mm	502	381	42	270	330	12-25	1420	385
8"	200	in	19.76	15	16.5	10.62	12.99	12-1	55.12	15.16
10"	250	mm	568	444	48	324	387.5	16-29	1420	370
10"	250	in	22.36	17.50	1.89	12.75	15.25	16-1.12	55.12	14.56
