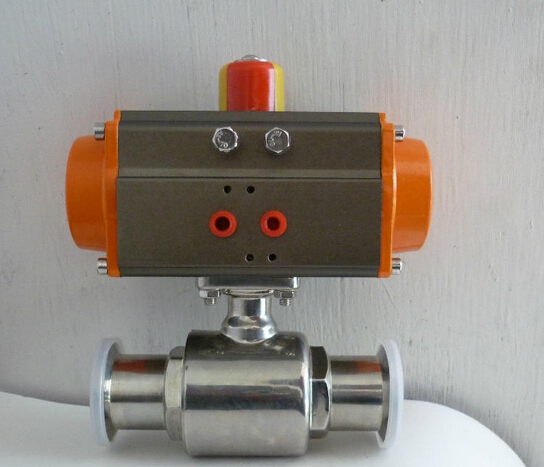

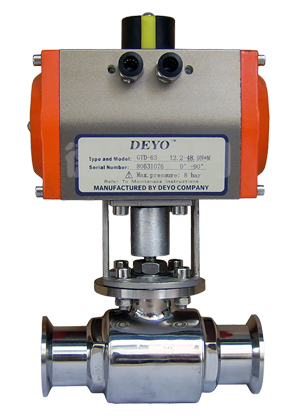

衛生級氣動快裝球閥Q681F
中策氣動衛生球閥由不銹鋼高平臺衛生球閥和氣動執行器（GT/AT型）組成， 不銹鋼衛生級球閥采用SUS304、316L制作，可以滿足食品、生物制藥領域各種介質的特殊要求，其光滑、無縫、自動排空手工藝流體通道還非常適用于蒸汽踏它就地清洗的需要，具有流體阻力小，結構簡單、體積小、重量輕；緊密可靠等優點。廣泛適用于食品、釀酒、飲料、乳制品、精細化工制藥及生物工程等眾多行業。
中策氣動衛生級球閥氣動附件說明：
電磁閥，氣源三聯件，定位置器，限位開關，手動裝置等這些為可選項，客戶可根據自己工況要求進行選擇（防爆型或者普通型）。
中策氣動衛生級球閥主要參數說明：
閥門型號：直通快裝Q681F，三通快裝Q685F等。
主體材質: SUS304，SUS316等。
尺寸范圍: φ19~φ108。
壓力范圍: 1000psi/800psi。
適用溫度：-60℃≤t≤150 ℃。
可選驅動方式：手動，氣動，電動。
設計標準：國標GB，美標ANSI等。
中策氣動衛生級球閥主要規格型號：
φ19，φ25，φ32，φ38，φ51，φ57，φ63，φ76，φ89，φ108
中策氣動衛生級球閥系列產品（中策氣動衛生級球閥關鍵字）：
氣動衛生級球閥，氣動不銹鋼衛生級球閥，氣動二片式衛生級球閥，氣動三片衛生級球閥，氣動直通衛生級球閥，氣動衛生級快裝球閥，氣動衛生級三通球閥，氣動衛生級三通T型球閥，氣動衛生級三通絲扣球閥，氣動衛生級食品球閥，氣動衛生級卡箍球閥，氣動衛生級無滯留球閥等
中策氣動衛生級球閥其他說明：
欲了解氣動衛生級球閥設計制造標準、氣動衛生級球閥性能參數、氣動衛生級球閥技術參數、氣動衛生級球閥適用介質說明、氣動衛生級球閥連接尺寸、氣動衛生級球閥結構長度、氣動衛生級球閥法蘭標準、氣動衛生級球閥材質配置說明、氣動衛生級球閥價格、氣動衛生級球閥安裝調試及維護說明等信息，請致電本公司或者在線咨詢。
|
Q681F氣動衛生級球閥執行器技術參數 |
Q681F氣動衛生級球閥閥體參數 |
||
|
類型 |
雙作用活塞式、彈簧復位式 |
公稱通徑 |
15～102mm |
|
氣源壓力 |
雙作用：2-8bar/單作用：4-8bar |
公稱壓力 |
PN1.0MPa |
|
輸出力矩 |
雙作用：4N·M～10560N·M |
閥軸材質 |
不銹鋼 |
|
單作用：7N·M～2668N·M |
閥體材質 |
304/316/316L不銹鋼 |
|
|
工作溫度 |
常溫型：-20℃～80℃（丁腈橡膠O型圈） |
球體材質 |
304/316/316L不銹鋼 |
|
高溫型：-20℃～160℃（氟橡膠O型圈） |
閥座密封 |
PTFE |
|
|
動作范圍 |
0～90°±5° |
溫?? 度 |
PTFE≤180℃ |
|
接口螺紋 |
GTD40～GTD83/ATD50～ATD88? ??G1/8″ |
連接方式 |
快裝式、焊接式、螺紋式 |
|
GTD110～GTD350/ATD100～200?? G1/4″ |
適用介質 |
啤酒、葡萄酒、生物工程、食品、制藥、飲料、乳品等 |
|
|
閥位信號 |
定位器：4～20mA/回信器：全開全關信號 |
特 點 |
安全衛生，密封好、使用壽命長 |
|
通徑 |
G |
L1 |
L |
D |
H |
執行器型號 |
|
15 |
34 |
130 |
100 |
12.7 |
152 |
GTD-52 |
|
20 |
50.5 |
130 |
100 |
17.2 |
156 |
GTD-52 |
|
25 |
50.5 |
140 |
120 |
25 |
180 |
GTD-63 |
|
32 |
50.5 |
140 |
130 |
31.8 |
208 |
GTD-63 |
|
38 |
50.5 |
140 |
150 |
35.6 |
218 |
GTD-63 |
|
51 |
64 |
170 |
200 |
48.6 |
226 |
GTD-83 |
|
63 |
77.5 |
186 |
210 |
60.3 |
240 |
GTD-83 |
|
76 |
91 |
186 |
220 |
72.9 |
286 |
GTD-83 |
|
89 |
106 |
225 |
260 |
88.9 |
298 |
GTD-100 |
|
102 |
119 |
254 |
320 |
101.6 |
336 |
GTD-110 |
