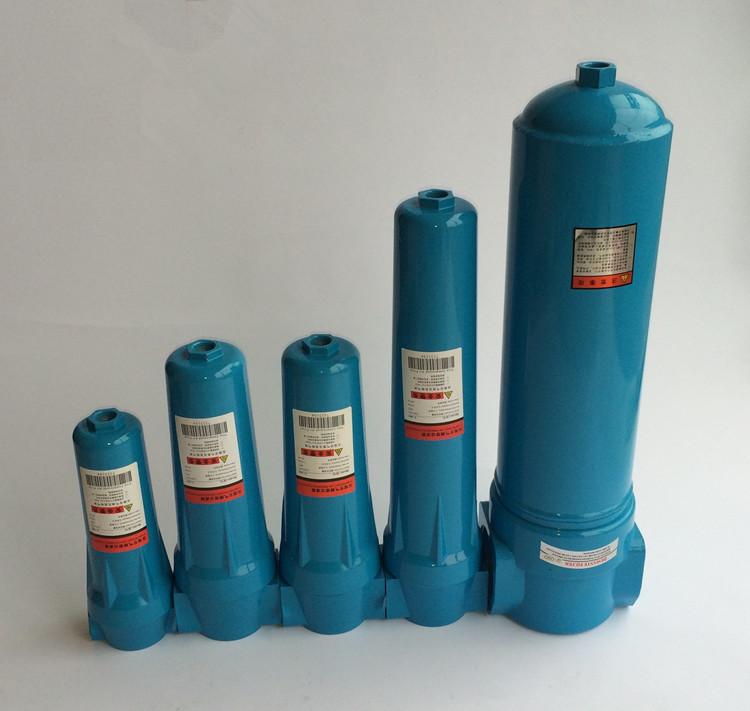

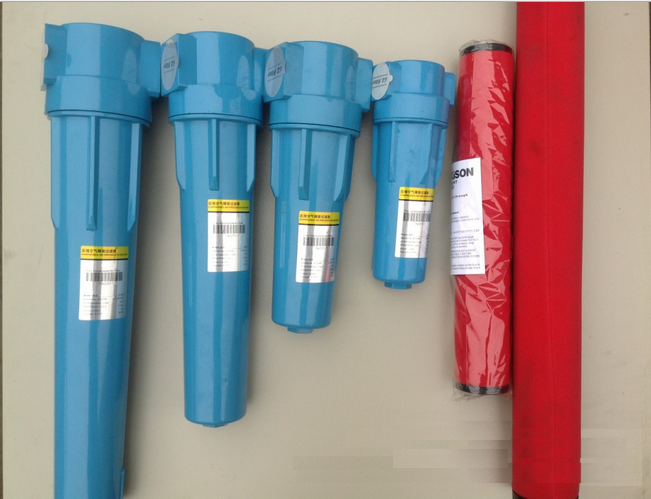

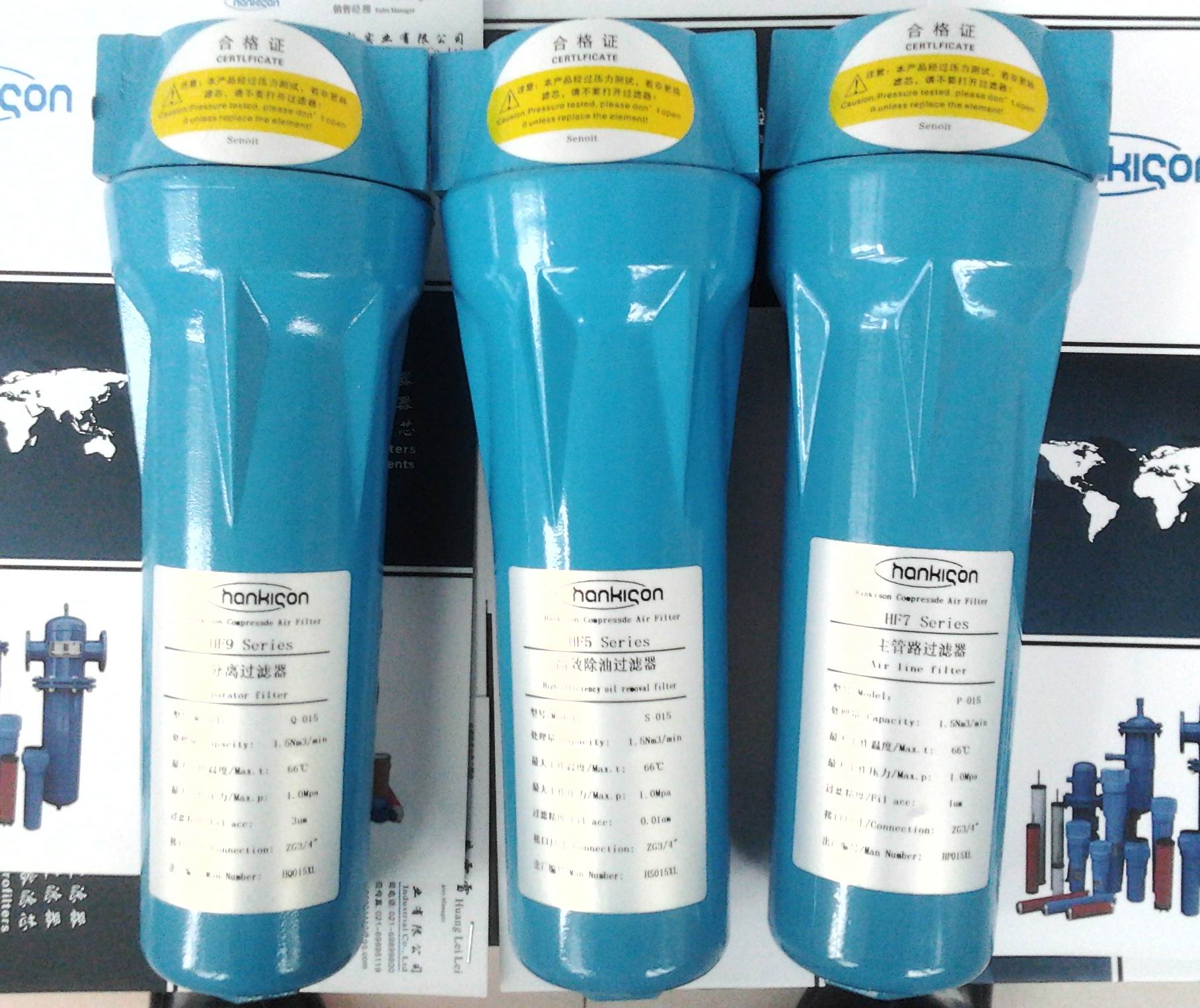

本公司生產的壓縮空氣精密過濾器，按過濾精度分為C級、T級、A級和H級四個等級。
壓縮空氣進入過濾器內，通過濾芯的過濾、攔截.慣性、擴散、重力等作用，有效地去除了 壓縮空氣中含有的水份、塵粒、油霧等雜質，從而使壓縮空氣潔凈干燥，使氣動設備可靠性提高。
技術參數
工作壓力：標準0.7Mpa ，空氣進出口管徑與相應干燥機空氣進出口管徑一致。
排水器：依據實際需要選擇機械自動或電動排水。
C級主管路油水分離器過濾精度：含塵量≤3μm、含油量≤5ppm
T級主管路除塵過濾器過濾精度：含塵量≤lμm、含油量≤1ppm
A級髙效除油過濾器過濾精度：含塵量≤0.01 μm、含油量≤0.01ppm
H級油蒸汽過濾器過濾精度：含塵量≤0.01 μm、含油量≤0.003ppm
特別提示:在額定工況條件下，濾芯壽命:C、T、A級8000h，H 級2000h
壓力校正系數
|
壓力（MPa） |
校正系數 |
壓力（MPa） |
校正系數 |
|
0.2 |
0.53 |
1.1 |
1.25 |
|
0.3 |
0.65 |
1.3 |
1.36 |
|
0.5 |
0.85 |
1.5 |
1.46 |
|
0.7 |
1.0 |
1.7 |
1.56 |
|
0.9 |
1.13 |
2.0 |
1.7 |
規格表
|
型號 |
名稱 |
性能 |
應用范圍 |
||
|
過濾精度 |
除水率 |
除油霧率 |
|||
|
C系列 |
離心式油水分離器 |
3μm |
99% |
40% |
后部冷卻器的分離器， |
|
T系列 |
主管路過濾器 |
1μm |
100% |
70% |
氣動工具前置過濾器， |
|
A系列 |
微油霧過濾器 |
0.01μm |
100% |
99.999% |
滿足精密儀器、噴漆、 |
|
H系列 |
活性碳吸附過濾器 |
0.01μm |
殘油率：0.003ppm |
儀器、醫院及藥物工廠， |
|
|
規格型號 |
處理量m3/min |
濾芯 |
外型尺寸 |
接口尺寸 |
外型圖 |
||||
|
C |
T |
A |
H |
支數 |
A |
B |
|
||
|
1 |
1 |
1 |
1 |
1.5 |
1 |
100 |
250 |
G 1/2" |
|
|
2 |
2 |
2 |
2 |
2.2 |
1 |
100 |
330 |
1" |
|
|
3 |
3 |
3 |
3 |
3.6 |
1 |
100 |
330 |
G1 1/2" |
|
|
4 |
4 |
4 |
4 |
4.8 |
1 |
130 |
400 |
D1 1/2" |
|
|
6 |
6 |
6 |
6 |
6.5 |
1 |
130 |
560 |
1 1/2" 2 1/2" |
|
|
8 |
8 |
8 |
8 |
8.5 |
1 |
130 |
735 |
G2" |
|
|
12 |
12 |
12 |
12 |
13 |
1 |
320 |
800 |
DN65 |
|
|
15 |
15 |
15 |
15 |
17 |
1 |
320 |
800 |
DN80 |
|
|
20 |
20 |
20 |
20 |
22 |
1 |
320 |
800 |
DN80 |
|
|
25 |
25 |
25 |
25 |
27 |
2 |
460 |
825 |
DN100 |
|
|
30 |
30 |
30 |
30 |
32 |
2 |
460 |
825 |
DN100 |
|
|
40 |
40 |
40 |
40 |
44 |
2 |
460 |
825 |
DN125 |
|
|
50 |
50 |
50 |
50 |
56 |
3 |
515 |
825 |
DN125 |
|
|
60 |
60 |
60 |
60 |
65 |
3 |
565 |
850 |
DN125 |
|
|
80 |
80 |
80 |
80 |
87 |
4 |
600 |
890 |
DN150 |
|
|
100 |
100 |
100 |
100 |
110 |
5 |
625 |
950 |
DN150 |
|
|
150 |
150 |
150 |
150 |
150 |
7 |
662 |
990 |
DN200 |
|
|
200 |
200 |
200 |
200 |
200 |
10 |
712 |
1150 |
DN200 |
|
本系列過濾器采用進口國產化濾芯,具有高效率除
水、除油、除塵功能，且壽命長,壓降最低。
注：1、本系列過濾器可選用附件：壓差表，自動排水器。
2、大型機、高壓機、特殊氣體接受訂貨。
