VQ640F氣動V型切斷球閥

產品價格：	10/人民幣
最后更新：	2016-09-19 14:41:43
產品產地：	常州
發貨地：	常州 (發貨期：當天內發貨)
供應數量：	不限
有效期：	長期有效
最少起訂：	1
瀏覽次數：	46

公司基本資料信息

江蘇中策閥門有限公司
黃經理先生
會員[試用會員產品]
郵件535891566@qq.com
手機13815019005
電話
傳真
地址常州市天寧區青龍工業園

產品詳細說明

VQ640F、VQ670氣動V型球閥，氣動球閥

一、VQ640F氣動V型切斷球閥 DN200氣動V型切斷球閥 概述：

江蘇中策閥門有限公司生產的VQ640F-DN100氣動V型球閥是由PBQ340F/H/Y型偏心半球閥再加工出V型缺口的半球球體而來，這個V型缺口的半球體使V型球閥具有了剪切、自潔和調節的功能。該閥門適用于Class150～600、PN1.6～10.0MPa，工作溫度≤425℃的各種管路上，用于調節管路中介質的壓力及流量。V型球閥選用不同的材質如WCB碳鋼、304不銹鋼、316不銹鋼，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。V型球閥由于閥芯和閥座之間是無間隙回轉，所以具有很大的剪切力及自潔性能，尤其適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的控制。因此VQ340F/H/Y型V型調節球閥可廣泛用于石油、化工、造紙、電力、冶金、制藥、環保等工業部門的自控系統。

二、VQ640F氣動V型切斷球閥 DN200氣動V型切斷球閥的結構特點與優點：.

V型軟密封球閥的閥座采用聚四氟乙烯軟密封，溫度達200℃；VQ340H V型硬密封球閥的閥座為堆焊507不銹鋼，溫度達425℃，VQ340Y V型球閥的閥座為硬質合金，密封比VQ340H更耐磨，溫度達425℃。V型球閥將球閥和蝶閥的最佳控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥。其主要特點如下：
1、球體重量輕，這對于節約材料尤其是貴重金屬材料有不可低估的經濟效益。
2、精加工表面體積小，減少加工時間。
3、能有效地減小球閥啟動時的慣性力。
4、可用于輸送纖維和紙漿等介質，球體上的V形缺口能起切斷作用，以避免纖維物料粘在球體和閥座之間。
5、結構緊湊，體積小，可豎臥安裝等優點。
6、具有出色的調節特性：V型球閥具有一個近似等百分比的固有流量特性及高達300：1的可調比。因此V型閥可以在廣幅的變化范圍內提供精確的控制。
7、流動容積：由于它的流線型外形以及滿直角回轉控制緣故，使容積的值特別高，流通能力特別大，流通阻力小，因此可以使用較小的更加經濟實用的閥門尺寸。
8、V型球閥采用雙軸承結構，機械穩定性能高，啟動扭矩小，保證了閥門具有極好的靈敏度和感應速度。
9、可靠（安全）性：閥體為一個整體，堅固耐用，操作不受管道壓力影響，并可避免閥體滲漏。
10、金屬閥座的優越密封性：V型球閥采用可動金屬閥座，自助補償功能，并具有優越密封性能及超長的使用壽命。在流向上，泄漏量≤10-6×額定流量系數。
11、超強的剪切能力：V型球閥采有金屬硬密封結構，V型球閥芯及金屬閥座在回轉過程中，V型缺口與閥座產生一個強大的剪切力能切斷纖維等雜質，并具有自潔功能，避免閥門卡死現象發生。特別適用于管線結垢凍結或含有纖維和顆粒固體場合。
12、不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響。
13、V型球閥采用帶彈簧或板簧加載閥座結構，由于彈簧/板簧的彈性恢復力推動閥座，可使球芯與閥座之間長期具有良好的密封性能。同時由于閥座采用彈簧加載的活動結構，可使閥座自動校正，以達到與球芯的最佳吻合。
14、可選配本公司生產的氣動、電動、及氣動調節型、電動調節型。具體請見本站執行器及調節閥部份.

三、VQ640F氣動V型切斷球閥 DN200氣動V型切斷球閥的主要零件材料：

零件名稱	材料
閥體	WCB	ZG1Cr5Mo	18-8CrNi	18-12CrNiMo
閥蓋	WCB	ZG1Cr5Mo	18-8CrNi	18-12CrNiMo
閥桿	2Cr13	38CrMoA1	1Cr18Ni9Ti	1Cr18NiMo2aTi
球體	WCB+HCr	1Cr5Mo	18-8CrNi	18-12CrNiMo
閥座	PTFE/13Cr/CrNi SS+STELLITE
螺柱	B7/35CrMoA		1Cr17Ni2
螺母	2H/45		2Cr13
填料	PTFE/增強柔性石墨

四、VQ640F氣動V型切斷球閥 DN200氣動V型切斷球閥的主要外形尺寸：

公稱或壓力級	公稱通徑		尺寸（mm）
公稱或壓力級	（mm）	（in）	W	L	W1	L1	d	d1	H1	H
PN1.6MPa VQ340F-16C/P/R VQ340H-16C/P/R VQ340Y-16C/P/R	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	80	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	90	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
PN2.5MPa VQ340F-25C/P/R VQ340H-25C/P/R VQ340Y-25C/P/R	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	85	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
ClASS150 VQ340F-150Lb VQ340H-150Lb VQ340Y-150Lb	25	-	50	-	25	-	64	38	57	200
	40	11/2	65	-	25	-	82	49	63	205
	50	2	75	124	32	62	100	60	92	225
	65	21/2	85	145	38	72.5	120	75	100	235
	80	3	100	165	45	82.5	131	89	108	260
	100	4	115	194	50	97	158	113	117	270
	125	5	135	210	55	105	180	140	140	320
	150	6	160	229	65	114.5	216	164	177	340
	200	8	200	243	80	121.5	268	205	200	390
	250	10	240	297	92	148.5	326	259	252	420
	300	12	-	338	-	169	-	300	270	510

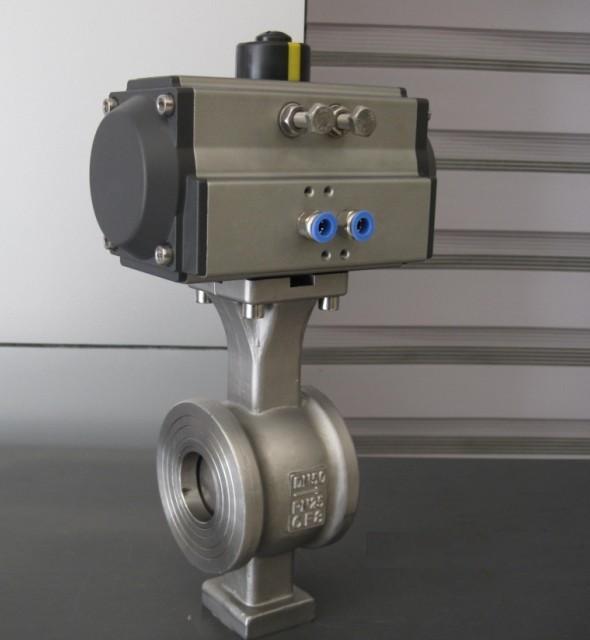

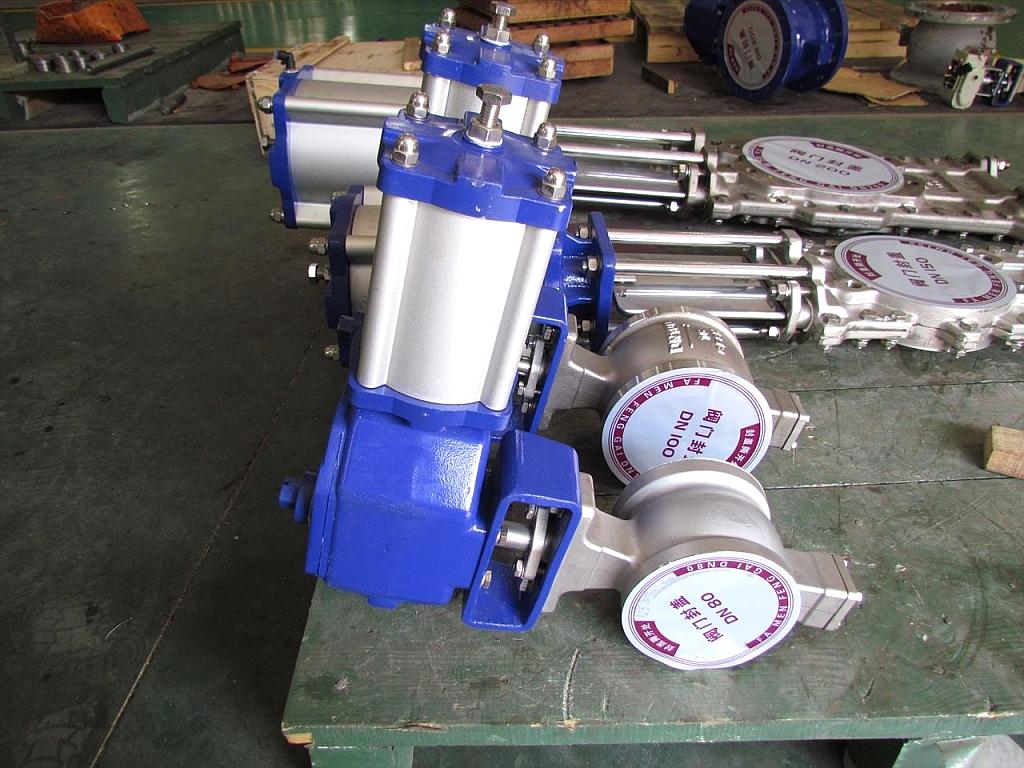

VQ640F氣動V型切斷球閥 DN200氣動V型切斷球閥產品實拍：

江蘇中策閥門產品五大優勢：

1、價格合理。2、質量穩定。3、規格齊全。4、交貨快捷。5、服務周到。

江蘇中策閥門服務宗旨：

提供全套工程閥門解決方案，合理化選型，閥門售前、售中、售后專業人員跟宗服務。

江蘇中策閥門產品標準：

產品嚴格按中國國家標準（GB、HG）和美國（API）等標準設計、制造、包裝、驗收。密封面硬度達到國家規定要求，寬度超過國家標準要求。

江蘇中策閥門售前服務：

產品介紹，技術交流，非標產品設計，選型解答。

江蘇中策閥門售中服務：

1、守信合同，保證準時發貨。隨時保持與客戶溝通聯系。

2、對特殊或復雜的產品，我司安排技術人員對用戶進行產品使用，故障排除，調試及維修進行指導。

江蘇中策閥門售后服務：

1、江蘇中策閥門產品質保期為自出廠日起保證12個月，實行“三包”服務（包退、包換、包修）。

2、產品在使用中我廠定期組織技術、維修人員進行訪問，證詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以使進一步提高產品質量。

3、對用戶投訴質量問題，快速作出反應，售后服務人員在24-48小時（外省72小時內）到達現場。

4、對售后服務，要求用戶填寫服務后的質量反饋信息表，并作出解決意見和方案，以便提中策泵閥的服務質量。
