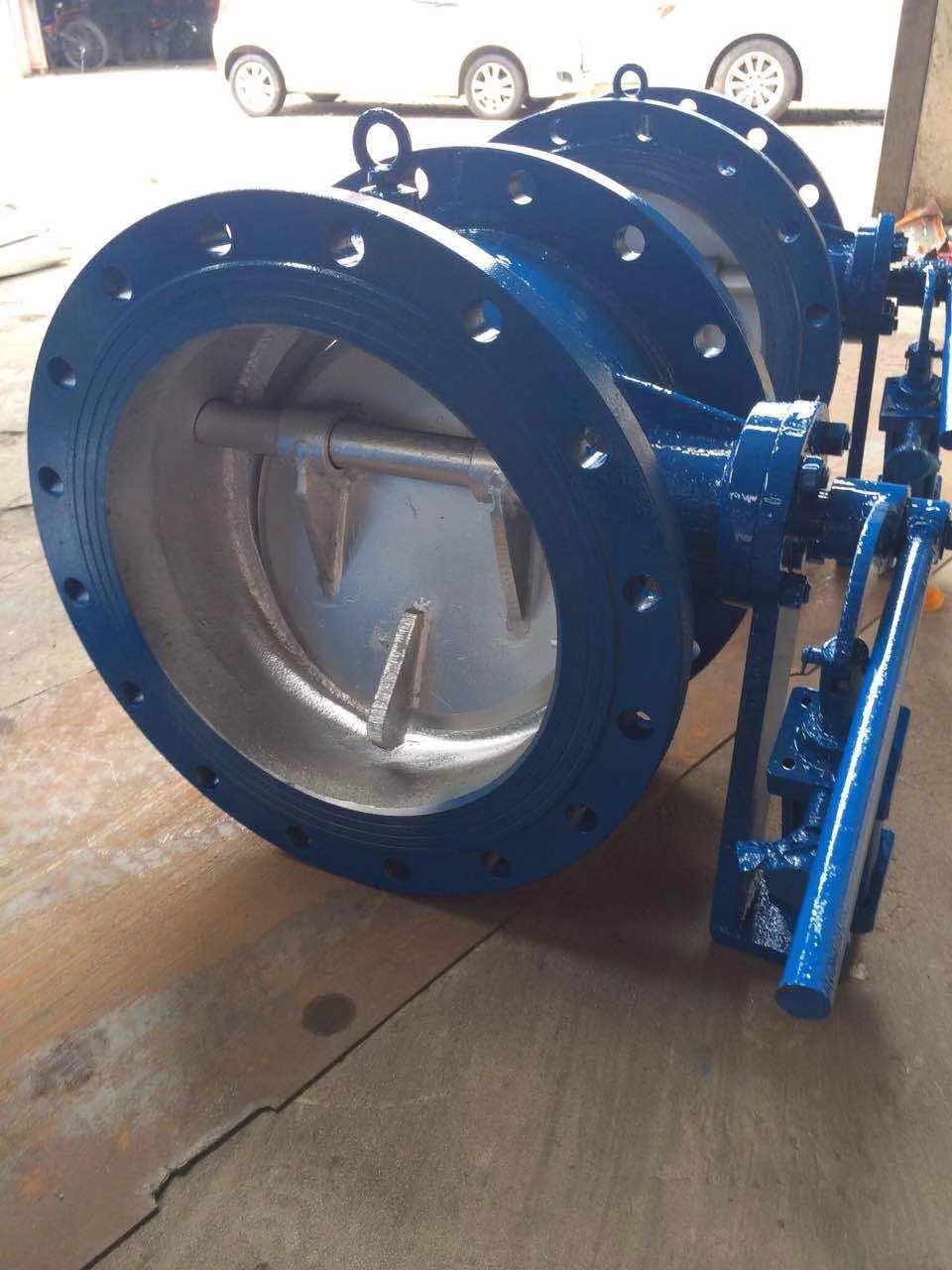

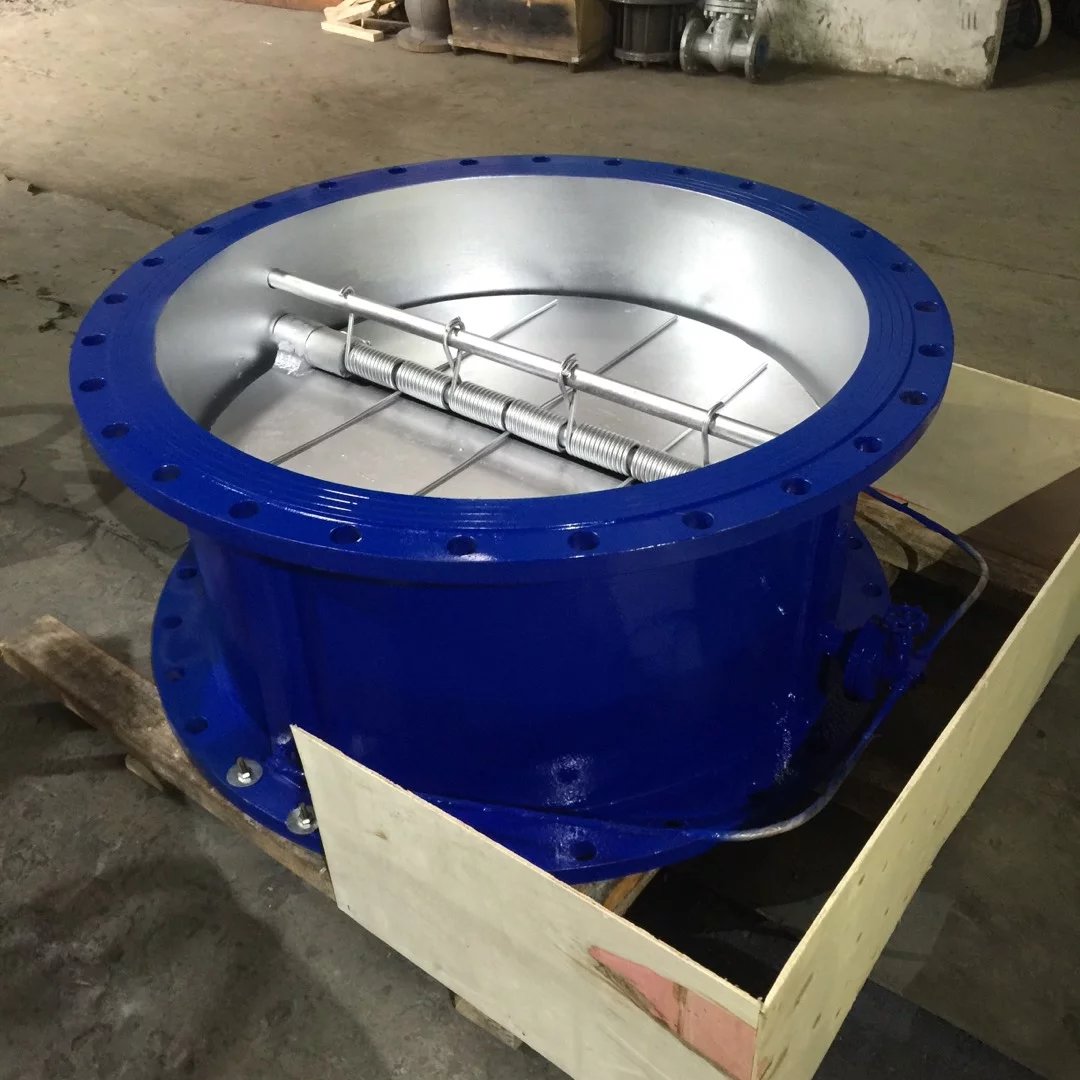

一、HH47X蝶式緩沖止回閥產品概述：
|
本廠生產的緩沖止回閥主要用于工業供水、污水處理廠的水泵出口處，防止管網中介質逆流。自動消除破壞性水錘，從而保證水泵和管路不受損壞。該閥主要有閥體、閥瓣、緩沖裝置和微量調節閥組成。該產品具有結構新穎、體積小、流體阻力小、運行平穩、密封可靠、耐磨損、緩沖性能好等特點，是工業用水和城市排污的最佳產品 |
二、HH47X蝶式緩沖止回閥結構圖：
三、HH47X蝶式緩沖止回閥主要技術參數：
公稱壓力：1.0～2.5MPa
公稱通經：40～1000mm
緩閉時間：3～60秒
適用介質：清水、污水、海水
適用溫度：0～80℃（如需要，可達200℃）
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準: GB/T 13927 AP1598
四、HH47X蝶式緩沖止回閥主要零部件材料：
|
零件名稱 |
閥體 |
閥瓣 |
閥桿、油缸、活塞 |
彈簧 |
閥座 |
|
材料 |
灰鑄鐵、鑄鋼 |
碳鋼 |
不銹鋼 |
不銹鋼 |
橡膠 |
五、HH47X蝶式緩沖止回閥主要外形連接尺寸： 單位：mm
|
DN（mm） |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
L |
140 |
150 |
170 |
180 |
190 |
200 |
210 |
230 |
250 |
270 |
290 |
310 |
330 |
350 |
390 |
430 |
470 |
510 |
550 |
|
H |
200 |
215 |
225 |
235 |
280 |
290 |
310 |
350 |
415 |
450 |
480 |
550 |
585 |
640 |
720 |
780 |
840 |
990 |
1050 |
|
H1 |
88 |
98 |
108 |
118 |
130 |
148 |
172 |
210 |
240 |
264 |
297 |
324 |
351 |
379 |
434 |
491 |
549 |
600 |
655 |
六、HH47X蝶式緩沖止回閥訂貨說明：
1、緩沖止回閥產品名稱與型號，
2、緩沖止回閥閥公稱壓力，
3、緩沖止回閥公稱通徑，
4、緩沖止回閥連接法蘭標準，
5、緩沖止回閥閥體材質，
6、緩沖止回閥額定流量系數，
7、緩沖止回閥工作介質，
8、緩沖止回閥介質溫度，
9、緩沖止回閥是否帶附件以便為您正確選型
10、如有特殊要求時請?jiān)谟嗁?gòu)產品時注明。
11、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
12、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖由我們的中策閥門專家為您審核把關。
