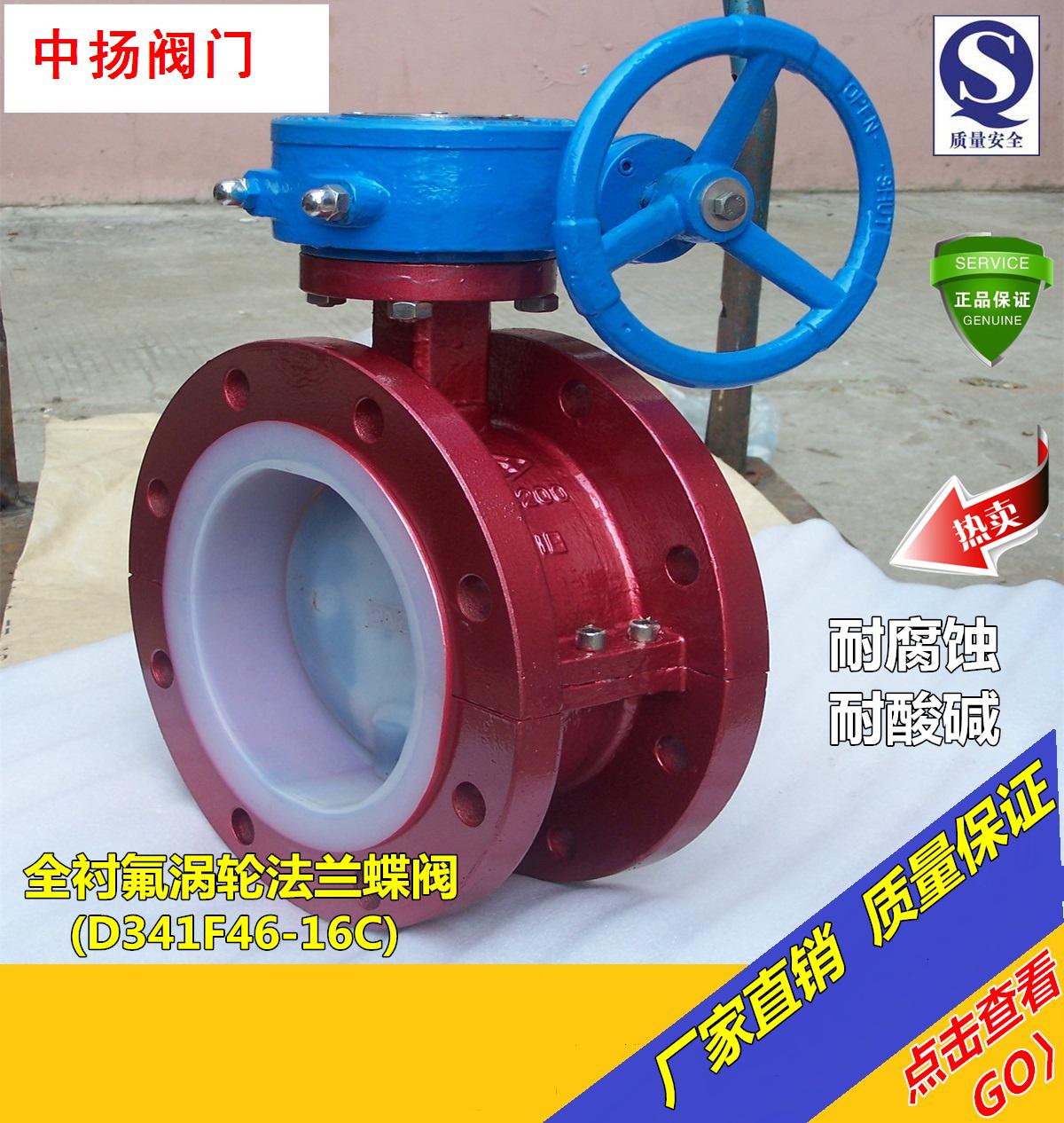

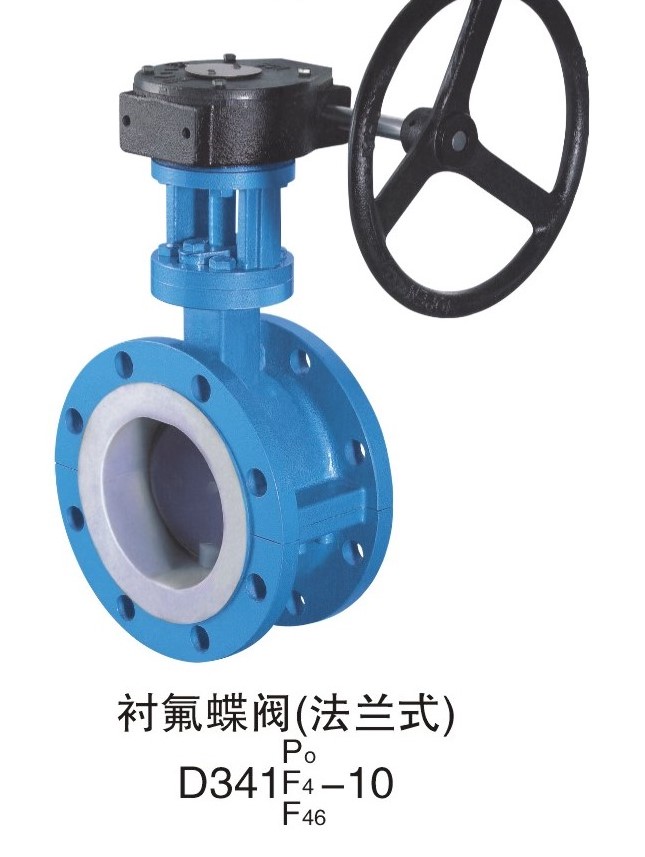

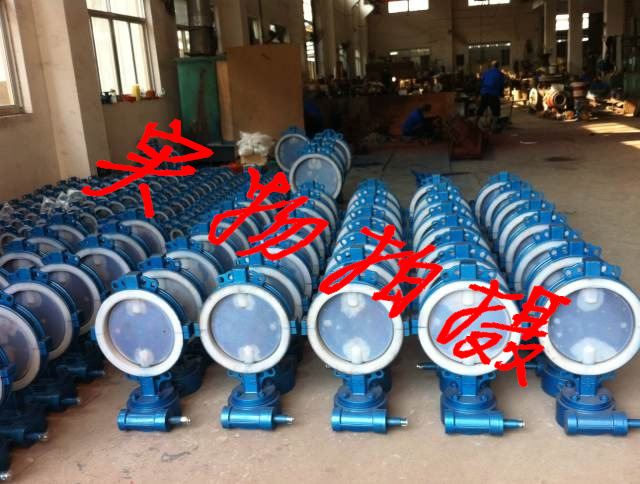

D341F46-10C|D341F46-16C襯氟法蘭蝶閥
產品型號：D341F46-10C
產品名稱：法蘭襯氟蝶閥
公稱壓力：0.6/1.0Mpa
殼體材質：鑄鋼
產品報價：
產品規格：DN50-DN1200
.
按驅動方式可分為：電動襯氟蝶閥、氣動襯氟蝶閥、蝸輪襯氟蝶閥
產品用途：D341F46襯氟法蘭蝶閥適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，FEP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
產品特點：
蝶閥在管路中除了起切斷和截流用外,近年來已經把密封性能作為評價的主要指標,受到市場的青睞.另外,蝶閥還有體積小、重量輕、結構簡單的優點,與同參數閘閥比較,平均減輕重量達30-50％,蝶板旋轉90°即可實現啟、閉過程,又由于轉軸兩側蝶板受介質作用力近似相等,轉矩相反,因此啟閉力矩較小.
結構特點：
1.中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力、流量可自由調節;
2.偏心蝶閥為二維方向偏心產生的凸輪效應會使密封副產生足夠的密封比壓,并且隨著工作壓力的升高,密封副產生足夠的密封比壓,并且隨著工作壓力的升高,密封效果更理想.
3.四級加載彈性密封,絕對保證了閥門內、外的零泄露;
a.軸頭、蝶板圓周連接處的特殊過渡曲線與閥座的合理過盈;
b.軸頭端面采用彈性o型圈和軸肩處剛性墊圈、彈性橡膠墊組合;
c.軸的徑向采用O型圈與金屬墊的組合;
d.閥座鑲在有彈性條的閥體槽內;
4.采用可調性彈子定位,定位準確,結構簡單.
D341F46-10C|D341F46-16C襯氟法蘭蝶閥又稱氟塑料襯里耐腐閥門，是將聚四氟乙烯采用模壓方法置于鋼質或鐵質的閥門承壓件的內壁或閥門內件的外表面，利用其在抗強腐蝕介質方面的獨特性能制做成各類閥門和壓力容器。主要用于-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，常見的襯氟材料有 FEP（F46）、PCTFE（F3），FEP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
特點
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速
2、操力矩小，操作方便，省力靈巧
3、可以任何位置安裝、維修方便
4、密封件可以更換、密封性能可靠達到雙向密封零泄漏
5、密封材料耐老化、耐腐蝕、使用壽命長等特點。
D341F46-10C|D341F46-16C襯氟法蘭蝶閥標準
設計標準：GB/T12238-1989
法蘭連接尺寸：GB/T9113.1-2000 GB/T9115.1-2000 JB78
結構長度：GB/T12221-1989
壓力試驗：GB/T13927-1992；JB/T9092-1999
D341F46-10C|D341F46-16C襯氟法蘭蝶閥主要零件材質
|
零件名稱 |
材料 |
|
閥體 |
各種橡膠、聚四氟 |
|
蝶板 |
灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 |
|
密封圈 |
球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 |
|
閥桿 |
2Cr13、不銹鋼 |
|
填料 |
O型圈、柔性石墨 |
D341F46-10C|D341F46-16C襯氟法蘭蝶閥技術參數
|
公稱通徑 |
DN(mm) |
50~2000 |
||
|
公稱壓力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
|
試驗壓力Ps(MPa) |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
|
|
適用介質 |
空氣、水、污水、蒸汽、煤氣、油品等 |
|||
|
驅動形式 |
手動、蝸桿蝸輪傳動、氣傳動、電傳動 |
|||
D341F46-10C|D341F46-16C襯氟法蘭蝶閥密封材料選用和適用溫度
|
材料品種 |
氯丁橡膠 |
丁晴橡膠 |
乙丙橡膠 |
聚四氟乙烯 |
硅橡膠 |
氟橡膠 |
|
代號 |
X或J |
XA或JA |
XB或JB |
XC、JC或F |
XD或JD |
XE或JE |
|
耐最高溫度 |
82℃ |
93℃ |
150℃ |
232℃ |
250℃ |
204℃ |
|
耐最低溫度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-23℃ |
|
適用工作溫度 |
≤65℃ |
≤80℃ |
≤120℃ |
≤200℃ |
≤200℃ |
≤180℃ |
D341F46-10C|D341F46-16C襯氟法蘭蝶閥 PN1.6MPa外形鏈接尺寸
|
公稱通徑 |
主要外形鏈接尺寸 |
|||||||
|
DN |
L |
D |
D1 |
D2 |
f |
b |
z-d |
|
|
DN |
inch |
法蘭式 |
PN1.6MPa |
|||||
|
40 |
11/2 |
106 |
150 |
110 |
85 |
3 |
18 |
4-18 |
|
50 |
2 |
108 |
165 |
125 |
100 |
3 |
18 |
4-18 |
|
65 |
21/2 |
112 |
185 |
145 |
120 |
3 |
18 |
4-18 |
|
80 |
3 |
114 |
200 |
160 |
135 |
3 |
20 |
8-18 |
|
100 |
4 |
127 |
220 |
180 |
155 |
3 |
20 |
8-18 |
|
125 |
5 |
140 |
250 |
210 |
185 |
3 |
22 |
8-18 |
|
150 |
6 |
140 |
285 |
240 |
210 |
3 |
22 |
8-22 |
|
200 |
8 |
152 |
340 |
295 |
265 |
3 |
24 |
12-22 |
|
250 |
10 |
165 |
405 |
355 |
320 |
4 |
26 |
12-26 |
|
300 |
12 |
178 |
465 |
410 |
370 |
4 |
28 |
12-26 |
|
350 |
14 |
190 |
520 |
470 |
430 |
4 |
30 |
16-26 |
|
400 |
16 |
216 |
580 |
525 |
480 |
4 |
32 |
16-30 |
|
450 |
18 |
222 |
640 |
585 |
550 |
4 |
40 |
20-30 |
|
500 |
20 |
229 |
715 |
650 |
610 |
5 |
44 |
20-33 |
|
600 |
24 |
267 |
840 |
770 |
720 |
5 |
54 |
20-36 |
|
700 |
28 |
292 |
910 |
840 |
759 |
5 |
42 |
24-36 |
|
800 |
32 |
318 |
1025 |
950 |
900 |
5 |
42 |
24-39 |
|
900 |
36 |
330 |
1125 |
1050 |
1000 |
5 |
44 |
28-39 |
|
1000 |
40 |
410 |
1255 |
1170 |
1110 |
5 |
46 |
28-42 |
|
1200 |
48 |
470 |
1485 |
1390 |
1330 |
5 |
52 |
32-48 |
