BS5308 第一部分1類 (非鎧裝電纜)
BS5308第一部分1類 PE絕緣+總屏蔽+PVC護套
應用
非鎧裝類電纜 (第一部分1類) 主要應用于室內安裝，也安裝在潮濕的環境中. 在工業生產進程中完成通信，數據和語音信號的傳輸和服務, 此類電纜也可應用于電氣設備和儀表之間的互聯，通常應用于石油工業中.

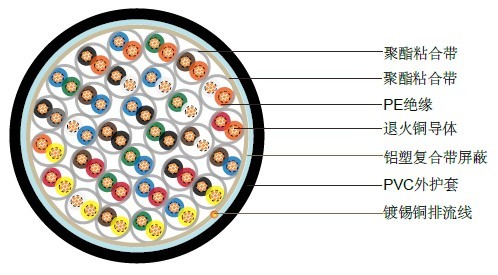

結構
|
導體
|
退火銅或鍍錫銅, 尺寸： 遵循BS6360標準，0.5mm²和0.75mm²，5類多股，0.5 mm²和1.0 mm²，1類實心銅，1.5mm²和 2.5mm²，2類多股銅
|
|
絕緣
|
PE(聚乙烯)， 遵照BS6234標準，03類
|
|
成對
|
兩芯對絞，加小于100mm的隔離帶
|
|
線對顏色
|
參照附注里的色彩編碼
|
|
粘合帶
|
透明的聚合酯帶
|
|
總屏蔽
|
鋁塑復合屏蔽，金屬面向內，緊挨0.5mm²的排流線
|
|
外護套
|
PVC(聚氯乙烯)護套，遵照BS6746標準，TM1類或6類
|
|
護套顏色
|
黑色/藍色
|
物理性能和電氣性能
工作溫度: -40˚C - + 70˚C( 固定安裝)
0˚C - +50˚C(工作中 )
最小彎曲半徑: 5 x 外徑
|
導體截面積
|
mm 2
|
0.5
|
0.5
|
0.75
|
1.0
|
1.5
|
|
導體規格
|
No. x mm
|
1 x 0.8
|
16 x 0.2
|
24 x 0.2
|
1 x 1.13
|
7 x 0.53
|
|
最大導體電阻
|
ohm/km
|
36.8
|
39.7
|
26.5
|
18.2
|
12.3
|
|
最小絕緣電阻
|
Gohm/km
|
5
|
5
|
5
|
5
|
5
|
|
1kHz時的電容不平衡值（對：對屏蔽）
|
pF/250m
|
250
|
|
1kHz時的最大互容 （非屏蔽和總屏蔽的電纜，單對和兩對除外）
|
pF/m
|
115
|
115
|
115
|
115
|
120
|
|
1kHz時的最大互容（單對屏蔽/總屏蔽電纜包括單對及兩對）
|
pF/m
|
75
|
75
|
75
|
75
|
85
|
|
相鄰芯數間最大的感應系數/阻 抗比率
|
μH/ohm
|
25
|
25
|
25
|
25
|
40
|
|
測試電壓
|
芯：芯
|
V
|
1000
|
1000
|
1000
|
1000
|
1000
|
|
芯：屏蔽
|
V
|
1000
|
1000
|
1000
|
1000
|
1000
|
|
最大額定電壓
|
V
|
300/500
|
300/500
|
300/500
|
300/500
|
300/500
|
參數表
|
對數
|
導體
股數和直徑
|
標稱
導體截面積
|
標稱
絕緣厚度
|
標稱
護套厚度
|
標稱
電纜外徑
|
標稱
電纜重量
|
|
|
no./mm
|
mm2
|
mm
|
mm
|
mm
|
kg/km
|
|
1
|
1/0.8
|
0.5
|
0.5
|
0.8
|
5.5
|
35
|
|
2
|
1/0.8
|
0.5
|
0.5
|
0.8
|
6.8
|
55
|
|
5
|
1/0.8
|
0.5
|
0.5
|
1.1
|
10.9
|
125
|
|
10
|
1/0.8
|
0.5
|
0.5
|
1.2
|
14.4
|
215
|
|
15
|
1/0.8
|
0.5
|
0.5
|
1.2
|
16.5
|
300
|
|
20
|
1/0.8
|
0.5
|
0.5
|
1.3
|
18.8
|
385
|
|
30
|
1/0.8
|
0.5
|
0.5
|
1.3
|
22.3
|
545
|
|
50
|
1/0.8
|
0.5
|
0.5
|
1.5
|
28.5
|
875
|
|
1
|
16/0.2
|
0.5
|
0.6
|
0.8
|
6.2
|
60
|
|
2
|
16/0.2
|
0.5
|
0.6
|
0.8
|
7.6
|
80
|
|
5
|
16/0.2
|
0.5
|
0.6
|
1.1
|
12.4
|
210
|
|
10
|
16/0.2
|
0.5
|
0.6
|
1.2
|
16.5
|
340
|
|
15
|
16/0.2
|
0.5
|
0.6
|
1.3
|
19.2
|
440
|
|
20
|
16/0.2
|
0.5
|
0.6
|
1.3
|
21.7
|
570
|
|
30
|
16/0.2
|
0.5
|
0.6
|
1.5
|
26.4
|
780
|
|
50
|
16/0.2
|
0.5
|
0.6
|
1.7
|
33.4
|
1130
|
|
1
|
24/0.2
|
0.75
|
0.6
|
0.8
|
6.7
|
75
|
|
2
|
24/0.2
|
0.75
|
0.6
|
0.9
|
8.4
|
100
|
|
5
|
24/0.2
|
0.75
|
0.6
|
1.2
|
13.8
|
250
|
|
10
|
24/0.2
|
0.75
|
0.6
|
1.3
|
18.4
|
450
|
|
15
|
24/0.2
|
0.75
|
0.6
|
1.5
|
21.1
|
600
|
|
20
|
24/0.2
|
0.75
|
0.6
|
1.5
|
24.4
|
920
|
|
30
|
24/0.2
|
0.75
|
0.6
|
1.7
|
29.5
|
980
|
|
50
|
24/0.2
|
0.75
|
0.6
|
2
|
37.6
|
1690
|
|
1
|
1/1.13
|
1
|
0.6
|
0.8
|
6.6
|
85
|
|
2
|
1/1.13
|
1
|
0.6
|
0.8
|
8
|
115
|
|
5
|
1/1.13
|
1
|
0.6
|
1.2
|
13.5
|
290
|
|
10
|
1/1.13
|
1
|
0.6
|
1.2
|
17.7
|
500
|
|
15
|
1/1.13
|
1
|
0.6
|
1.3
|
20.6
|
670
|
|
20
|
1/1.13
|
1
|
0.6
|
1.5
|
23.8
|
950
|
|
30
|
1/1.13
|
1
|
0.6
|
1.5
|
28.4
|
1030
|
|
50
|
1/1.13
|
1
|
0.6
|
2
|
36.6
|
1750
|
|
1
|
7/0.53
|
1.5
|
0.6
|
0.8
|
7.5
|
100
|
|
2
|
7/0.53
|
1.5
|
0.6
|
0.9
|
9.3
|
150
|
|
5
|
7/0.53
|
1.5
|
0.6
|
1.2
|
15.6
|
360
|
|
10
|
7/0.53
|
1.5
|
0.6
|
1.3
|
20.9
|
690
|
|
15
|
7/0.53
|
1.5
|
0.6
|
1.5
|
24.6
|
880
|
|
20
|
7/0.53
|
1.5
|
0.6
|
1.5
|
27.8
|
1230
|
|
30
|
7/0.53
|
1.5
|
0.6
|
1.7
|
33.7
|
1560
|
|
50
|
7/0.53
|
1.5
|
0.6
|
2
|
43
|
2400
|
|
