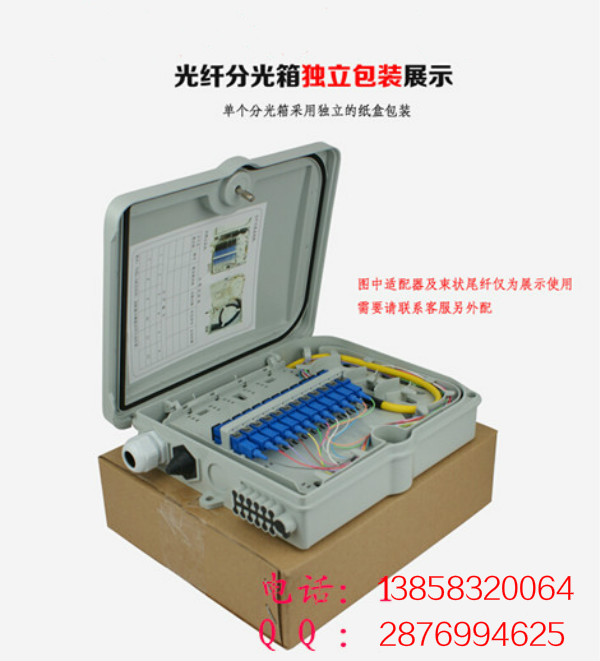

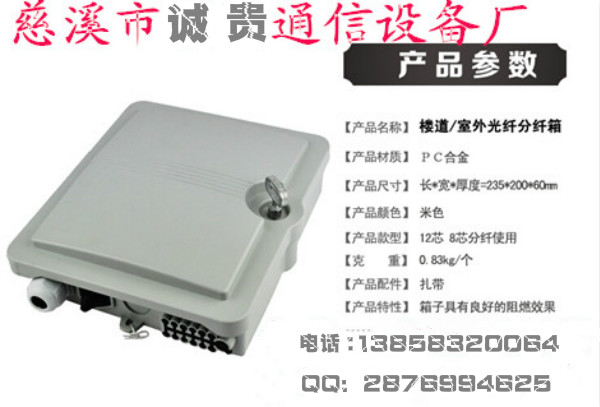

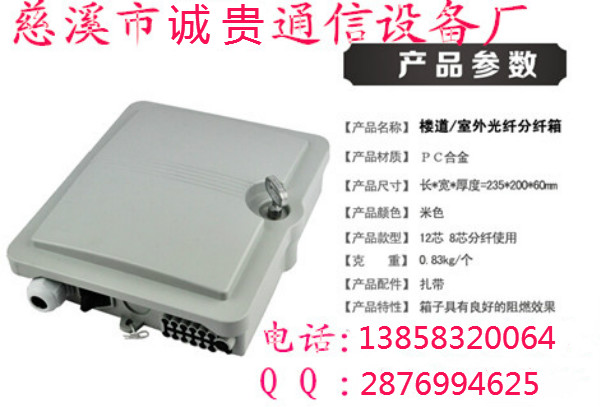

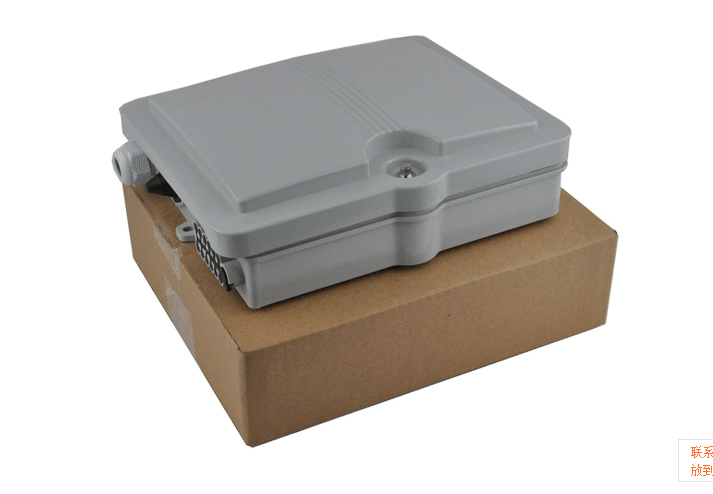

廣電-STTH12芯塑料光纖分線箱圖片

 塑料光纖分纖箱

 光纜分線箱 光纖配線箱、光纖分線箱、光纖樓道箱 光纜分光箱 光纖分纖箱 光纜分路箱

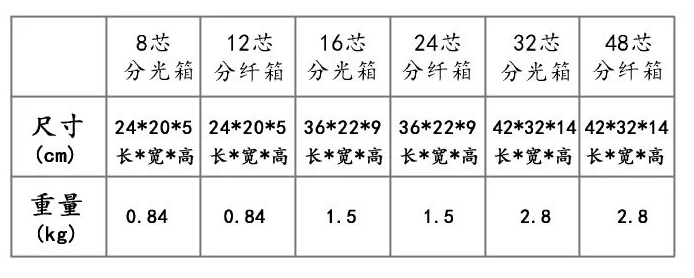

型號：12芯16芯24芯32芯36芯48芯72芯96芯108芯144芯
安裝方式：樓道壁掛式  室外抱桿式
光纜分線箱適用于光纜與光通信設備的配線連接，通過配線箱內的耦合器，用光跳線引出光信號，實現光配線功能。適用于光纜和配線尾纖的保護性連接，也適用于光纖接入網中的光纖終端點采用

 功能說明

• 箱體采用優質阻燃工程塑料,具有良好的密封性能和耐候性能,適合戶內外壁掛,抱桿安裝使用,防護等級達IP55級；
• 專用皮線光纜固定位,保證皮線光纜固定后拉脫力不小于20N；
• 有專門的快速連接器過路孔,皮線光纜端接快速連接器可在箱體外進行,端接快速連接器操作更方便；
• 可靠的鎧裝光纜引入,固定,開剝保護及接地裝置,最多固定4根戶外鎧裝光纜,相當于集成了2進2出的光纜接頭盒；
• 多功能熔接保護座,可滿足48芯熔接保護套管安放或24芯冷接子的安放需求；
• 翻板結構設計,充分合理利用箱體空間,全程保證光纖足夠的彎曲半徑,更方便用戶預留合適的冗余光纖及合理走纖路由；
• XH-GFX07系列產品采用相同的箱體,通過配置的調整,從而滿足不同的功能要求。

  一、概述
  本設備是適用于FTTH網絡  電信網絡  數據通信網絡  局域網等
  二、結構特點：
  1、  箱體全封閉式結構，外形簡潔美觀。
  2、  箱體材料PC+ABS，防潮、防水、防塵、抗腐蝕耐老化性能優越，防護等級達到IP54。

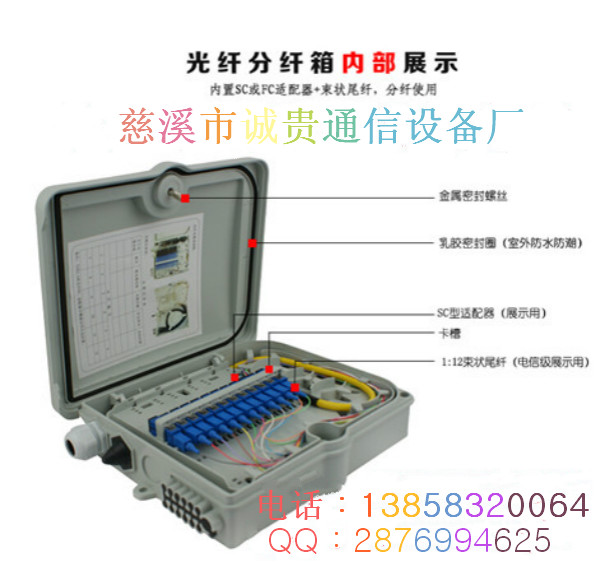

  3、  雙層結構的設計,上層為光分器配線層,下層為光纖熔接層.
  4、  光分器模塊采用抽屜式模塊化設計,具有很強的互換性和通用性.
  5、  配線盤可翻轉操作，施工、維護方便快捷。
  6、  箱體安裝方式可采用掛墻或抱桿安裝方式，室內室外均可使用。
  三、技術條件：
  1、環境要求
  工作溫度：  -40℃～+60℃
  相對濕度： ≤85%（+30℃）
  大氣壓力：70KPa～106Kpa
  2、主要技術指標
  光纜進入數量:1X2根(上下進纜均可)
  皮纖進入數量:1X2根(上下進纜均可))
  箱門開啟角度:180°
  適配器可選SC\FC\LC
  3、防雷技術指標
  箱體接地裝置與箱體絕緣，絕緣電阻不小于1000MΩ/500V（直流電）；
  IR≥1000MΩ/500V
  箱體接地裝置與箱體之間耐電壓不小于3000V（直流電）/min不擊穿，無飛
  弧；U≥3000V
  室外用SMC抱桿式光分路箱/塑料合金光纖分線箱
  室內外冷扎板光分路箱/樓道多媒體分線箱/光纖分線盒
  一分16光分路箱/一分32光分路器箱/光纖分線箱
  SMC光分路器箱/ABS光分路器箱/冷扎板光分路器箱/塑料合金光分路器箱
  塑料插片式光分路器箱一分16和1分32，抱桿式1分16ABS光分路器箱，ABS塑料分纖箱分線箱光分路器箱，16芯32芯ABS插片式光分路器箱，
  塑料12芯16芯微型光分路器配線箱，ABS壁掛式插片光分路器箱,
  ABS抱箍式光分路器箱，塑料抱桿式1分16一分32光分路器箱。
  1分16抱箍式光分路器箱塑料合金材質，一分16/32光纖分纖箱ABS塑料合金。
  室外ABS壁掛式或抱箍光分路器樓道箱應用于FTTH接入系統中的終端接入環節中
  特點及結構說明:
       1:箱體采用ABS合金材料制作,使用壽命達到20年以上.
  2:雙層結構的設計,上層為光分器配線層,下層為光纖熔接層.
  應用范圍為FTTH的終端光分器用戶接入設備，實現光纖的熔接、分配調度、光分器的配接、用戶端皮纖的接入和分配，實現端接主干光纜與配線皮纖光纜的配接，放置光分路器的功能。本標準對GPX41-XS系列室外光分器配線箱中的分光、熔纖、配線各種性能、技術指標等方面提出了具體的要求。
  本標準依據中華人民共和國通信行業標準YD/T 988-2007《通信光纜交接箱》和泰爾認證中心《配線設備認證實施規則》編制而成，設備廠商提供的產品應符合其規定。隨著標準的修訂，設備廠商提供的產品應符合最新標準的要求。
  主要特點：
  ●采用優質冷軋鋼板，靜電噴涂室外防水粉末
  ●門鎖采用優質戶外防水鎖，箱體掛墻安裝
  ●工作溫度：-30°C~+60°C，儲存溫度-40°C~+60°C
  ●具有臨時尾纖存儲區域
  ●支持各種光纖連接頭的管理，如SC、LC、ST、MT-RJ等
  ●前面操作，安裝迅速方便
  ●分路器插座板可翻轉，蝶形光纜可以實現存儲，方便維護及光纜多次維護
  ●配置2個標準插片式分光器安裝槽位，可安裝2臺1：4/1：8插片式分光器，或1臺1：16插片式分光器
  ●在機箱形式及厚度保持一致的情況下，光纖熔接盤最大支持6片，滿足施工過程中任意形式的接續
