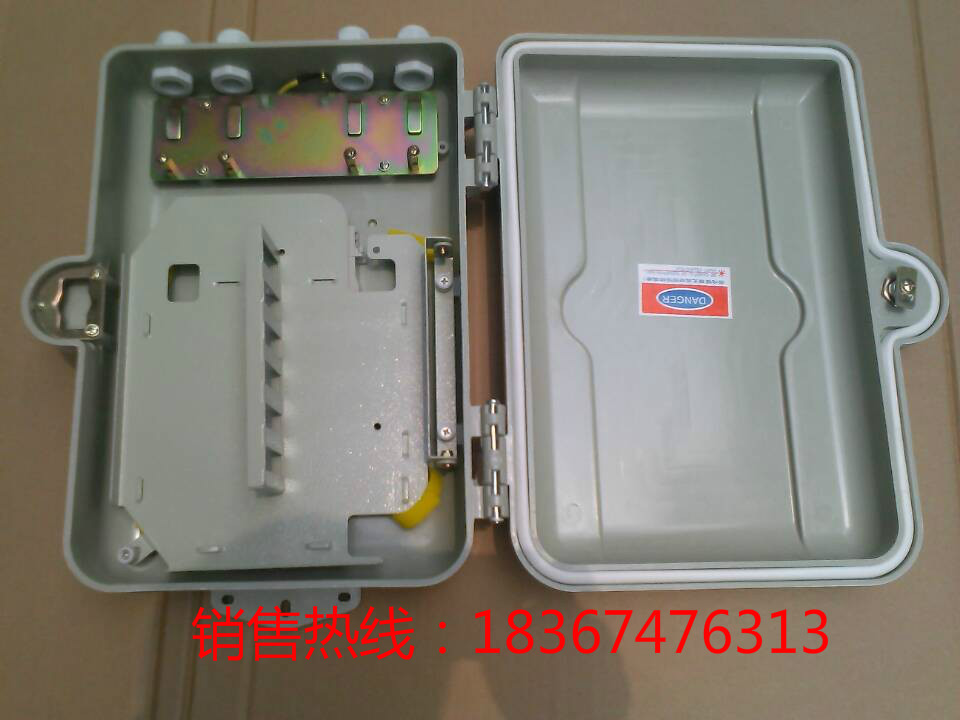

SMC48芯光纖樓道箱-FTTH樓道箱移動通信

FTTH室內壁掛式光分路器箱用于光纜與光通信設備的配線連接，通過配線箱內的適配器，用光纖跳線引出光信號，實現光配線功能。適用于光纜和配線尾纖的保護性連接，也適用于光纖接入網中的光纖終端點。適用于FTTH工程光纜到樓后使用，安裝于樓道、地下室、機房和大樓外墻。光纜也可以經分光配線箱開撥盤繞后與入戶光纜熔接引出，實現光纜的直通功能，滿足傳統傳輸網絡工程的需求

• 本產品應用于FTTH接入系統中的終端接入環節中，特別適合于室內外壁掛式或抱箍式條件下使用，有光傳輸終端的成端熔接、分光、配線輸出等功能。
• 2、特點及結構說明：、箱體材料采用SMC材料制作，使用壽命達20年以上。
• 3、雙層結構的設計，上層為光分器配線層，下層為光纖熔接層。
• 4、產品為多用途配線設備，既能當光分線箱使用也能當光分路器使用，具有很強的互換性和通用性。

• 工作環境溫度：-40℃～ 60℃ ； 環境濕度：≤95％(40℃)；
• 大氣壓力：70kPa～106kPa  ；箱門開啟角度：≥180°3-7 ；

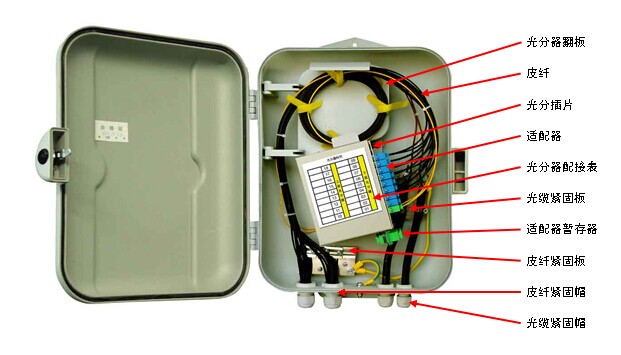

• 光纜進入數量：1X2根（下進纜）3-5、皮纖進入數量：8X2根（下進纖）3-6、、適配器：SC/PC（上連口為綠色，下連口為藍色）3-8、接地排耐電壓水平：≥3000V(DC)/10mA/1min3-9、絕緣電阻：≥2×104MΩ/500V3-10、外型尺寸：383mm×285mm×100mm3-11、產品重量：4500g4、產品結構4-1、箱內含繞纖板、光分器模塊、適配器、光纜緊固板、適配器暫存板、皮纖緊固板、皮纖緊固帽、光纜緊固帽冷軋鋼板的光纖配線箱、光纖分路箱，光纖分線箱，多媒體信息箱的優勢和特點如下：

主要特點：

●采用優質冷軋鋼板，靜電噴涂室外防水粉末

●門鎖采用優質戶外防水鎖，箱體掛墻安裝

●工作溫度：-30°C~+60°C，儲存溫度-40°C~+60°C

●具有臨時尾纖存儲區域

●支持各種光纖連接頭的管理，如SC、LC、ST、MT-RJ等

●前面操作，安裝迅速方便

●分路器插座板可翻轉，蝶形光纜可以實現存儲，方便維護及光纜多次維護

●配置2個標準插片式分光器安裝槽位，可安裝2臺1：4/1：8插片式分光器，或1臺1：16插片式分光器

●在機箱形式及厚度保持一致的情況下，光纖熔接盤最大支持6片，滿足施工過程中任意形式的接續

標準型光纖配線箱用于光纖接入網終端，具有光纖的配線和熔接功能，可以實現光纜纖芯的靈活調線及存儲。

設備特點

   1室內型箱體采用電板材料，表面經靜電噴塑處理，室外型箱體采用德國進口箱體（防護等級1P66),一流的工藝水準；
2可提供需12、24、48個光終端點，并可實現光纜的直通和盤儲；
3接續模塊可抽出到箱體外操作，簡單，方便；
4卡接式安裝FC、SC兩種適配器；
5確保光纖處于任何位置時，曲率半徑大于40mm;
6有可靠的光纜固定、開剝、接地保護裝置；
7可掛墻或掛桿安裝。

主要技術指標：

工作環境：光纖配線箱不適合露天使用，如需使用，應采取保護措施

環境溫度：-40℃~+60℃

相對濕度：≤95％（+40℃）

大氣壓力：70kPa～106kPa

工作波長：850nm1310nm 1550nm

光纖連接器損耗（含插入、互換、重復）：≤0.5dB

光纖連接器回波損耗：PC≥40dB、UPC≥50dB、APC≥60dB

光纖連接器插拔壽命：＞1000次

絕緣電阻：＞2x104ΜΩ（測試電壓為500VDC）

抗電強度：＞3000VDC/1min不擊穿、無飛弧
