FTTH64路分光箱（室外插片式分光箱型號）

              FTTH光纜分纖箱適合于光纖接入網中的配線光纜與入戶皮線光纜交接點使用。箱體采用壁掛或抱桿安裝方式，適用于室內和室外兩種場景使用；通過SC型光纖適配器及快速連接器對外線鎧裝光纜與入戶皮線光纜之間進行連接與調度。                                                                       光分路器箱介紹

1分8光分路器箱，1分16光分路器箱，1分32光分路器箱，插片式光分路器箱，SMC光分路器箱，塑料光分路器箱，光纖分纖箱，光纖分纖盒

12光纖分線盒：24芯光纖分線盒，16芯光纖分纖盒，24芯光纖分線盒，12芯光纜分線盒，16芯光纜分線盒，24芯光纜分線盒，48芯光纖分線盒，12芯光纖分纖箱，24芯光纖分纖盒，16芯光纖分纖盒，SMC分纖箱，SMC分纖盒

1分16分光器箱，1分16光分器箱，1分16光分路器箱，1分16光分器箱分線箱

1分32分光器箱，1分32光分器箱，1分32光分路器箱，1分32光分器箱分線箱

1分64分光器箱，1分64光分器箱，1分64光分路器箱，1分64光分器箱分線箱

SMC分光器箱  ，冷軋板光分器箱，壁掛式光分路器箱，嵌入式光分器箱分線箱

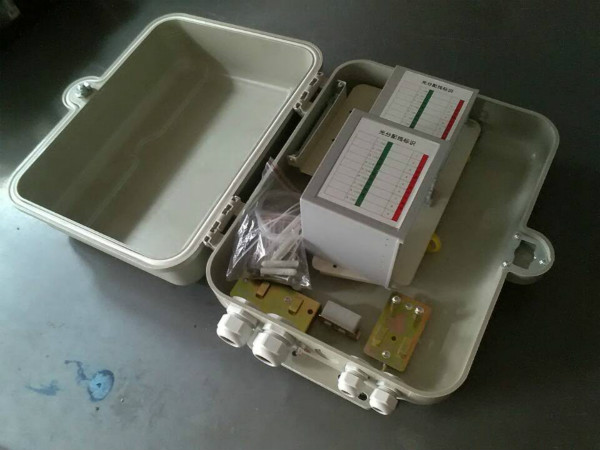

為適應市場需求設計的分纖（分光）箱，分為直熔型、適配器型光纜分纖箱和盒式、插片式光纜分光分纖箱。箱體材料采用優質冷軋鋼、不銹鋼或復合材料。主要適用在FTTH接入方式下的樓道或戶外分光點。適用于FTTH的一級或二級分光，二級分光優勢特別明顯。并且引入了旁路纖接續功能。

直熔型體積小巧，配置多樣，特別適合一級分光模式下，放置在樓道、弱電井等場合。

適配器型分纖箱除具有分配線功能，還預留分光功能，可靈活配置各種不同規格的盒式光分路器。

     上聯光纜：容量16-32光纜出纖：蝶形光纜接SC蝶形光纜尾纖或快速連接頭至用戶端。進纜方式：室內上進/下進、室外下進。

分纖（分光）箱：適用插片式 適配器直接安裝。

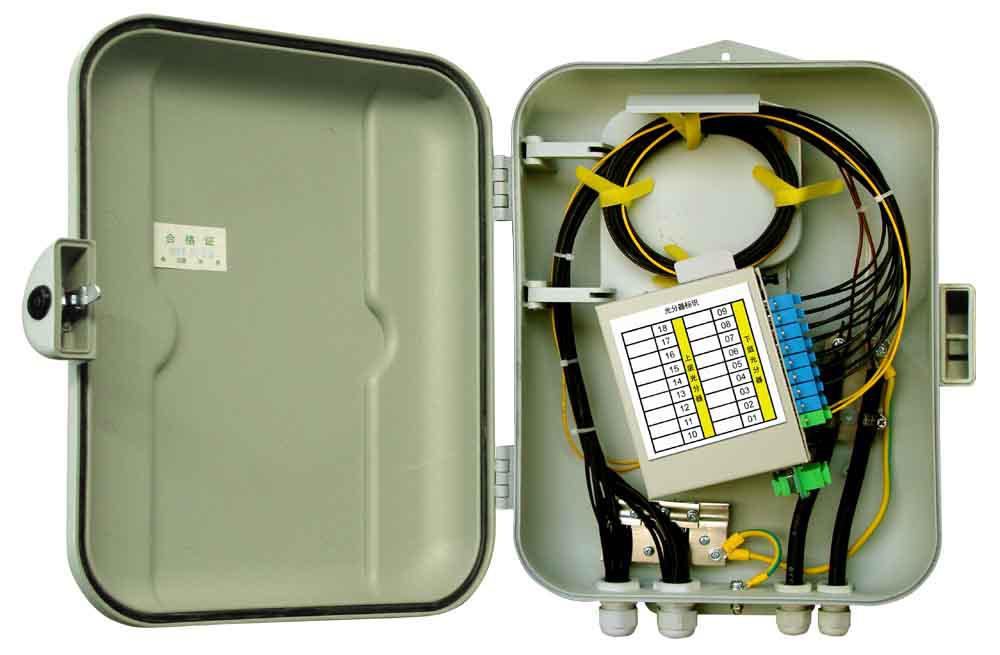

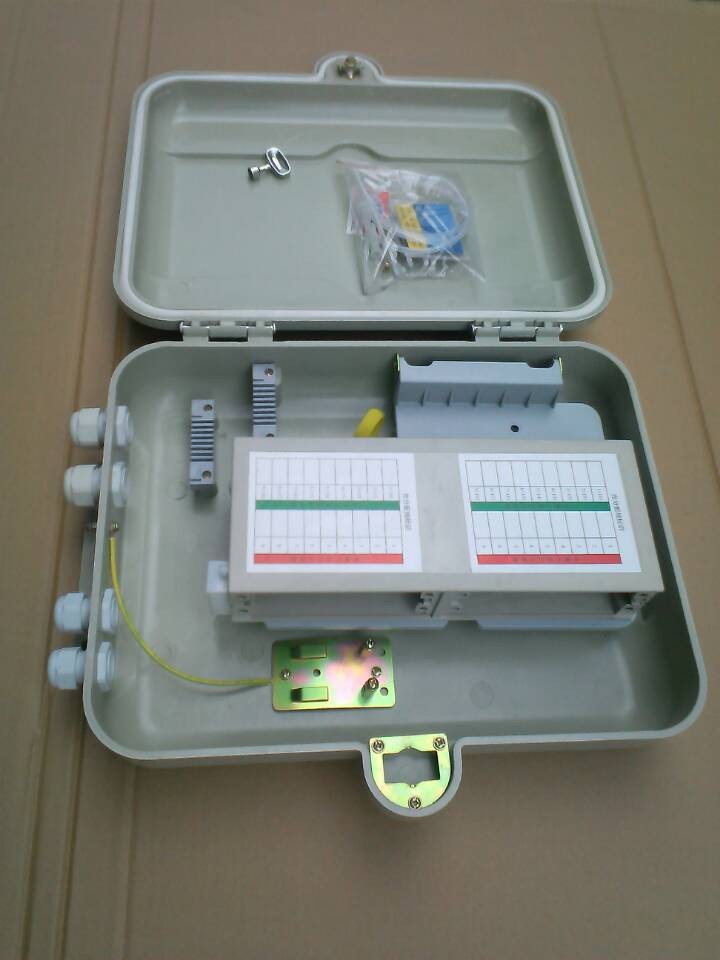

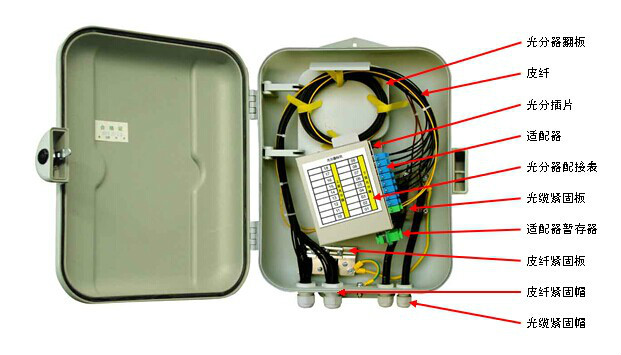

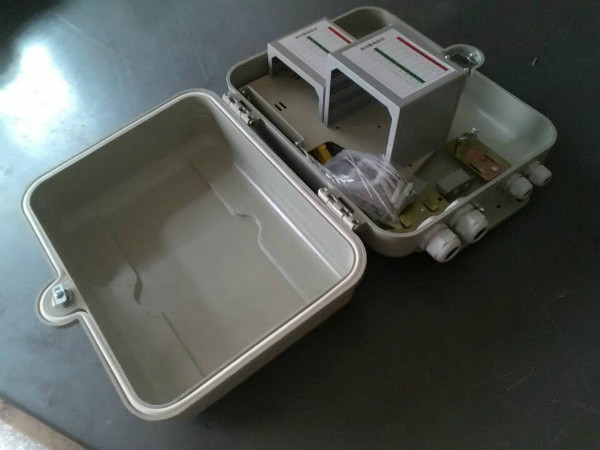

插片式光分路器箱，采用模塊化設計，具有二個到四（八）個擴展槽位，將光分插片插入插槽即可。通過靈活的增加光分插片數量來實現端口的擴容，不同容量的光分模塊具有通用性和互換性。另配置熔纖盤用于上聯光纜的接續。尾纖的存儲采用用適配器固定，實現了無跳接。箱體材料采用優質冷軋鋼或不銹鋼。產品主要適用在FTTH接入方式下的樓道分光點。適用于FTTH的一級或二級分光，二級分光優勢特別明顯。

Ø      光分插片靈活的配置方式，最大限度為運營商節約初期投資。

Ø      光分插片集光分與適配器為一體，極大的方便了工程施工，也減少了常規盒式光分路器因施工或保管不當造成的損壞。1:4和1:8采用一個插槽，1:16占用2個插槽，1:32占用4個插槽。

Ø      尾纖的存儲采用SC適配器固定，客戶未開通時，上聯尾纖在此停泊，實現了無跳接。

Ø      上聯光纜：容量24芯，常規容納2根光纜進入（可選擇特殊設計最大進入4－6根纜,特殊要求訂貨時需說明）。蝶形光纜出纖：蝶形光纜接SC蝶形光纜尾纖或快速連接頭至用戶端，最大32（64）芯。進纜方式：室內上進/下進、室外下進。

Ø      光分路器：適用1:4，2:4，1:8，2:8，1:16，2:16，1:32，2:32光分路器

12芯容量箱體尺寸為W*H*D(mm)=265*340*115mm（長、寬為含裙邊尺寸）

16芯容量箱體尺寸為W*H*D(mm)=265*340*115mm（長、寬為含裙邊尺寸）

24芯容量箱體尺寸為W*H*D(mm)=265*340*115mm（長、寬為含裙邊尺寸）

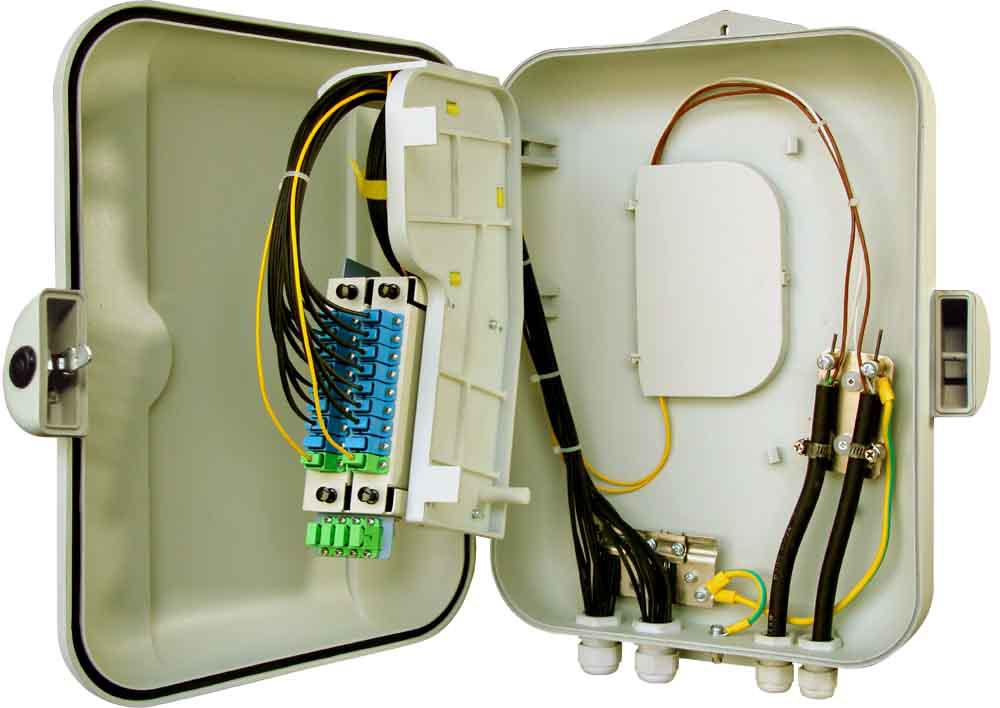

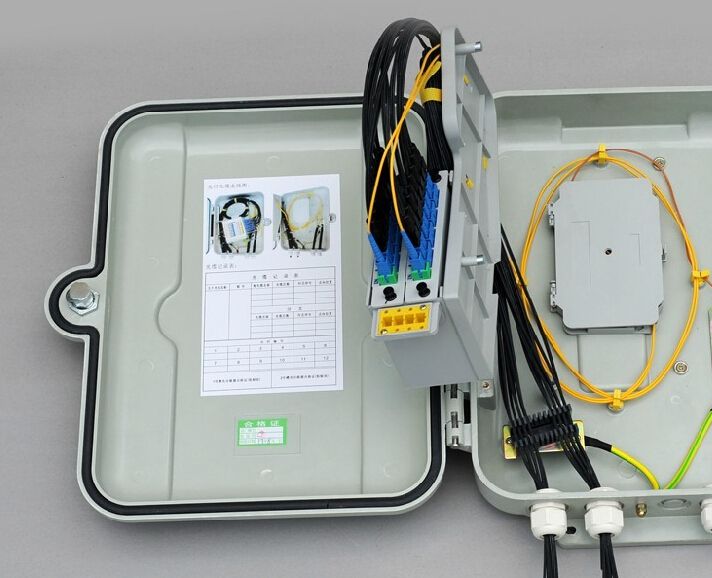

箱體內部采用翻轉式結構，翻轉板上方區域用于外部引入光纜與用戶引入光纜對接。

翻轉板下方區域用于各類光纜、尾纖走線以及外部引入光纜成端熔接等功能，其中支持外部引入光纜上下方進線要求，。

36芯尺寸為W*H*D(mm)=320*420*125mm（長、寬為含裙邊尺寸）。

箱體內部采用翻轉式結構，翻轉板上方區域用于外部引入光纜與用戶引入光纜對接。

翻轉板下方區域用于各類光纜、尾纖走線以及外部引入光纜成端熔接等功能，其中支持外部引入光纜上下方進線要求。

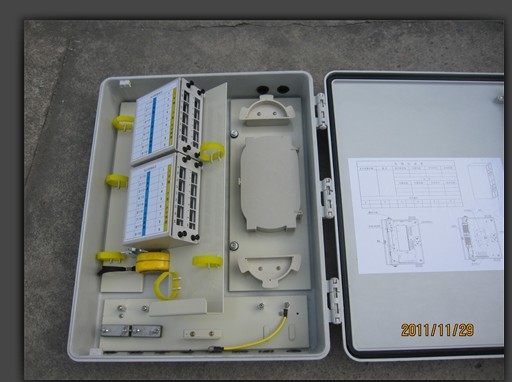

插卡式32芯尺寸為W*H*D(mm)=320*420*125mm（長、寬為含裙邊尺寸） 產品簡介:
