室內36芯-48芯光纖配線箱《質保期》-壁掛式配線箱廠家

產品價格：	0/人民幣
最后更新：	2015-03-21 08:47:12
產品產地：	直接撒慈溪市
發貨地：	慈溪市 (發貨期：當天內發貨)
供應數量：	不限
有效期：	長期有效
最少起訂：	1
瀏覽次數：	62

公司基本資料信息

慈溪市誠貴通信設備廠
吳光遠先生經理
會員[試用會員產品]
郵件2876994625@qq.com
手機13858320064
電話
傳真
地址慈溪市觀海衛鎮觀城工業區

產品詳細說明

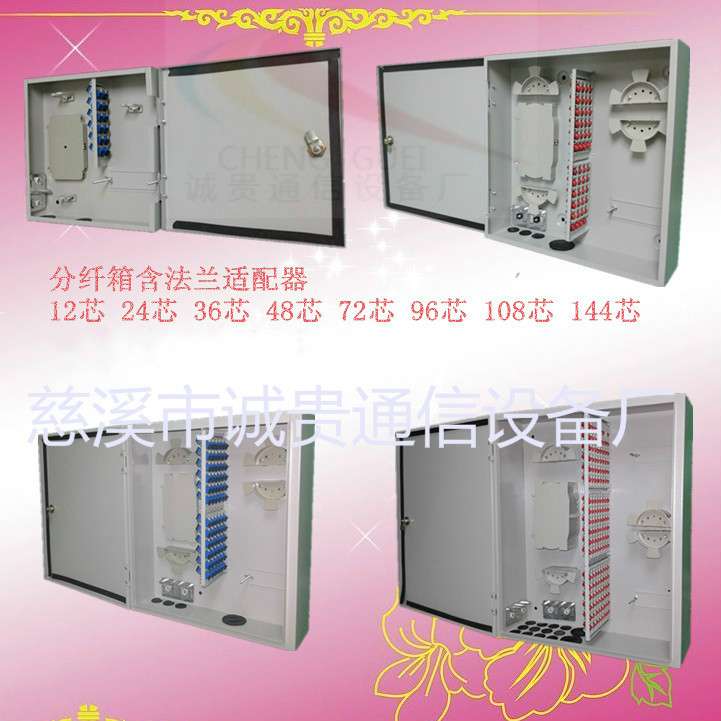

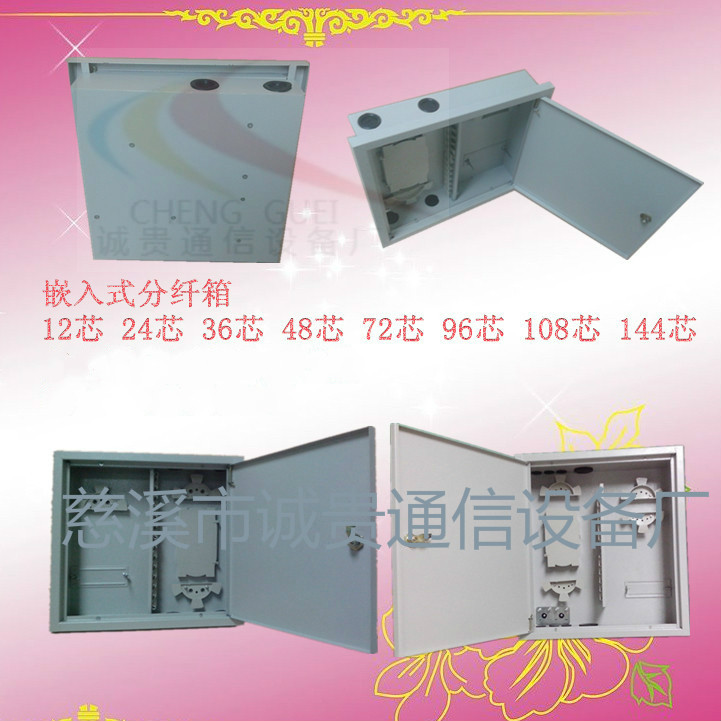

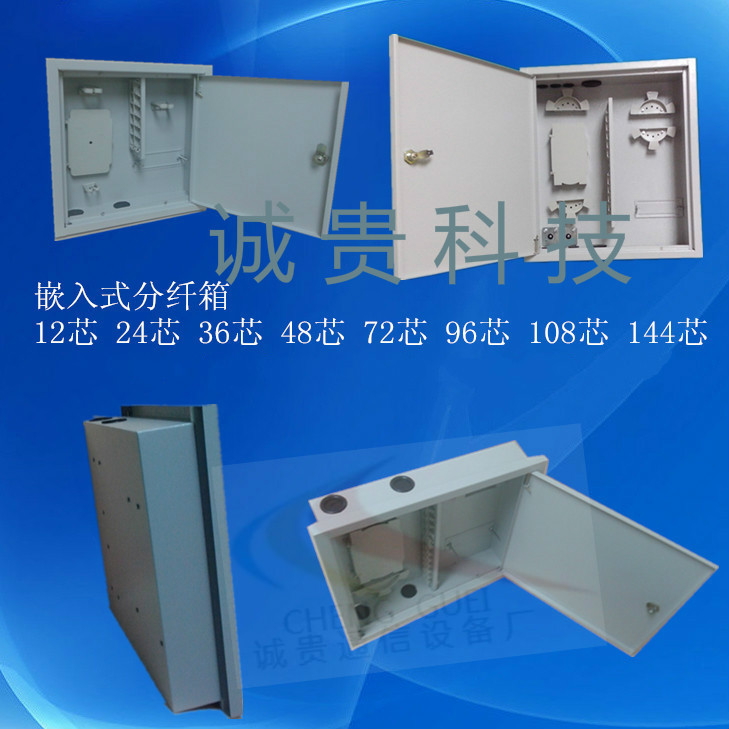

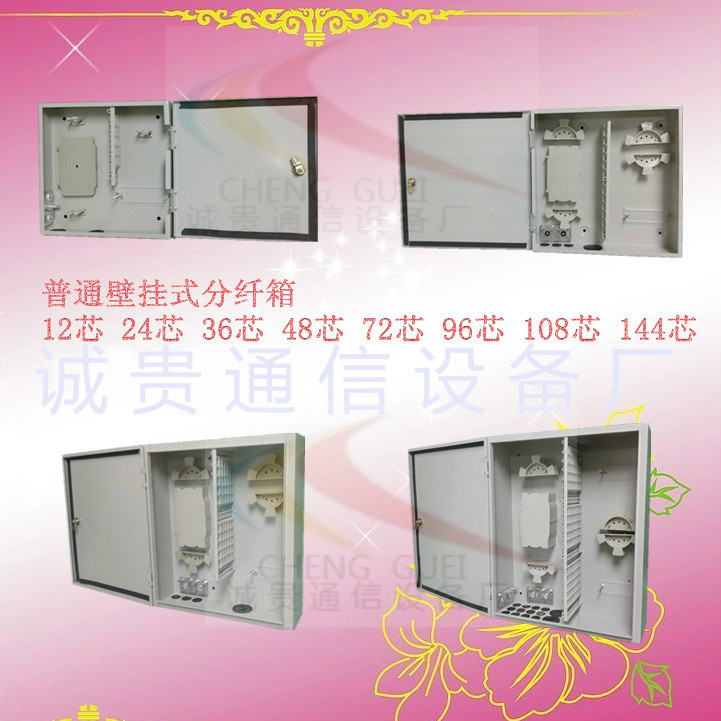

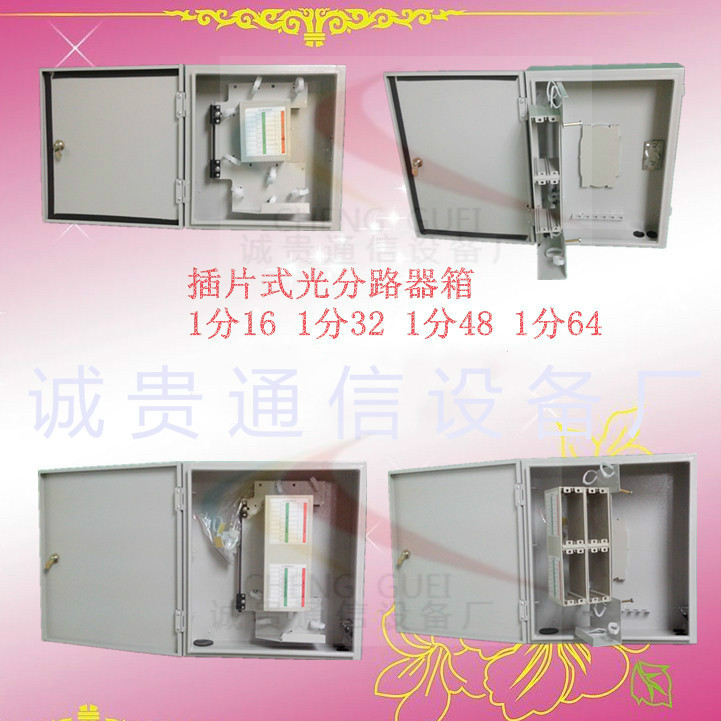

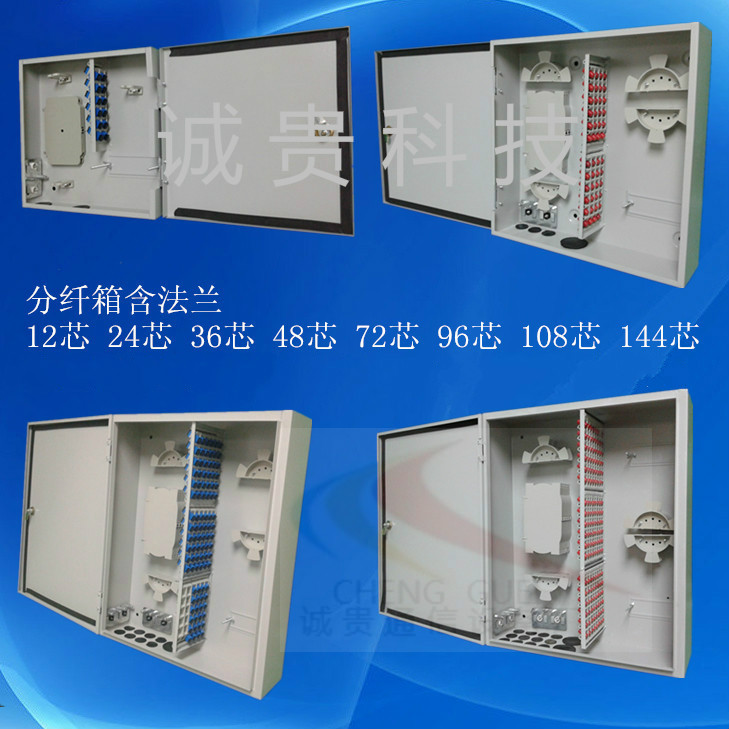

《專業生產》移動，鐵通，聯通，電信。專用《室外，室內，壁掛式，嵌墻式，落地式》光纖分線箱，光纖入戶箱，分路器箱，配線箱，室外光纜分支箱，光纖熔接分線箱，光纜光纖交接箱，光纖熔配一體化分線箱，光纖分線箱，光纜分線箱，光纖配線箱，光纜配線箱等等， </o :p>
二：通信設備箱材質冷軋板smc abc 不銹鋼
型號：4芯6芯8芯12芯24芯36芯48芯60芯72芯96芯108芯144芯288芯<
使用區：移動聯通鐵通電信 ftth fttb fttx fttp<

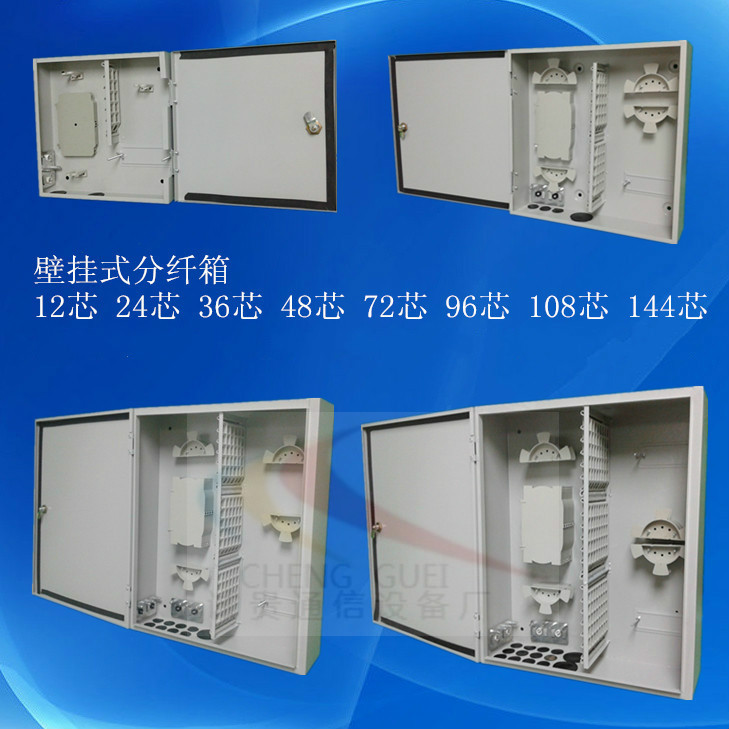

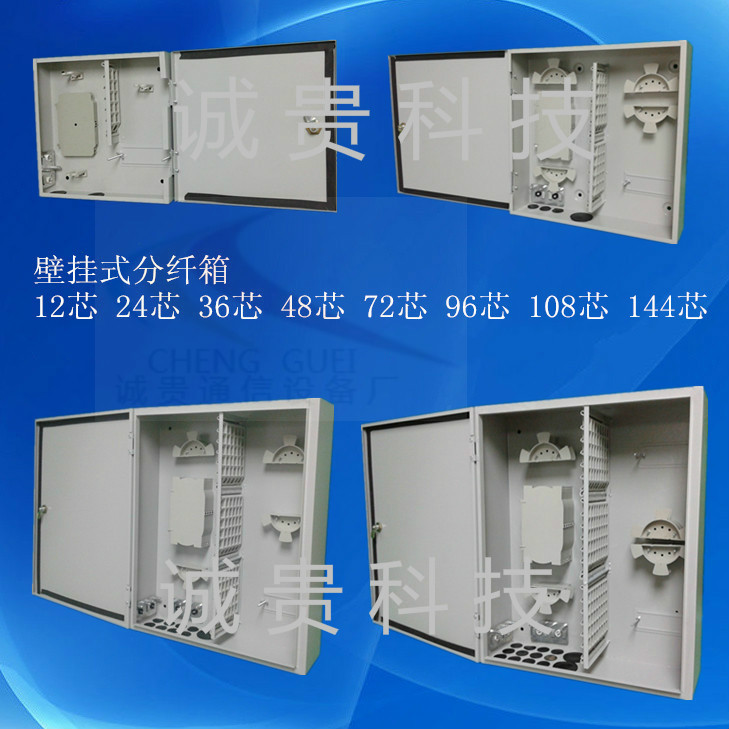

安裝地方：壁掛式樓道室外室內入墻式家庭住宅<
載譽通信具有專業鈑金車間、注塑車間、光纜車間，歡迎各地人員來地考察. 一、概述

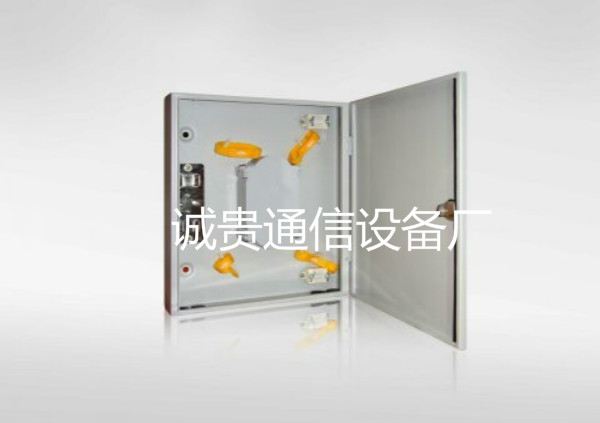

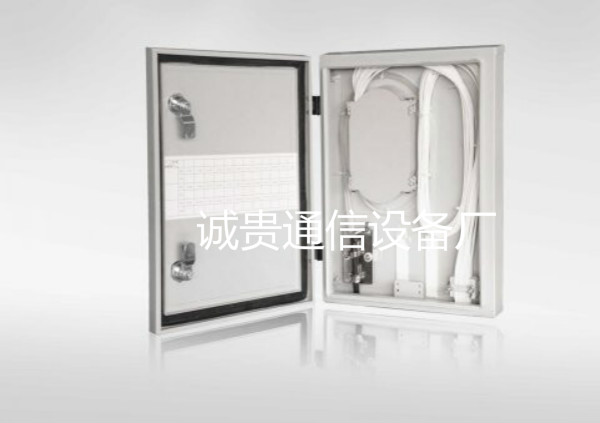

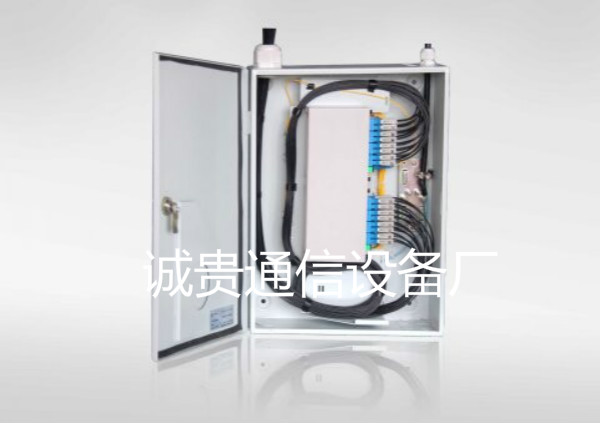

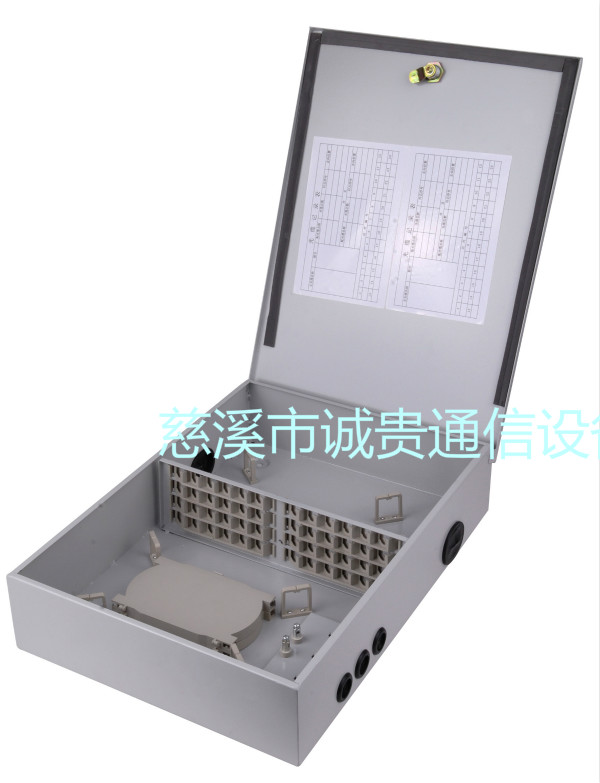

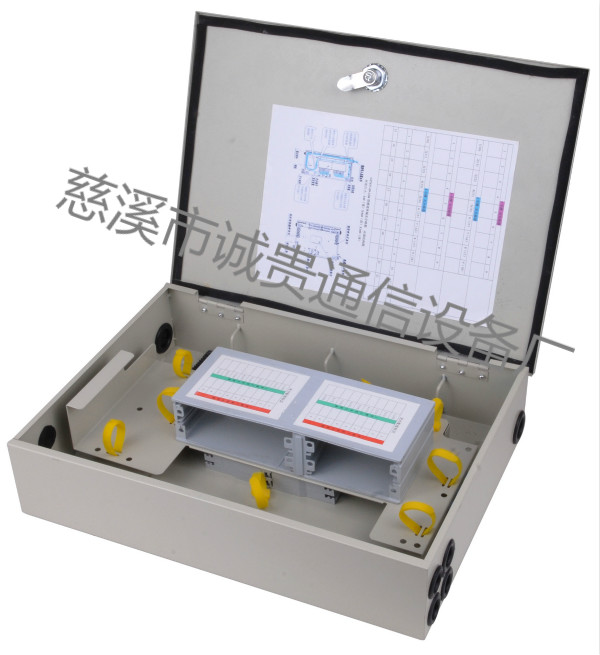

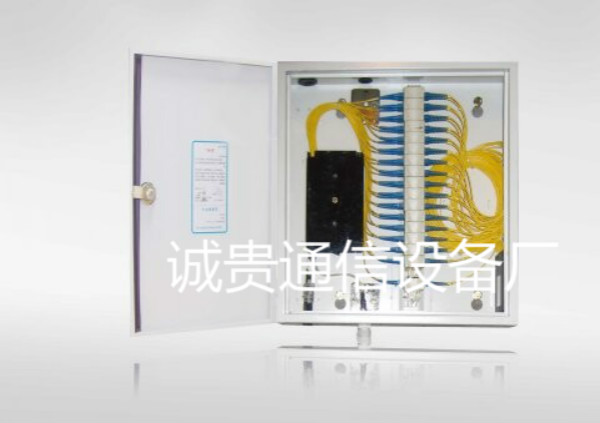

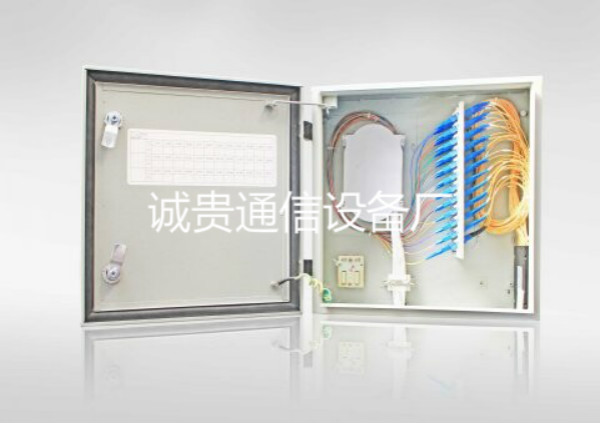

室內壁掛式光纖配線箱（以下簡稱“光纖配線箱” ）主要應用于小區、樓宇或校園等光纖接入網絡、基站覆蓋網絡等室內光纖網絡的配線連接，是光纖進入小區、大樓或校園等部位的首選配線設備。該產品集光纜固定、光纖盤儲和熔接、配線插頭互連等功能于一體，可實現主光纜與小區、大樓或校園等分支光纜的信號互連。

二、特點
◆集光纜固定、光纖盤儲和熔接、配線插頭互連等功能于一體。
◆采用門鎖鎖閉配線箱門，保證配線箱開關箱門的安全。
◆光纜壓緊、加強芯和紡綸纖維固定等附件可以保證光纜和配線箱之間很好連接，提高光纜的抗拉能力。
◆卡裝式適配器安裝板方便適配器安裝板與隔板之間的安裝。

三、主要技術指標
◆環境溫度：-40℃～＋80℃
◆相對濕度：＜85％（30℃時）
◆大氣壓力：70～106kpa
◆工作波長：850μm，1310μm，1550umμm（根據使用光纖而定）
◆連接器插入損耗：≤0.3db（連接損耗：≤0.5db）
◆連接器回波損耗：≥45db（pc），≥50db（upc），≥60db（apc）
◆連接插拔壽命：500次
◆機箱與接地裝置之間絕緣電阻：≥1000mω／500v（dc）
◆機箱與接地之間耐壓：3000v（dc）／1min（不擊穿，無飛?。?。

四、規格與容量
◆箱體尺寸：360mm（l）×300mm（w）×58mm（h）
◆配線容量：12芯光纖

五、操作說明
5.1固定主光纜
將主光纜穿入配線箱有熔接盤一邊的光纜過孔，把主光纜開剝大約0.8m長（長度可根據實際需要），用壓板將主光纜輕微固定，將多余紡綸纖維和加強芯剪去，用壓緊柱將光纜中的紡綸纖維、加強芯固定。
注：保證配線箱固定時外部有足夠長的光纜。
5.2剝纖
將尾纖外皮剝開，剪去多余的紡綸纖維；將主光纜的緊套光纖按順（或反）時針盤繞到走線環上，等待主光纜和尾纖中緊套光纖的熔接。
注：熔纖盤旁邊的光纖/光纜可用綁扎線等輕扎。
5.3光纖熔接及盤繞
將光纖熔接熱縮管穿到主光纜的緊套光纖上，將主光纜緊套光纖和尾纖中緊套光纖分別用剝纖鉗剝出光纖，清潔光纖后并用光纖切割刀將光纖端面切平，將兩根已經剝好的光纖分別放到熔接機的兩邊進行熔接，待光纖熔接好后，將光纖熔接熱縮管套到光纖熔接區，并將熔接區放到熔接機的加熱區熱縮熔接套管，待熔接套管與兩端的緊套光纖連接好，將熔接好的熔接點放到熔接盤中熔接點固定卡子上，多余光纖盤繞到熔接盒體內，尾纖和主纜緊套光纖自然順出熔接盒。
其它光纖的熔接同上。

5.4光纖固定
在熔接盒出口處上端將12根跳線輕扎固定，熔接盒兩邊光纖用尼龍扎帶輕扎在一起。
5.5配線插頭連接
將配線光纜組件從不帶熔接盤的配線箱副箱一邊引入孔穿過，將配線光纜固定在配線光纜固定座處，將配線光纜組件上的插頭與隔板上相應適配器接口連接，使相應光路連通。其它插頭的連接方法同上。
5.6墻壁打孔
光纖配線箱全部連接好后，選擇好配線箱的壁掛位置，按配線箱壁掛位置在墻面上打孔，并插入提供的膨脹螺栓（取下平墊片、彈簧墊片和螺母）；
5.7掛箱固定
將配線箱掛到膨脹螺栓上，在螺栓上放上平墊片、彈簧墊片，然后擰緊膨脹螺栓上的螺母，將配線箱固定在墻壁上。
六、裝箱清單

序號    名稱    數量    備注
1              產品使用說明書    1份    已裝入配線箱
2              配線箱體    1個
3              走線環    6個    已裝入箱體
4              12芯熔纖盒    1個    已裝入箱體
5              適配器座板    2個    已裝入箱體
6              隔板    1塊    已裝入箱體
7              加強芯固定座    2個    已裝入箱體
8              配線箱門鎖    1個    已裝入箱體
9              熔接熱縮管    12個    已裝入配線箱
10          絕緣膠帶    1卷    已裝入配線箱
11          尼龍扎帶（1.8x100）    12個    已裝入配線箱
12          m6膨脹螺栓    4個    已裝入配線箱
13          門鎖鑰匙    2把    已裝入配線箱
14          線序標記紙    1張    序號01-12共兩份，已裝入配線箱
15          fc適配器    12個    已裝在適配器座板上
16          φ2單模fc尾纖    12個    線長1m，已裝入箱體

七、包裝、貯藏、運輸
1、包裝產品符合有關規定
2、貯藏溫度應為-25℃～55℃，相對濕度不大于85℃的通風干燥出
3、運輸中應防止踩壓，劇烈碰撞，跌落
