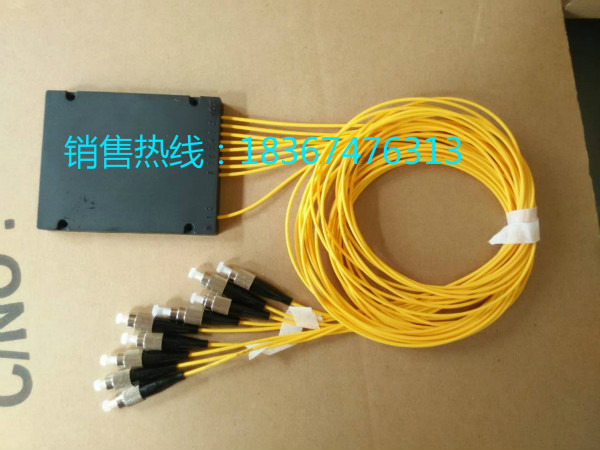

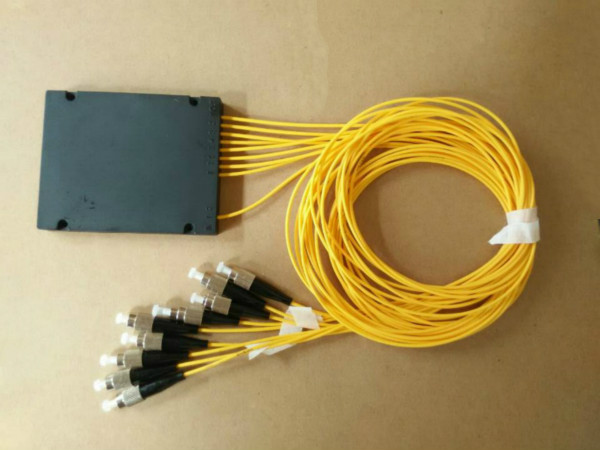

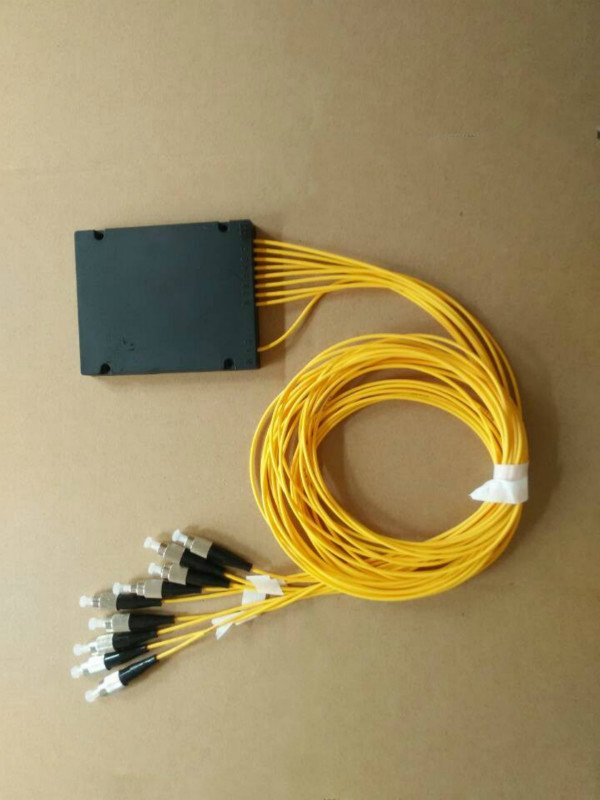

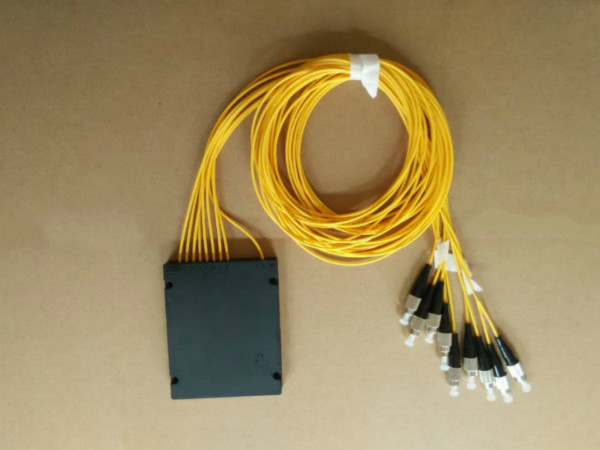

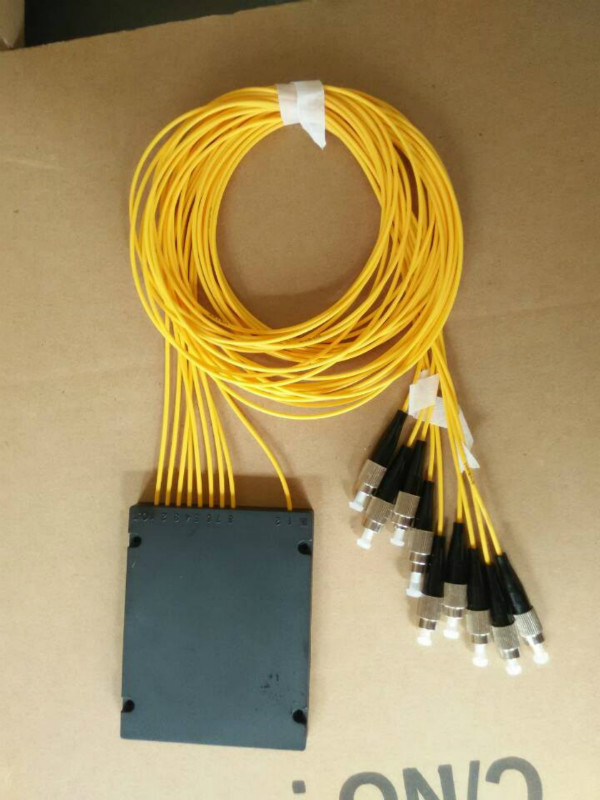

盒式1分8電信級分光器《質量服務》

1分2盒式分光器是一種無源器件，它們不需要外部能量，只要有輸入光即可。1分2盒式分光器由入射和出射狹縫、反射鏡和色散元件組成，其作用是將所需要的共振吸收線分離出來。1分2盒式分光器的關鍵部件是色散元件，現在商品儀器都是使用光柵。

1分2盒式分光器分類

光線進入1分2盒式分光器后，把普通光線按波長可分為以下三種類：

1、近紫外線（near UV）：200-380nm

2、真空紫外線(vacuumUV〈VUV〉：10-200nm

3、極紫外線、極端紫外線(Extreme UV〈EUV〉）1-10nm

從人類健康和環保角度，還可分為UVA（315～400nm)、UVB（280～315nm)、UVC（280nm以下）。

近紅外(NIR)光譜分析儀(近紅外分光器/紅外線分光器，另外一種分類方法是單模，多模，分光器通用接口有2種，一種為LC，一種為FC。

單模：1310nm

多模：850nm

1分2盒式分光器組成

原子吸收光譜儀對1分2盒式分光器的分辨率要求不高，曾以能分辨開鎳三線Ni230.003、Ni231.603、Ni231.096nm為標準，后采用Mn279.5和279.8nm代替Ni三線來檢定分辨率。光柵放置在原子化器之后，以阻止來自原子化器內的所有不需要的輻射進入檢測器。

1分2盒式分光器使用環境

1分2盒式分光器應用環境要求使用環境：-30~65℃，RH 5-95%

如果產品用在室外（例如下水道/室外機箱），需要防霉、避免陽光直曬、太潮濕、或和其他熱源靠得太近，有些地區還需要防鹽霧等。

最好光纖加上其他的防護措施，防止鼠咬。分

光器所處位置不易被其他物體碰撞，不易被人夠著，以免被人為破壞；

尾纖支持抗拉伸能力： <= 5 牛頓

防水設計：必須放置在防水、防塵密封型容器中。

防電設計：抗雷擊和電網高壓使用壽命： >= 10年

室外型1分2盒式分光器，可安裝在人井，路邊，電線桿等地方，防水防腐蝕

1分2盒式分光器選擇

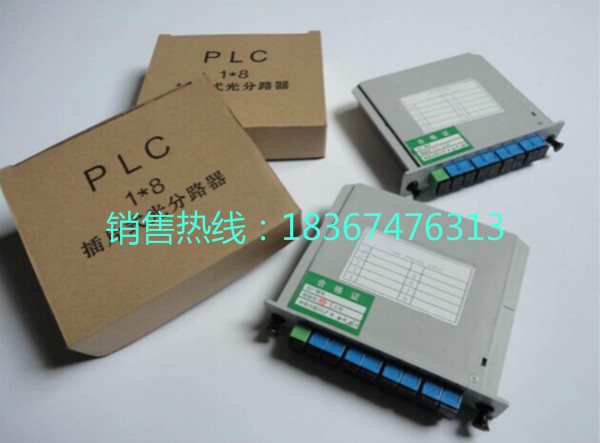

從技術層面講，1分2盒式分光器主要有兩種：熱熔拉錐型和 PLC 平面波導型.一般來講 1×2 和 1×4 可以使用熱熔拉錐型, 1×4 及以上建議采用 PLC 平面波導型，PLC 型分光器采用半導體工藝技術, 分光一致性好, 通道均勻性好, PON 是建設的首選.

目前國內生產 PLC 分光器的廠家不少,這里不介紹.在選擇時要注意工作波長范圍,盡量選擇 1260nm~1650nm 全波段的,有的廠家插入損耗指標有優等品和標準品之分,如果系統要傳輸 CATV 視頻信號,還要注意回波損耗指標

光分路器的常用技術指標

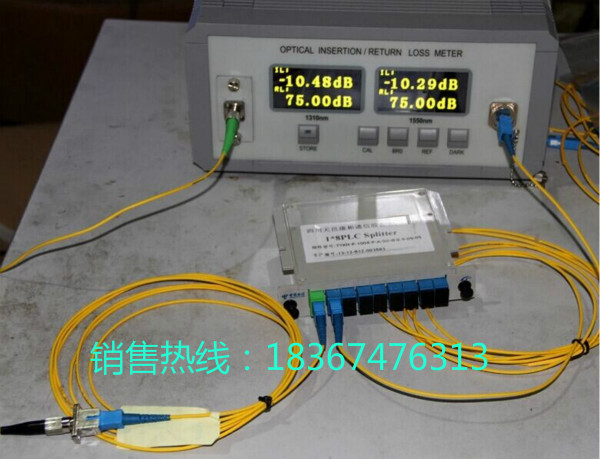

（1） 插入損耗。
光分路器的插入損耗是指每一路輸出相對于輸入光損失的dB數，其數學表達式為：Ai=-10lg Pouti/Pin ，其中Ai是指第i個輸出口的插入損耗；Pouti是第i個輸出端口的光功率；Pin是輸入端的光功率值。
（2） 附加損耗。
附加損耗定義為所有輸出端口的光功率總和相對于輸入光功率損失的DB數。值得一提的是，對于光纖耦合器，附加損耗是體現器件制造工藝質量的指標，反映的是器件制作過程的固有損耗，這個損耗越小越好，是制作質量優劣的考核指標。而插入損耗則僅表示各個輸出端口的輸出功率狀況，不僅有固有損耗的因素，更考慮了分光比的影響。因此不同的光纖耦合器之間，插入損耗的差異并不能反映器件制作質量的優劣。對于1*N單模標準型光分路器附加損耗如下表所示：
　　分路數 2 3 4 5 6 7 8 9 10 11 12 16
　　附加損耗DB 0.2 0.3 0.4 0.45 0.5 0.55 0.6 0.7 0.8 0.9 1.0 1.2
（3） 分光比。
分光比定義為光分路器各輸出端口的輸出功率比值，在系統應用中，分光比的確是根據實際系統光節點所需的光功率的多少，確定合適的分光比（平均分配的除外），光分路器的分光比與傳輸光的波長有關，例如一個光分路在傳輸1.31 微米的光時兩個輸出端的分光比為50：50；在傳輸1.5μm的光時，則變為70：30（之所以出現這種情況，是因為光分路器都有一定的帶寬，即分光比基本不變時所傳輸光信號的頻帶寬度）。所以在訂做光分路器時一定要注明波長。
（4） 隔離度。
隔離度是指光分路器的某一光路對其他光路中的光信號的隔離能力。在以上各指標中，隔離度對于光分路器的意義更為重大，在實際系統應用中往往需要隔離度達到40dB以上的器件，否則將影響整個系統的性能。
　　另外光分路器的穩定性也是一個重要的指標，所謂穩定性是指在外界溫度變化，其它器件的工作狀態變化時，光分路器的分光比和其它性能指標都應基本保持不變，實際上光分路器的穩定性完全取決于生產廠家的工藝水平，不同廠家的產品，質量懸殊相當大。在實際應用中，本人也確實碰到很多質量低劣的光分路器，不僅性能指標劣化快，而且損壞率相當高，作于光纖干線的重要器件，在選購時一定加以注意，不能光看價格，工藝水平低的光分路價格肯定低。
此外，均勻性、回波損耗、方向性、PDL都在光分路器的性能指標中占據非常重要的位置
