光纖分光箱

二、特點

※ 適用多種使用場景：室內、室外、掛墻、掛桿、新老樓盤。

※ 模塑箱體，安裝背板設計，造型美觀小巧，安裝方便快捷，便于大規模施工。

※ 分路器模塊端口傾斜15°設計，走線路由順暢。

※ 系列化插片可積木化組合，擴容方便，投資節省。

※ 皮線光纜采用專用卡槽設計，可帶活接頭入盒，固定可靠，布放簡便效率高。

※ 工廠化皮線尾纖，實現高質量低成本快速部署。

配線光纜熔接

a.為方便熔接可將箱體取下操作，亦可單獨將熔接盤取下操作；

b.將分路器模塊旋轉框向上取出箱體，并取下光纜穿線滑塊，妥善放置；

c.開剝光纜，長度約1.5m，在光纜開剝處纏繞幾圈絕緣膠布，再用喉箍進行緊固；

d.熔接配線光纜，按圖4盤繞，操作完成后，將模塊旋轉框插入鉸鏈旋轉軸；

e.熔接后的SC尾纖連接器插入分路器輸入端口，如暫不開通將其停放在 “停泊區” ；

f.進行光纜加強芯接地，將接地線從光纜入口引出接地；

g.固定好光纜穿線滑塊，將箱體重新安裝于墻體背板上。

一 產品簡介:

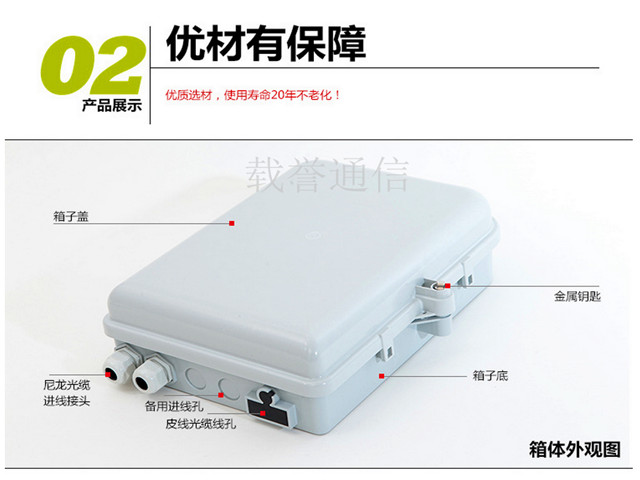

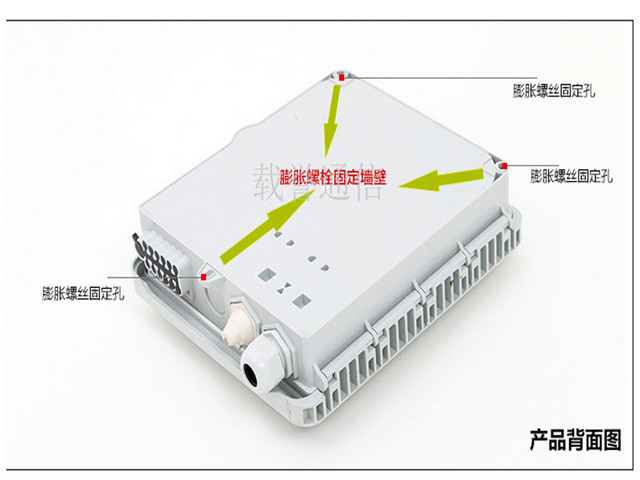

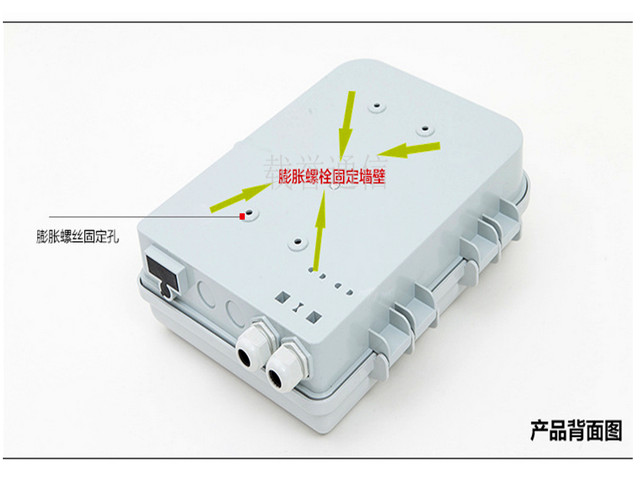

TCH-12，16，24，32，36芯分纖箱，適用遇FTTH網絡 電信網絡 數據通信網絡 局域網等 ，產品由優質工程塑料注塑成型，最大能容納安裝36芯皮線光纜，具有防紫外線 沖擊 防水等功能，有2根光纜人口和2根光纜出口，可壁掛和抱桿安裝。
箍式條件下使用.
二 特點及結構說明:

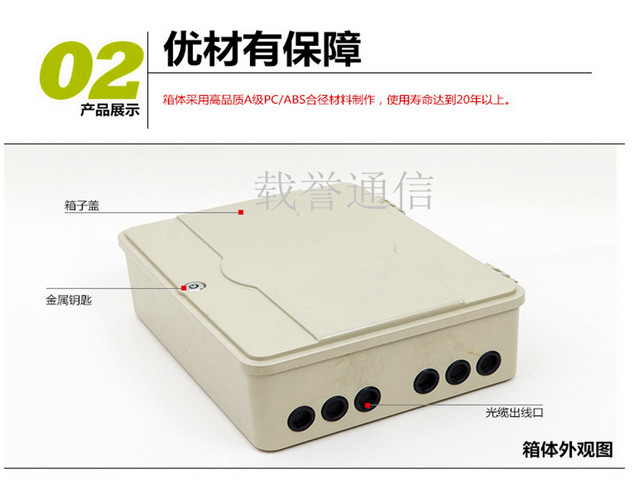

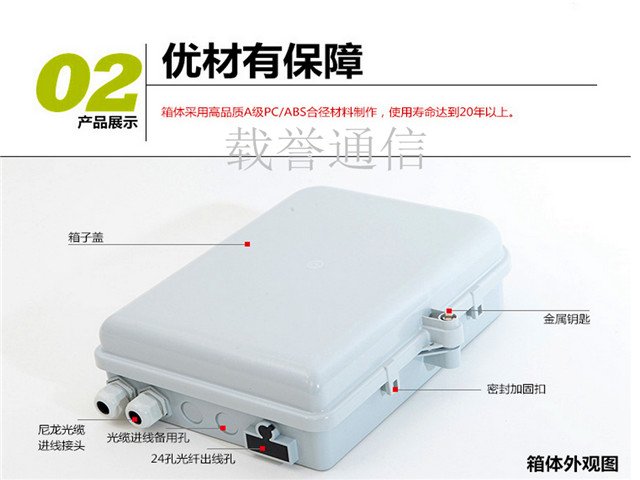

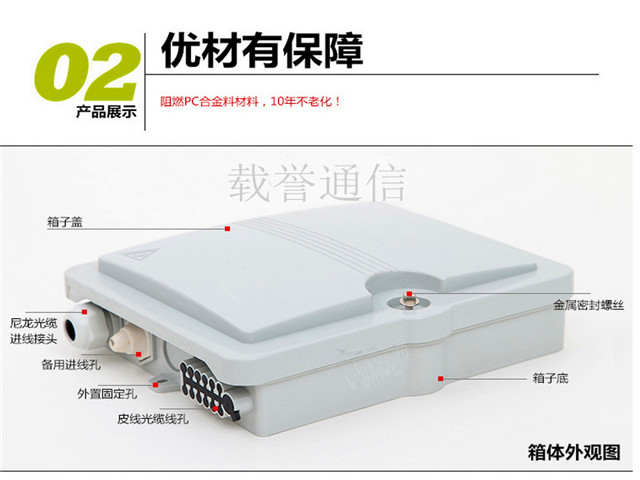

1:箱體采用PC/ABS合徑材料制作,使用壽命達到20年以上.

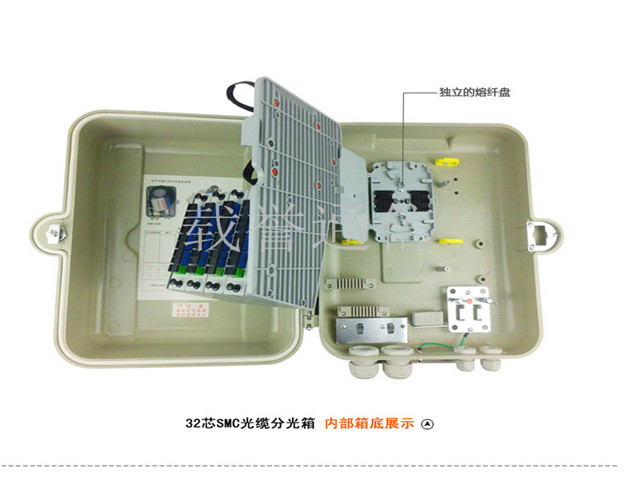

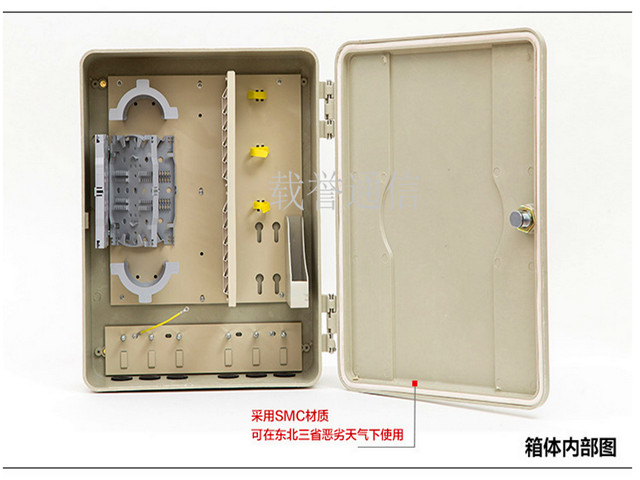

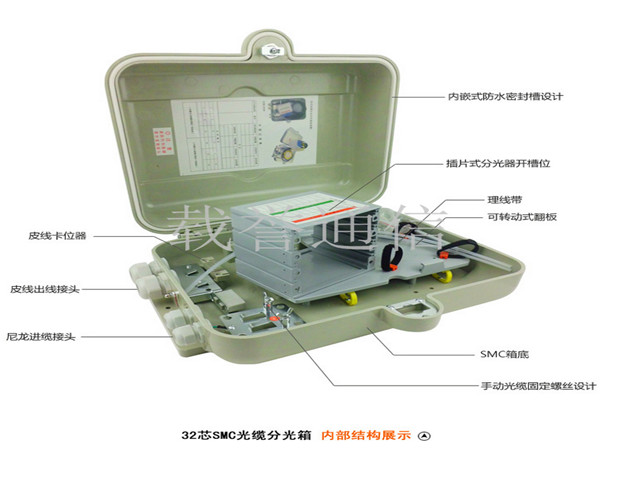

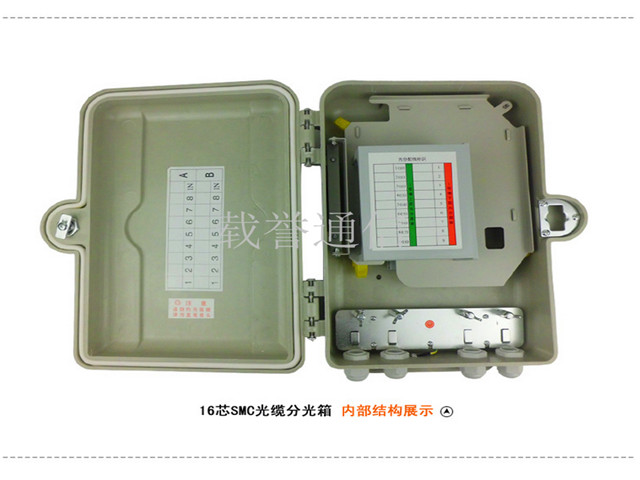

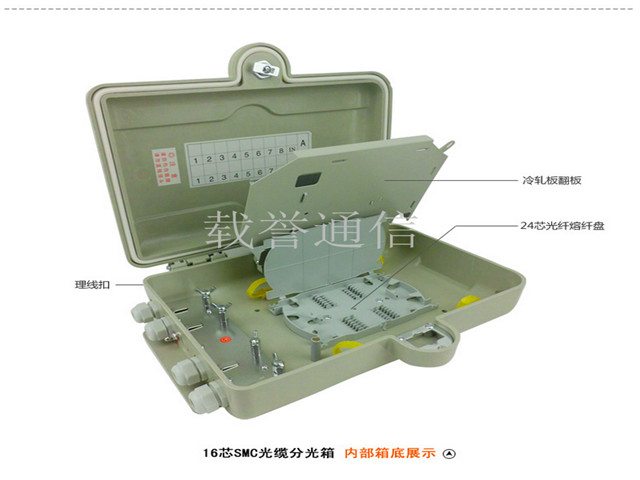

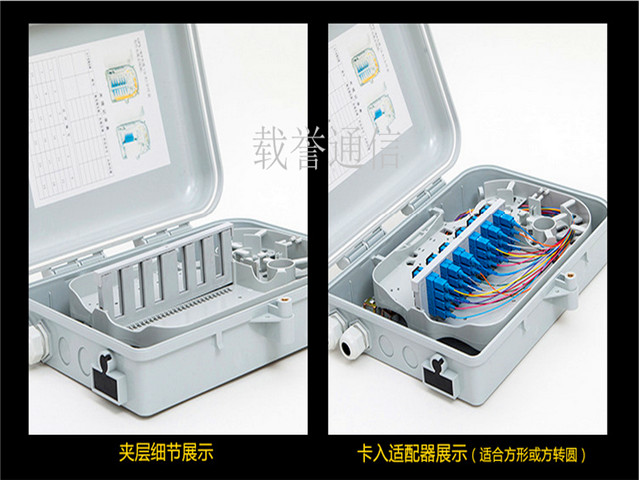

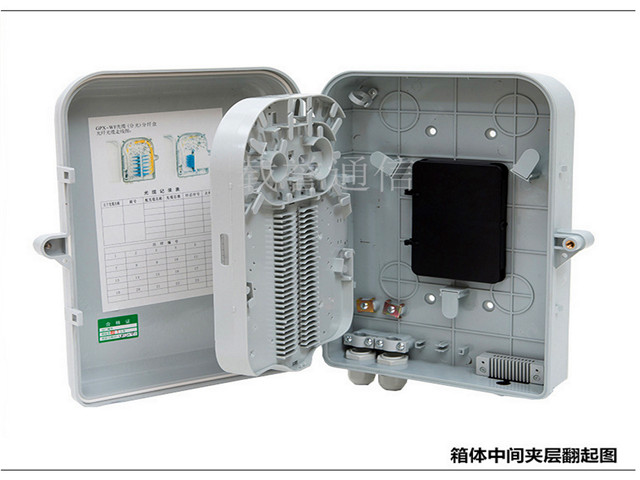

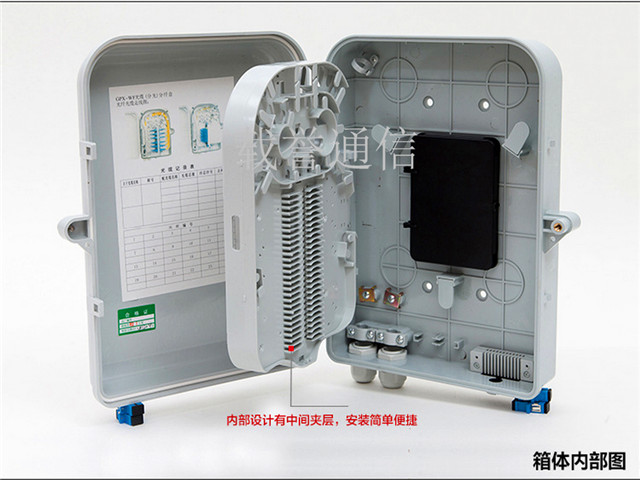

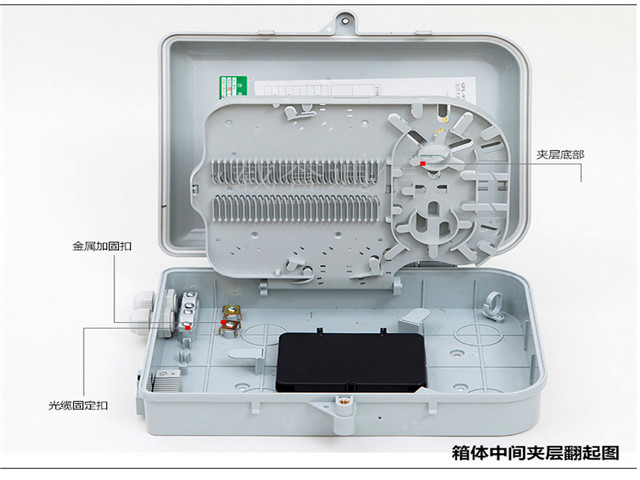

2:雙層結構的設計,上層為光分器配線層,下層為光纖熔接層.

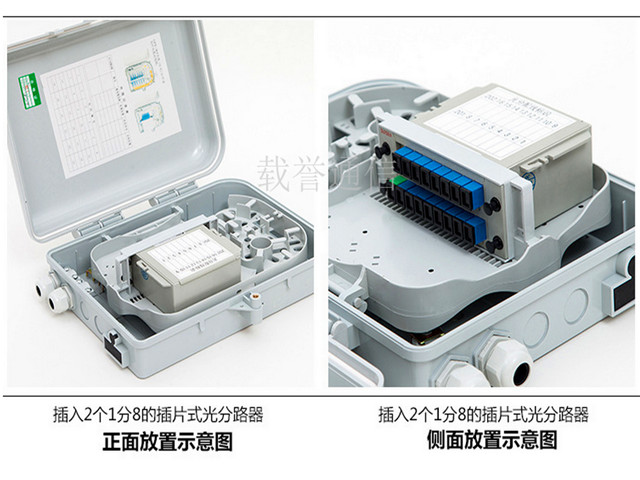

3:光分器模塊采用抽屜式模塊化設計,具有很強的互換性和通用性.
三:主要技術參數（符合YD/T988-2007通信光纜交接箱要求）
1:工作環境溫度:-40°C~+60°C
2:環境濕度:：≤95%（+40°C ）
3: 大氣壓力：70Kpa~106Kpa
4:光纜進入數量:1X2根（下進纜）
5:皮纖進入數量:1X2根（下進纖）
6:箱門開啟角度:180°
7:適配器可選SC\FC\LC
8:接地耐電壓水平不小于3000V（DC）/1min不擊穿，無飛弧。
9:絕緣電阻:≥2X1000MΩ/500V
