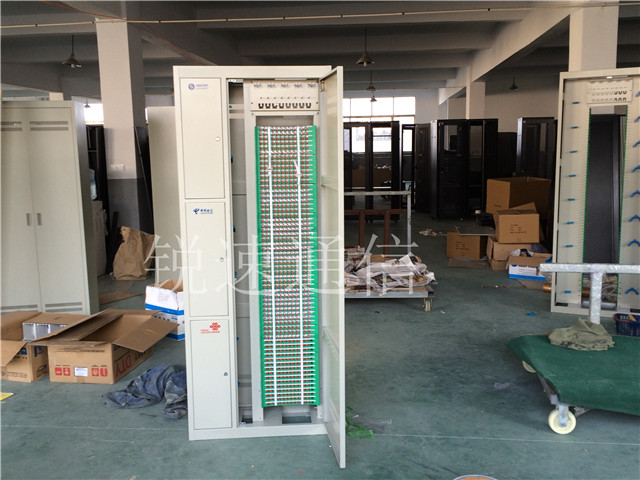

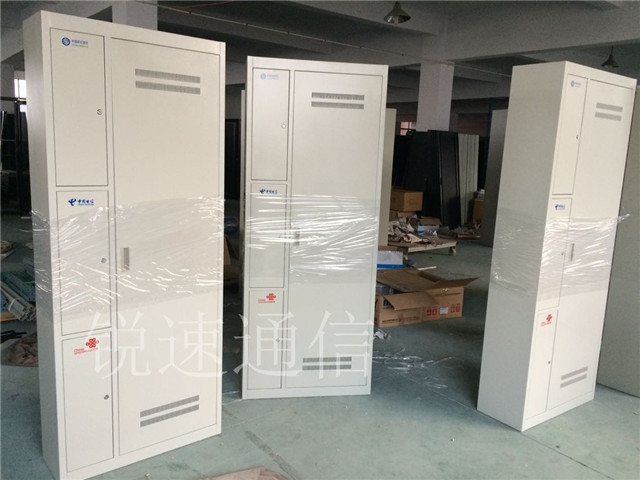

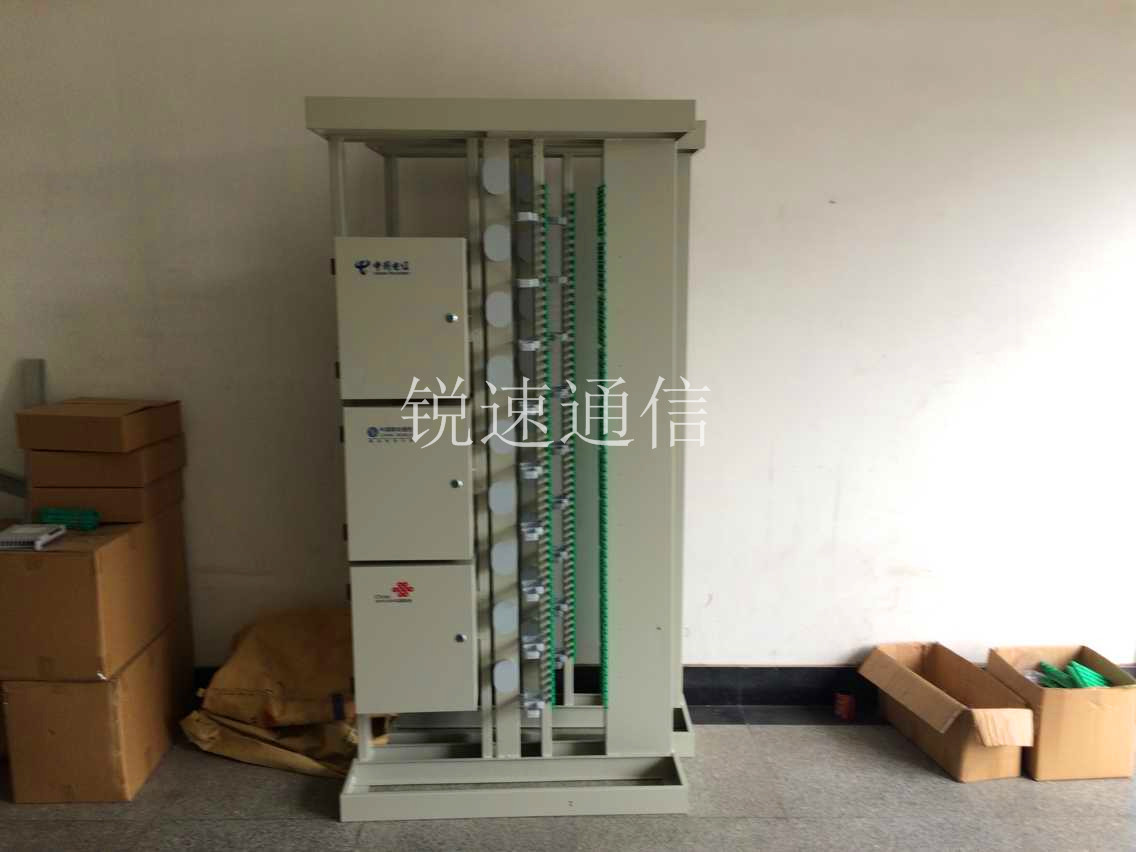

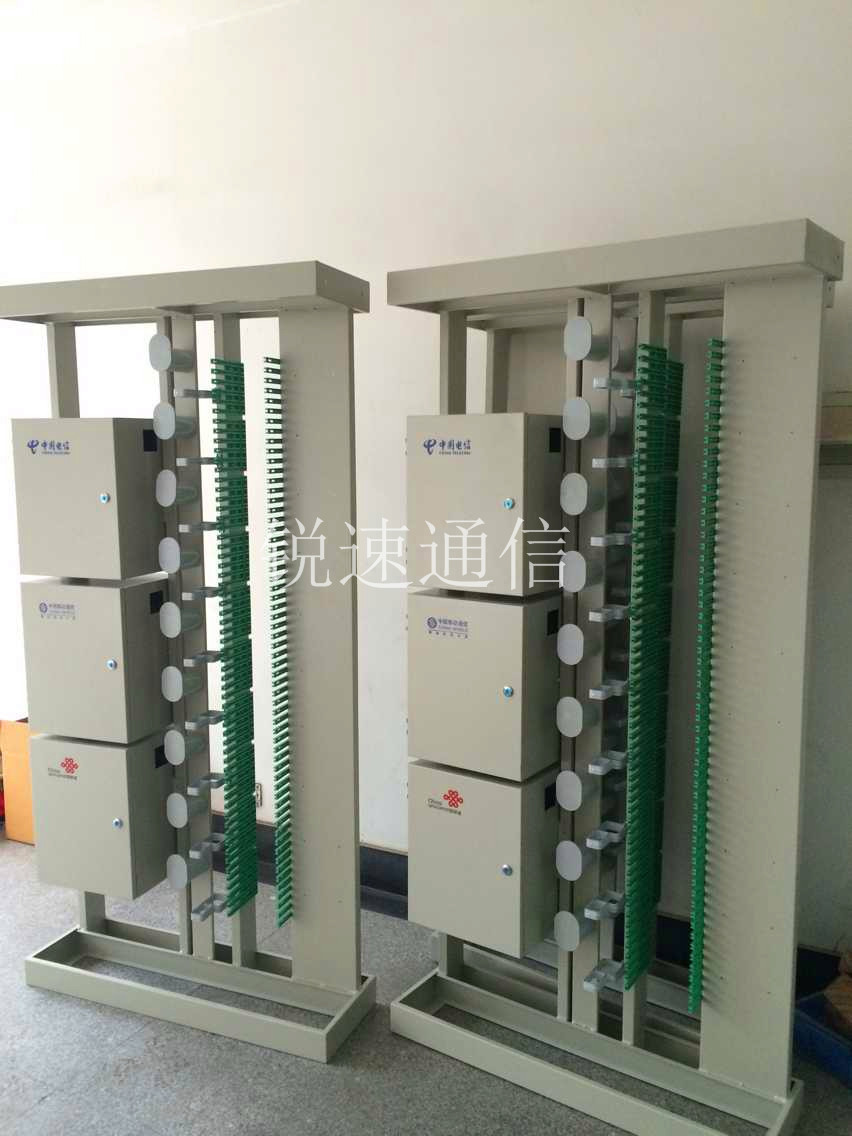

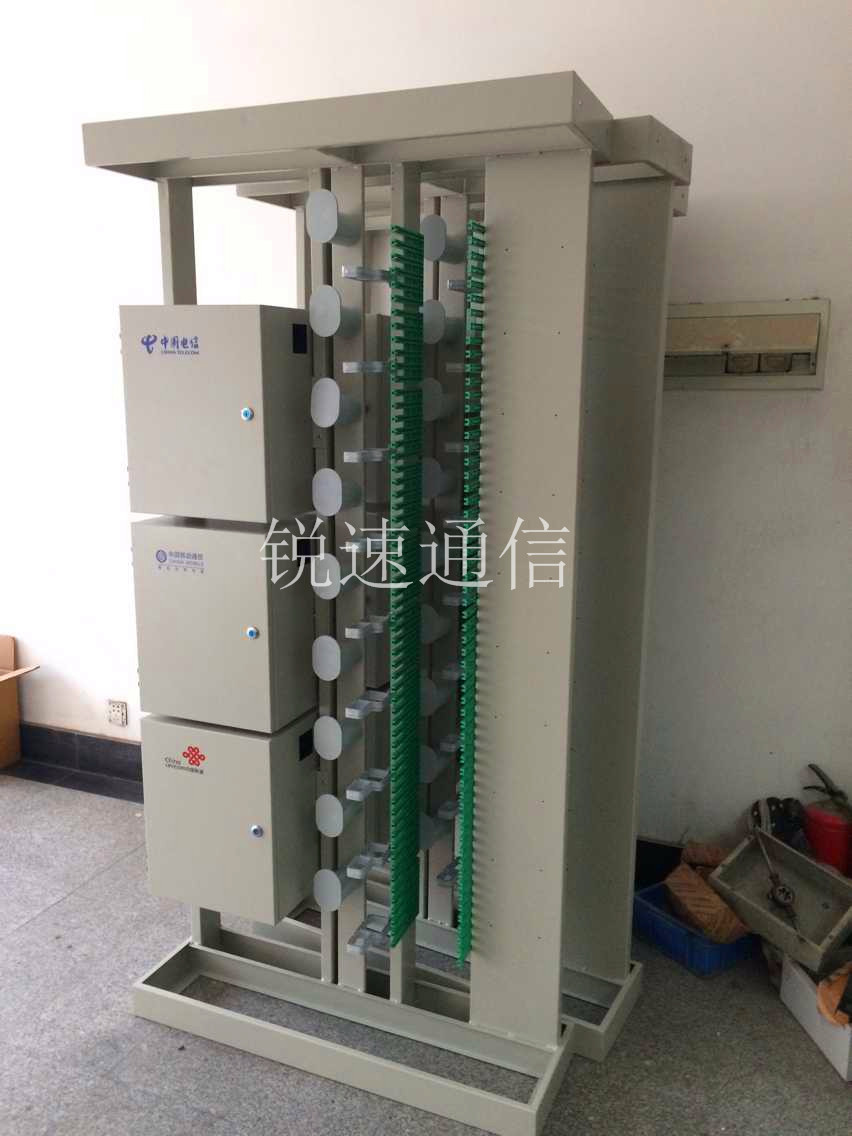

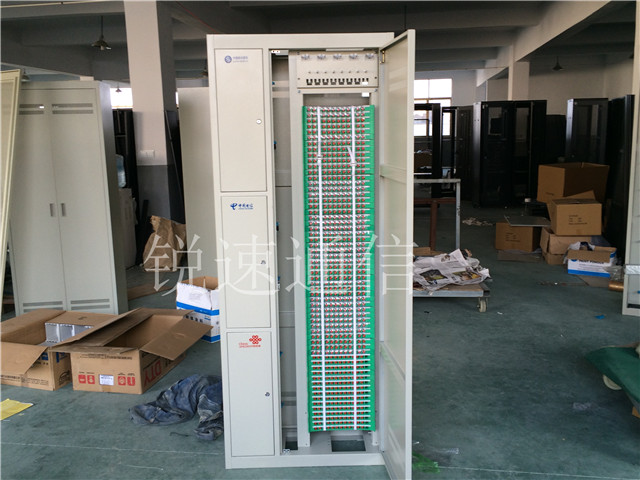

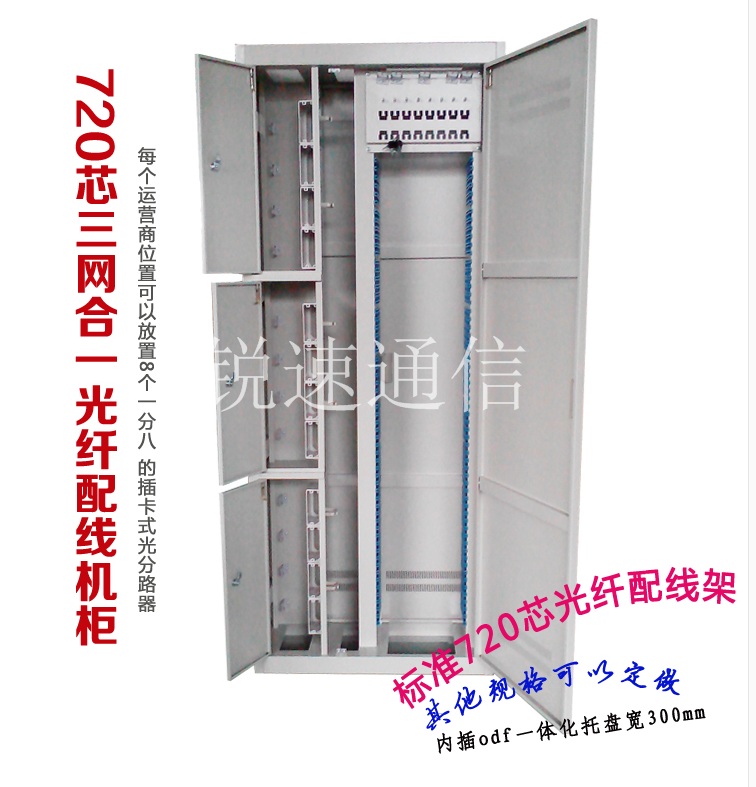

三網合一光纖配線架、ODF光纖配線架、ODF光纖配線柜、三網合一光纖配線架、三網合一光纖配線柜、四網合一光纖配線柜（架） ODF光纖配線柜：288芯ODF光纖配線柜！360芯ODF光纖配線柜！480芯ODF光纖配線柜！576芯ODF光纖配線柜！648芯ODF光纖配線柜！720芯ODF光纖配線柜！864芯ODF光纖配線柜！1152芯ODF光纖配線柜 ODF光纖配線架：288芯ODF光纖配線架！360芯ODF光纖配線架！480芯ODF光纖配線架！576芯ODF光纖配線架！648芯ODF光纖配線架！720芯ODF光纖配線架！864芯ODF光纖配線架！1152芯ODF光纖配線架 1、工作溫度:+5℃~+40℃         2、 相對濕度: ≤85% (+30℃時) 3、 大氣壓力: 70KPa~106KPa 4、特性阻抗: 75Ω 5、工作速率: 2Mb/s、8Mb/s、34Mb/s、45Mb/s、 140Mb/s、155Mb/s 6、同軸連接器接觸電阻：外導體≤2.5mΩ，內導體≤10mΩ 7、絕緣電阻: ≥1000MΩ /500V±50V(DC) 8、耐電壓: ≥1000V(AC、50Hz) /1min,無擊穿、無飛弧 9、回線間串音防衛度: ≥70dB(50KHz~233MHz) 10、介入損耗: ≤0.3dB(50KHz-233MHz) 1 1、回波損耗: ≥18dB(50KHz-233MHz) 12、拉脫力: >50N 13、機械耐久性: ≥1000次 288芯ODF光纖配線架結構特點 ●本設備為単元式結構, 使用75Ω同軸連接器, 方便安裝、使用和擴容。 ●鋼質機架、開架式結構,設計簡沽,并有走線和跳線用的過線圈機架, 支架和同軸連接器屏蔽罩均采用靜電環氧噴塑,外觀美觀,防腐性能強。 ● 同軸連接器端子盒良好的屏蔽性能及良好的互換性保證了設備主要技術指標的穩定。 ●高、低端単元體間采用跳線焊接,單元體可旋轉90度,方便電纜焊接。 |
■產品特點:

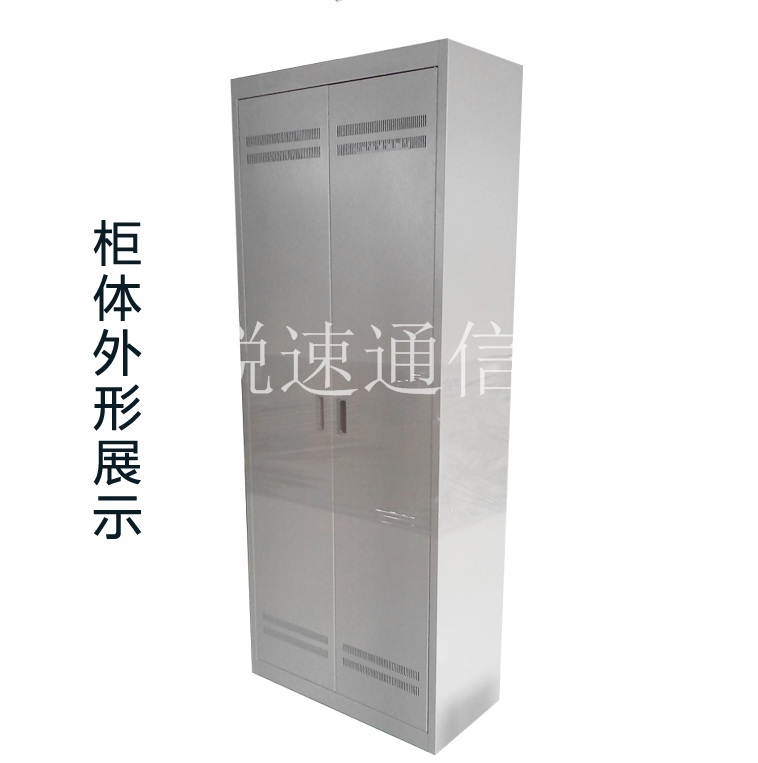

1.采用SMC箱體和鈑金箱體和不銹鋼箱體，模塊化結構，光纜的引入開剝、調度可實現全正面操作

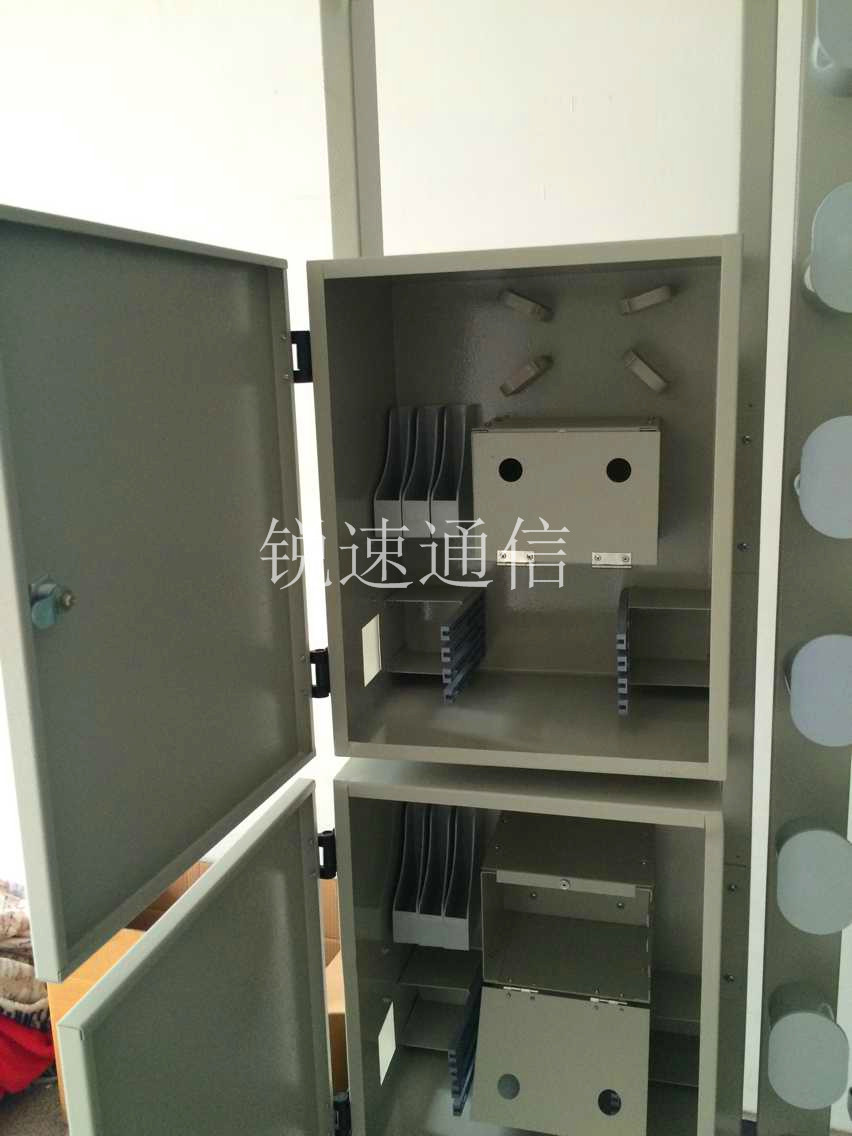

2.一體式熔接儲纖模塊，可實現尾纖的全盤存，全停泊
3.能同時滿足帶狀光纜與非帶狀光纜的使用需求
4.主干與配線端路由分開，可實現無交叉跳纖，調線、維護方便
|
■ 技術指標: 使用條件： 1.工作溫度：-5℃+40℃ 相對濕度:≤90%(+30℃) 2.大氣壓力:70Kpa-106Kpa 儲運溫度:-40℃+70℃ 3.光電性能:插入損耗≤0.2dB;附加損耗≤0.2B 4.回波損耗≥45dB;附加損耗≤5dB 5.插拔耐久性壽命>1000次 6.電氣性能:絕緣電阻≥1000MΩ500V(直流電) 7.抗電強度:能承受3000V(直流電)/1min無擊穿/無飛弧現象 適用性指標: 1.標稱工作波長850nm\1310nm\1550nm; 2.光纖光纜符合GB/T11819和GB/T7424規范; 3.光纖活動連接器符合GB12507以及相關標準規范. |
